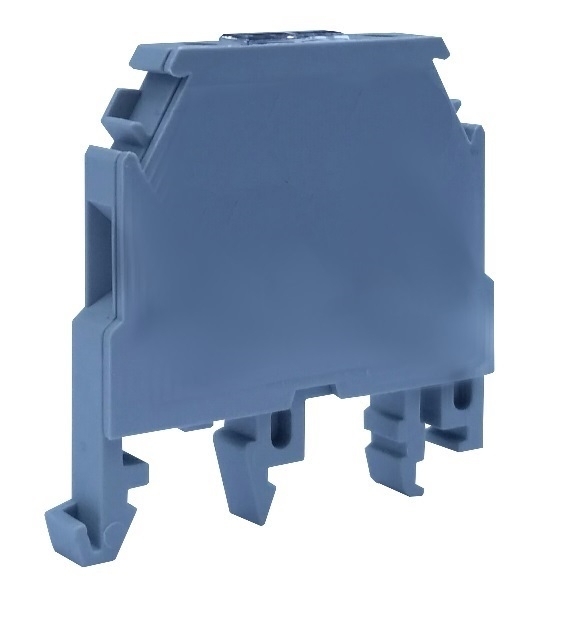

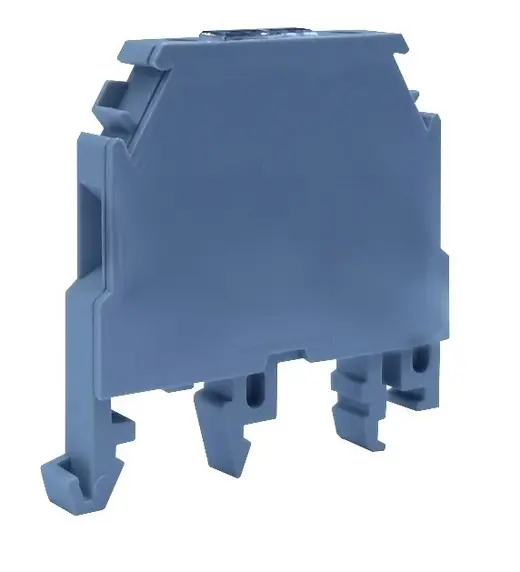

ELEKTRO BEČOV SVORKA RSE PTC 100MA (VRATNÁ POJISTKA) A128016

Svorka RSE PC 100mA (vratná pojistka)Hlavní polovodičová součástka PTC se skládá z bloku p... Zobrazit více

Výrobce: ELEKTRO BEČOV

Kód produktu: 83095064 Zkopírováno

Kód dodavatele: A128016 Zkopírováno

EAN: 8595155004437 Zkopírováno

Typ pojistkové vložky: Ostatní

Typ držáku pojistky: Ostatní

Druh napětí pro indikaci poruchy: DC

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.2 - 2.5 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Svorka RSE PC 100mA (vratná pojistka)

Hlavní polovodičová součástka PTC se skládá z bloku polymerního materiálu obsahujícího vodivé uhlíkové granule, který je vložen mezi dvě vodivé kovové desky. Když tento polymerní blok dosáhne přibližně 125 °C, buď proudem, který jím prochází vodivými řetězci uhlíkových částic, nebo v důsledku vnějšího zdroje tepla, zvětší svůj objem. Tato expanze rozbije většinu řetězců uhlíkových granulí, které náhodně probíhají mezi dvěma vodivými deskami. Toto chování má za následek prudké zvýšení odporu mezi dvěma deskami, které kromě eliminace toku proudu zařízením umožňuje jen dostatečné množství zbytkového proudu k udržení vnitřní teploty bloku na 125 °C. Jakmile je tento „vypnutý„ stavový proud přerušen, polymerová deska se ochladí a zmenší na původní velikost, což umožní jejím rozbitým uhlíkovým řetězcům obnovu a PTC se vrátí do stavu s nízkým odporem. Jakmile se PTC ochladí na okolní prostředí, bude opět vykazovat odpor menší než jeho hodnocení „R 1 max“. Při proudech nižších než I H a při teplotách pod 100 °C si PTC udržuje hodnotu odporu pod hodnotou R 1 MAX. Obrovskou výhodou této polovodičové pojistky je její samo obnovitelnost, tj. po odstranění poruchy a vnitřním ochlazení PTC je svorka opět vodivá a připravená na další použití.

Název parametru Hodnota
Typ pojistkové vložky Ostatní
Typ držáku pojistky Ostatní
Druh napětí pro indikaci poruchy DC
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 1.5 - 1.5 mm2
Připojitelný průřez jednodrátového vodiče 0.2 - 2.5 mm2
Připojitelný průřez vícedrátového vodiče 0.2 - 2.5 mm2
Jmenovitý proud In 0.1 A
Jmenovité napětí 30 V
Typ el. připojení 1 Závitová přípojka
Počet pater 1
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -40 - 55 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Je zapotřebí uzavírací deska Ano
Barva Šedá
Druh indikačního prvku pro indikaci poruchy Bez
Šířka 5 mm
Výška 40.5 mm
Hloubka 41.5 mm
