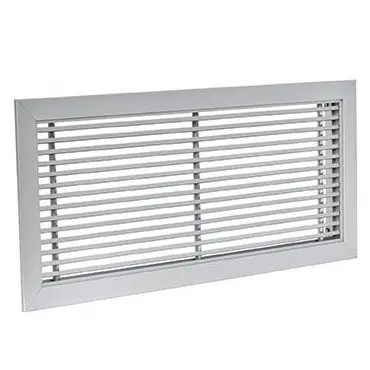

ELEKTRODESIGN MŘÍŽKA STĚNOVÁ UZAVŘENÁ PŘÍR. ELOX PROFIL 0ST BR140100610

MSU 25-1.0 500x200 stěnová mřížka

Uzavřené stěnové mřížky sloužící k estetickému zakrytí větracího otvoru u větracích a klimatizačních zařízení.

Provedení

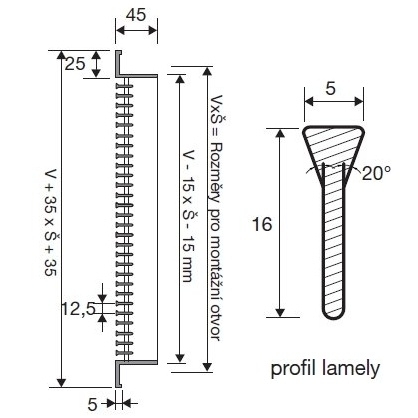

Stěnové mřížky slouží k estetickému zakrytí větracího otvoru u větracích a klimatizačních zařízení. Jsou určeny pro přívod i odvod vzduchu. Rozteč horizontálních pevných lamel je 12,5 mm. Šířka pohledového rámečku je 25 mm. Stěnové mřížky mají profil lamely s úhlem natočení 0° nebo 15° (viz řez). Jednořadé mřížky nejsou standardně vybaveny regulací průtoku vzduchu. Možné zajistit použitím regulace R1. Mezi hlavní výhody patří:

• nízká hladina hluku
• snadná montáž do potrubí či na stěnu
• dobré nastavovací parametry
• možnost usměrňování proudu vzduchu
• široká paleta barevných odstínů
• jednoduchá konstrukce

Konstrukce

• Obdélníkové mřížky jsou standardně vyrobeny z Al profilu opatřeného transparentním eloxem. Vypalovací barva v základních odstínech RAL za příplatek, ostatní barevné varianty na vyžádání.

Instalace

• mřížek řady MSU se provádí pomocí upevňovacích rámečků na potrubí nebo na stěnu. Otvor pro mřížku je u základní rozměrové řady (Š) x (V).

Montáž

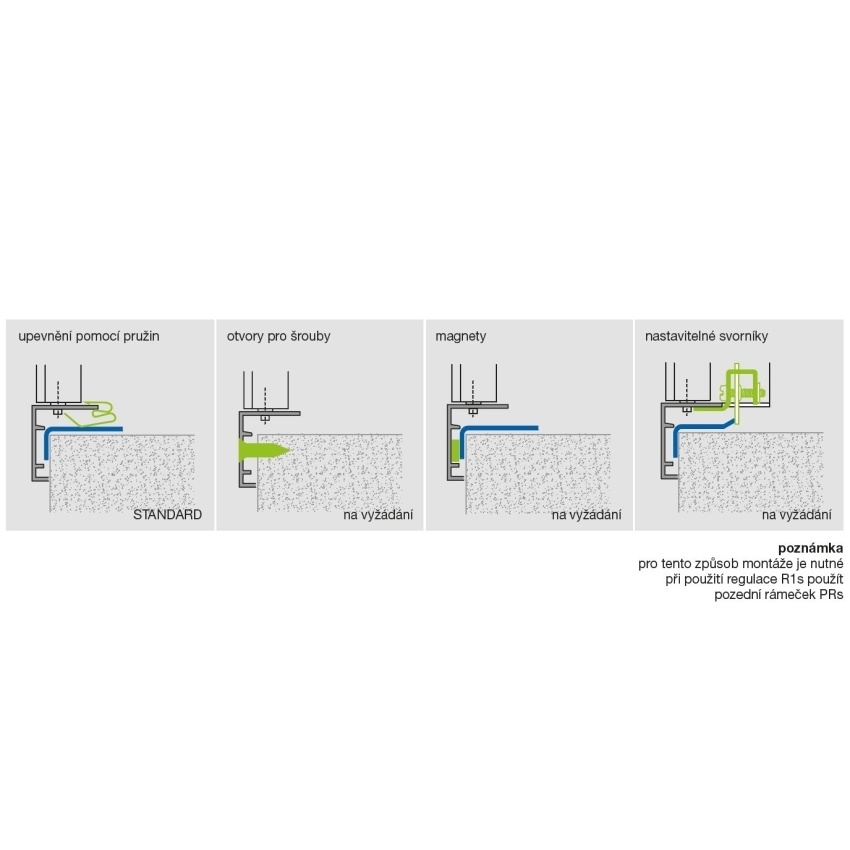

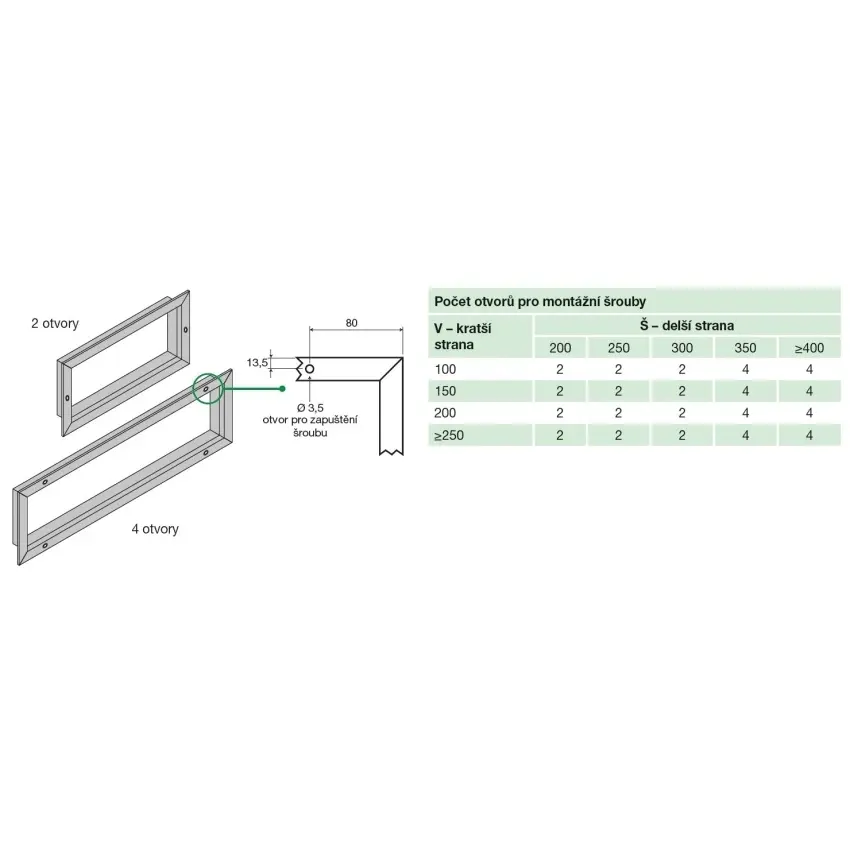

• standardně dle montážních pružin. Případně je možné dodat na přání mřížky s předvrtanými otvory pro šrouby, upevnění pomocí magnetů nebo nastavitelných svorníků. Pro instalaci v horizontální poloze je nutné použít montáž pomocí šroubů popřípadě nastavitelných svorníků.

Příslušenství

• Plenum boxy z pozinkované oceli, standardní nebo izolované. Regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžným pohybem. Pozední rámečky z pozinkovaného ocelového plechu.
