ELEKTRODESIGN REGULÁTOR UNIVERZÁLNÍ UNIREG

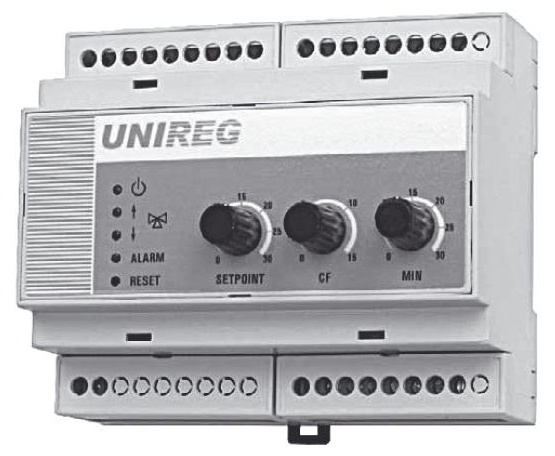

UNIREG univerzální regulátor

Regulátory, spínače a teplotní čidla pro ohřívače vzduchu.

UNIREG je univerzální regulátor určený pro řízení výkonu ohřívače vzduchotechnické jednotky v závislosti na teplotě v místnosti nebo přívodním potrubí. Je k dispozici 3bodový výstup nebo analogový výstup 0–10 V. Ohřívač může být:

• teplovodní – tříbodově řízený servopohon směšovacího ventilu (alternativně lze použít i servopohon s řídicím napětím 0–10 V).
• elektrický – řídí triakový spínač napětím 0 –10 V

Elektrické ohřívače s vestavěnou výkonovou částí a vstupem 0–10 V mohou být regulátorem řízeny přímo. Elektrické ohřívače bez výkonové části musí být připojeny přes výkonový regulátor (např. JTR 2, JTR 12, JTR 18, JTR 24, TTC 40, TTC 2000).

Pomocí otočných ovladačů lze uživatelsky měnit požadovanou teplotu, proporcionální konstantu regulátoru (kaskádní činitel) a nastavit minimální teplotu přiváděného vzduchu pro dotápění větraného prostoru. Požadovanou teplotu lze nastavovat i dálkově. Volba funkcí regulátoru UNIREG podle použité vzduchotechnické jednotky a způsobu instalace čidel se provádí miniaturními přepínači na desce plošných spojů; ty jsou přístupné pod krytem svorkovnice poruchového relé.

Technické parametry

• napájecí napětí 24 V AC
• interní jištění T 500 mA

(funkční rozsah 20…35 V AC, předpokládá se napájení z bezpečnostního oddělovacího transformátoru 230 V/23 V nebo 230 V/24 V, tolerance vstupního síťového napětí ±10%)

• spotřeba 2 VA
• provozní teplota 0 až 40°C
• teplota při skladování -20 až 50°C
• vlhkost okolí max. 90% relativní vlhkosti, bez kondenzace
• rozměry (Š x V x H) 105 x 90 x 73 mm
• montáž na lištu DIN TS35
• krytí IP20
• materiál krabičky Noryl UL94 V-0
