ELEKTRODESIGN TOPIDLO ELEKTRICKÉ EC-9N

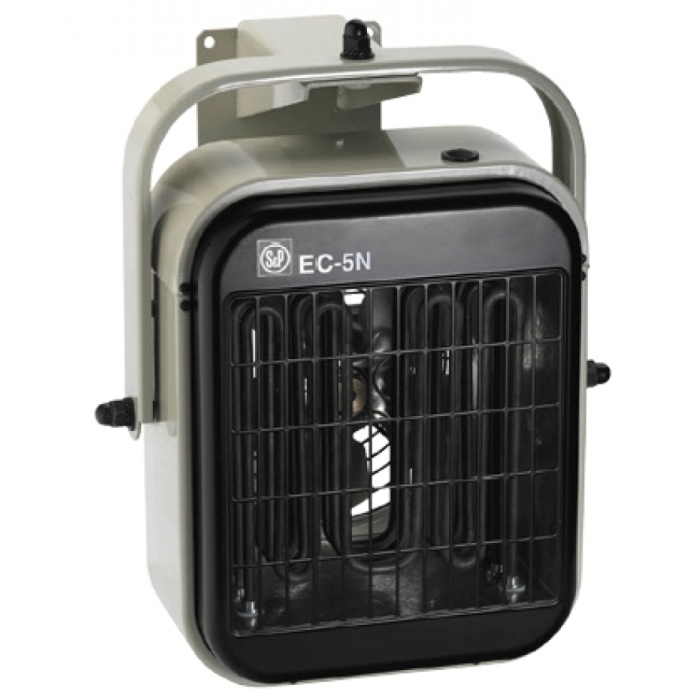

EC-9N elektrické topidlo

Axiální ventilátory s elektrickým ohřevem vhodné k vysoušení vlhkých prostor a k vytápění v průmyslu a stavebnictví.

Skříň

• Skříň je z ocelového plechu, opatřená vypalovacím lakem. Na skříni je připevněn otočný držák z ocelového plechu, který umožňuje nastavení polohy ventilátoru.

Oběžné kolo

• Oběžné kolo je axiální, vylisované z Al plechu. Lopatky jsou výkonově optimalizované.

Motor

• Motor je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Motor má ochranu proti přetížení. Krytí IP24.

El. připojení

• Připojení je kabelem, který je vyveden ze skříně průchodkou, přístroj je určen pro pevnou montáž.

Regulace

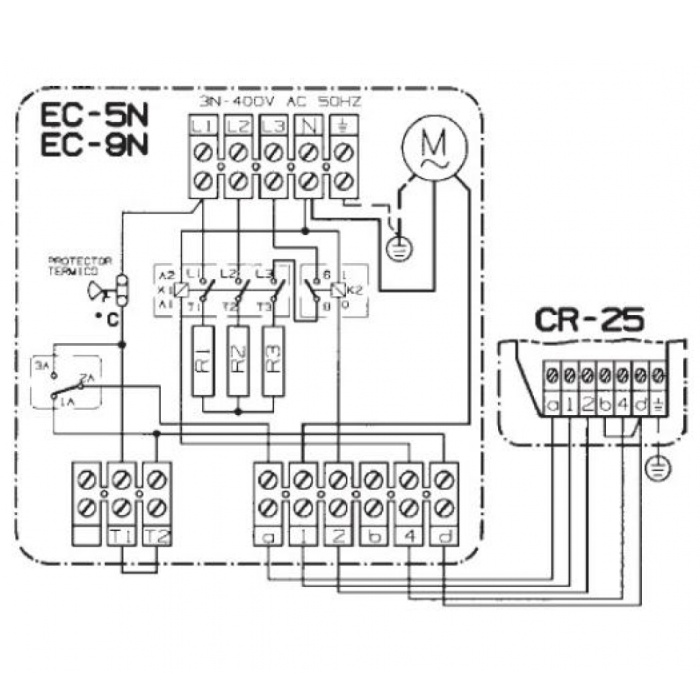

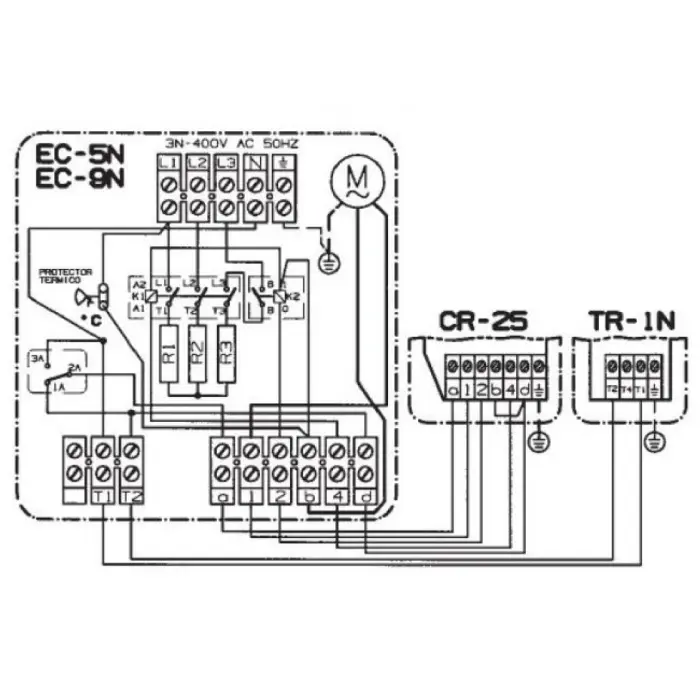

• Regulace se provádí externě přepínačem CR 25 nebo přepínačem CR 25 a termostatem TR. Přepínačem lze volit tři různé provozní režimy (jenom ventilátor, ventilátor a poloviční výkon topení, ventilátor a plný výkon topení). Pokud se použije též termostat, spouští se jednotka automaticky v režimu, který je navolen na přepínači CR. Navíc je možné nastavit, zda se od termostatu bude spouštět celá jednotka (ventilátor a ohřívač) nebo pouze ohřívač (při trvale běžícím ventilátoru).

Hluk

• Hodnoty uvedené v tabulce jsou hodnoty akustického tlaku ve vzdálenosti 1,5 m.

Montáž

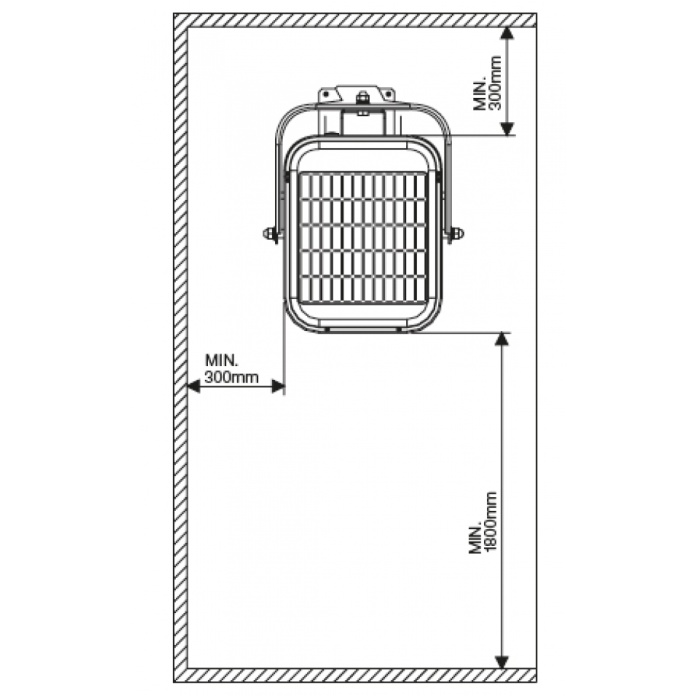

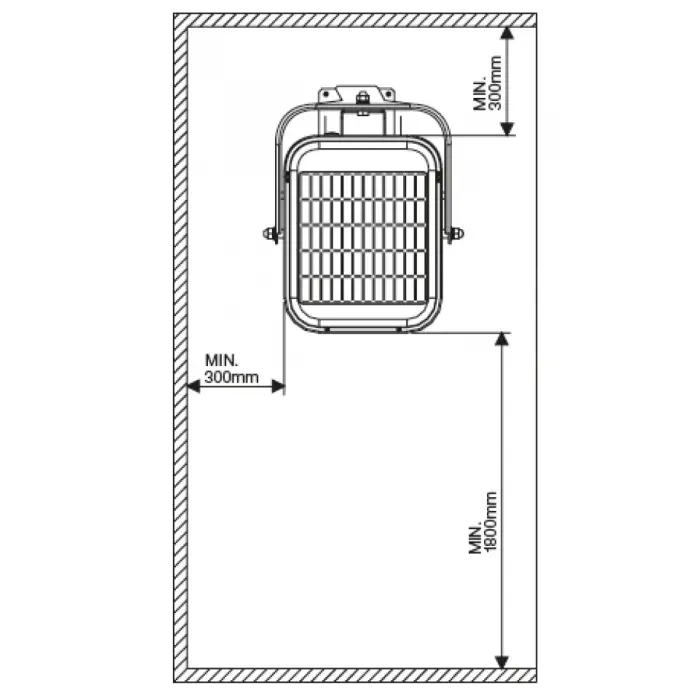

• Jednotka se montuje na stěnu pomocí závěsu, který je součásti dodávky. Minimální vzdálenosti od stěn jsou uvedeny v obrázku. Je nutno dbát na to, aby na straně sání ani na výtlaku nedošlo k zakrytí skříně s topnými tyčemi. V takovém případě by mohlo dojít k omezení průtoku vzduchu skříní a tím ke zvýšení jeho teploty a následnému nebezpečí vzniku požáru. Při zvýšení teploty vzduchu dojde k vypnutí přístroje bezpečnostním termostatem, jehož resetovací tlačítko je umístěno na horní straně skříně. Přepínač a termostat se montují na zeď.

Pokyny

• Ventilátory s elektrickým ohřevem jsou vhodné k vysoušení vlhkých prostor a k vytápění v průmyslu a stavebnictví. Místem nasazení jsou zejména výrobní haly, skladové haly, společenské místnosti, kostely, výstavní haly, stavby a zařízení staveniště, garáže a dílny.

Upozornění

Je nutno dodržet bezpečný odstup od hořlavých konstrukcí, stanovený provozním řádem uživatele.
