ELEKTRODESIGN VENTIL ELEKTRICKY OVLÁDANÝ TALÍŘOVÝ 12V KEL 100

KEL 100 Elektricky ovládaný talířový ventil

plechové ventily s ovládáním

Speciálně navržený pro výstup vzduchu (přiváděný vzduch), s nastavitelným středovým prvkem pro regulaci průtoku. Ventily jsou vyrobeny z ocelového plechu a opatřeny bílou barvou (RAL 9010). Instalační rámy jsou vyrobeny z pozinkovaného plechu a těsnění k rámu je zajištěno gumičkou.

Elektrické ovládání 12 V AC/DC

• Třída krytí IP20
• ideální pro systémy DCV (požadavě řízené větrání)
• vhodné pro renovaci panelových domů bez zásahu do sítě ventilačního potrubí
• nastavení min. průtoku otáčením kotouče
• nízké hodnoty hluku a přeslechů
• okolní teplota až 100 ˚C

instalace

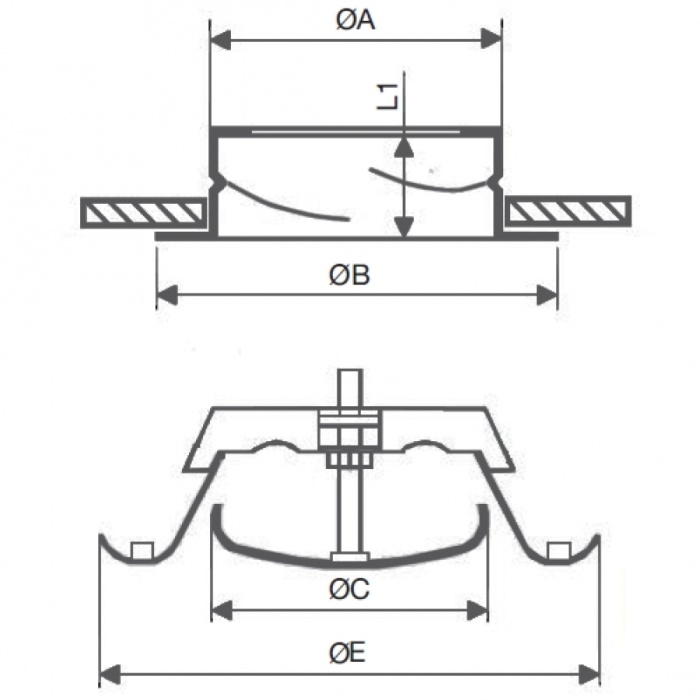

Ventily se vkládají do dodávaného montážního rámu. Montážní rámeček slouží k uchycení ventilu na stropní konstrukci, na stěnu nebo na kruhové potrubí. Otáčením středového kotouče lze nastavit minimální trvalý průtok uzavřeného ventilu.

Elektricky ovládané ventily nejsou vybaveny časovým spínačem. V závislosti na počtu ventilů a jejich výkonu (cca 4 W) je třeba přidat vhodný časovač. Pokud má být připojen pouze jeden ventil, lze pro napájení použít pouze bezpečnostní transformátor se 7minutovým časovačem CTE 12/708. Maximální počet ventilů je omezen spínacím proudem časovačů.

použití

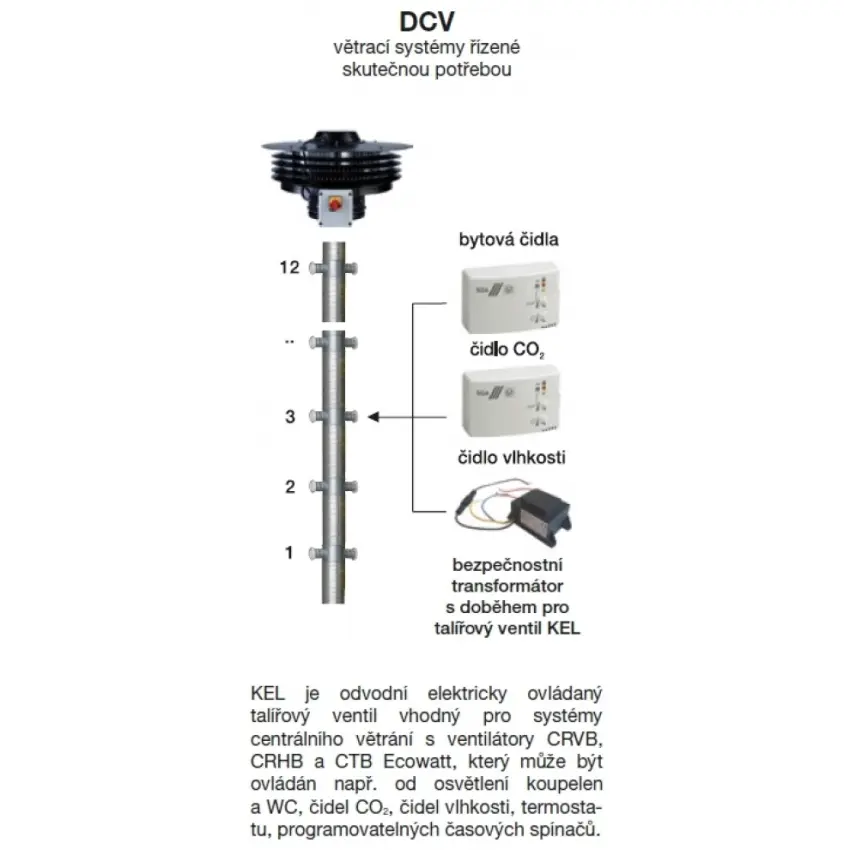

Elektricky ovládané ventily KEL s kovovými deskami jsou vhodné pro systémy DCV (Demand Controlled Ventilation). Systémy pracují na principu regulace konstantního tlaku ve stoupačce. Deskové ventily lze ovládat ručně pomocí spínačů, senzorů CO2, hygrostatů nebo programovatelných týdenních časovačů.

funkcí

Když se rozsvítí světlo v koupelně nebo na toaletě, otevře se talířový ventil, čímž se sníží tlak v potrubí. Snímač diferenčního tlaku ventilátorů Ecowatt CTB a CRxB N s řídicí elektronikou zvyšuje otáčky, aby se přizpůsobil předchozí hodnotě tlaku.

měření a řízení

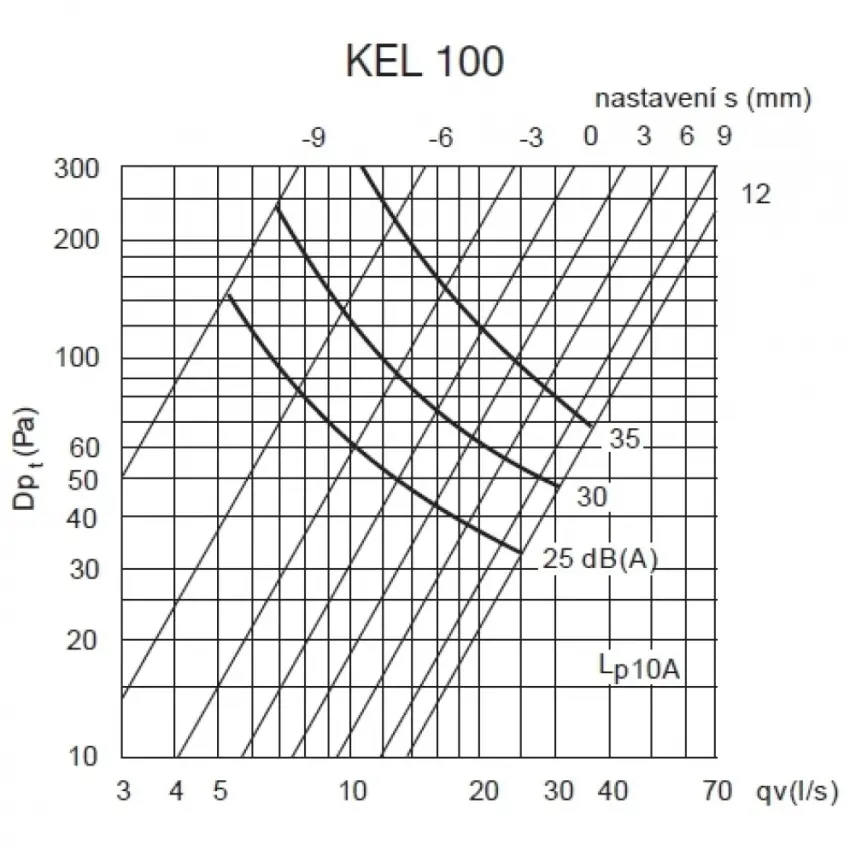

Proud vzduchu se reguluje otáčením středového kotouče pro změnu otvoru ventilu "s" (mm). Měření průtoku vzduchu se provádí jako měření tlakového rozdílu měřicí trubicí.

Pozor

Při zavřeném deskovém ventilu může teplota lineárního pohonu dosáhnout až 70 °C, instalace je proto možná pouze do spirálových trubek nebo armatur s volně proudícím vzduchem. Ventil se nesmí používat v hořlavých vzduchovodech bez proudění vzduchu.
