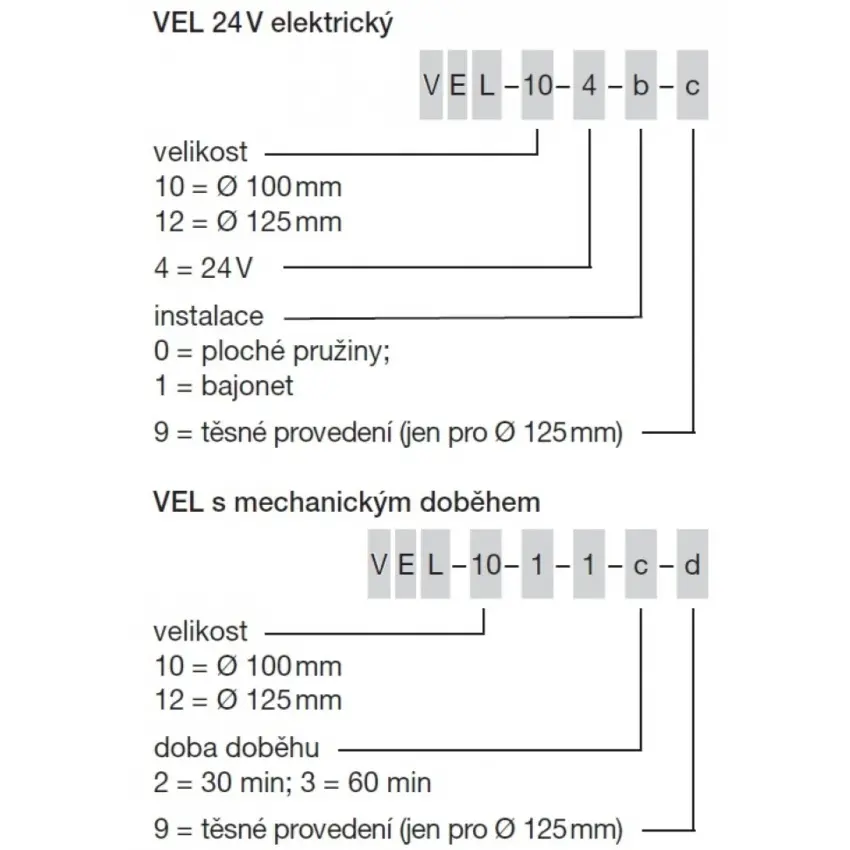

ELEKTRODESIGN VENTIL TALÍŘ. S MECH. PLAST. DOBĚHEM 30 MIN VEL 10-1-1-2 3523534

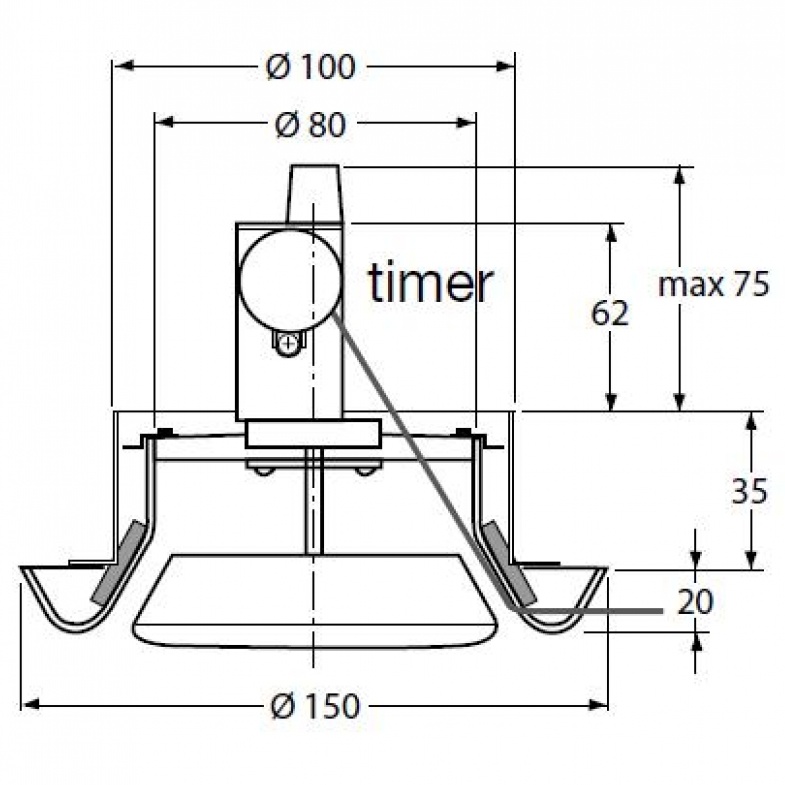

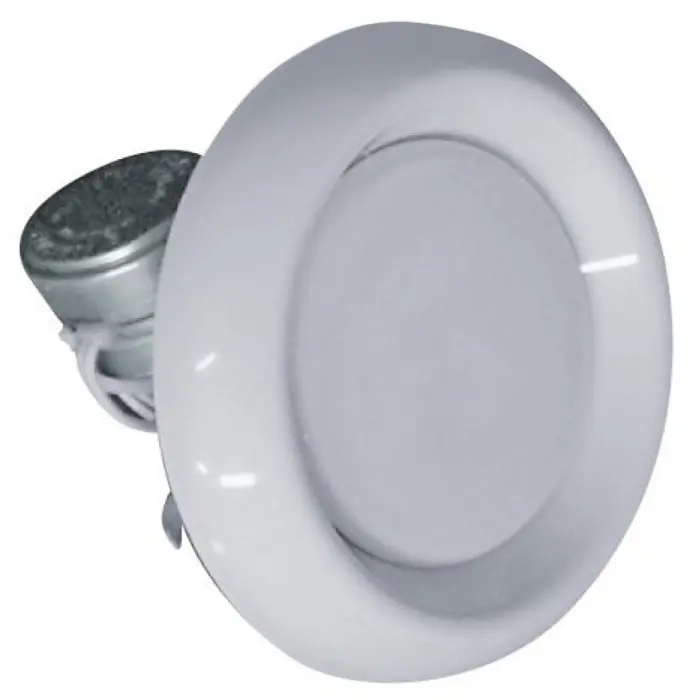

VEL 10-1-1-2 talířový ventil s mechanickým ovládáním a doběhem

Elektricky ovládané talířové ventily pro odvod (přívod) vzduchu, s nastavitelným středovým elementem pro regulaci průtoku.

Určeny pro odvod (přívod) vzduchu, s nastavitelným středovým elementem pro regulaci průtoku. Ventily jsou vyrobeny z polypropylenu, barva bílá (RAL9003), těsnění do rámečku pružnou páskou. Montážní rámečky jsou z pozinkovaného plechu.

• elektrické ovládání 24 V (4 W)
• krytí IP 61
• mechanické s doběhem pro DCV systémy (větrání řízené skutečnou potřebou)
• vhodné pro rekonstrukce panelových domů bez nutnosti zásahu do VZT rozvodů
• nastavení min. průtoku otočením disku
• nízké hodnoty hluku a přeslechu
• teplota okolí do 100 °C

Instalace

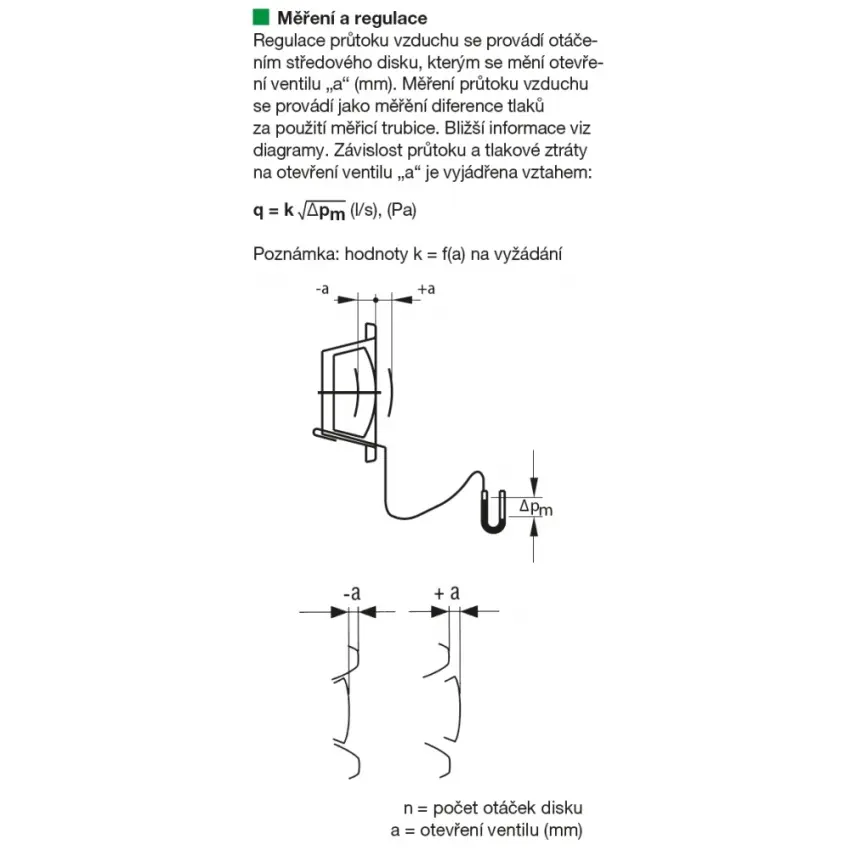

Ventily se zasunují do montážního rámečku, který není součástí dodávky. Montážní rámeček slouží k upevnění ventilu do stropní konstrukce, do zdi nebo do kruhového potrubí. Otáčením středového disku lze nastavit minimální trvalý průtok zavřeného ventilu. U mechanického provedení je pro zajištění doběhového času nutné minimální otevření odpovídající cca 20 l/s.

Montážní rámečky

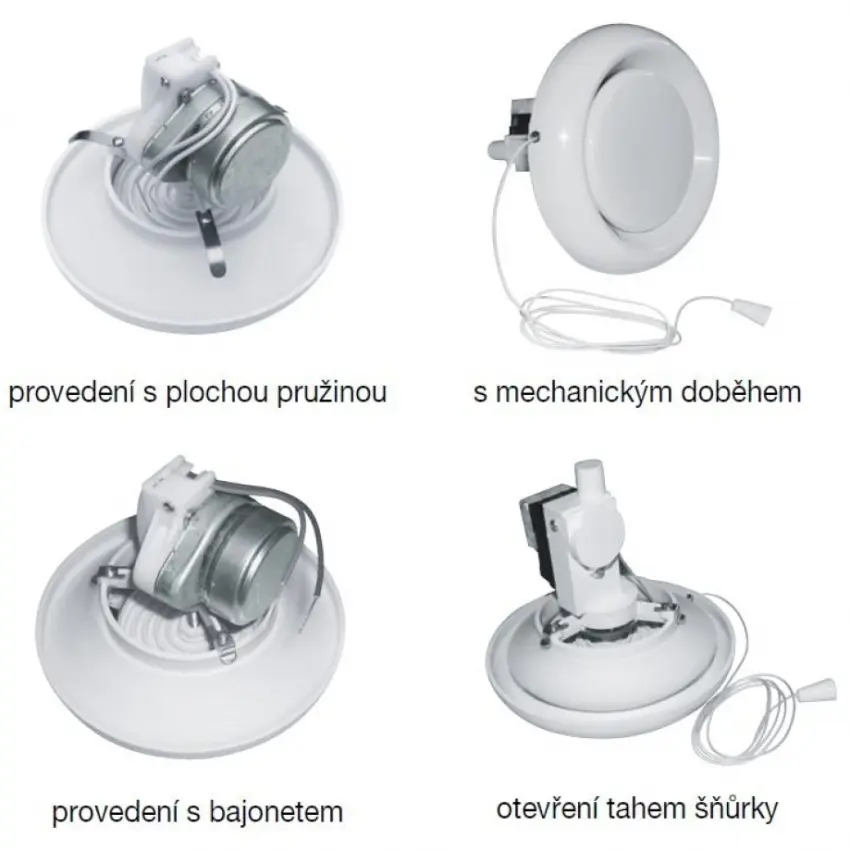

VLZ-03-10, VLZ-03-12 – bez gumového těsnění, pro ventily s bajonetem
VLZ-06-10, VLZ-06-12 – bez gumového těsnění, pro ventily s plochými pružinami

Použití

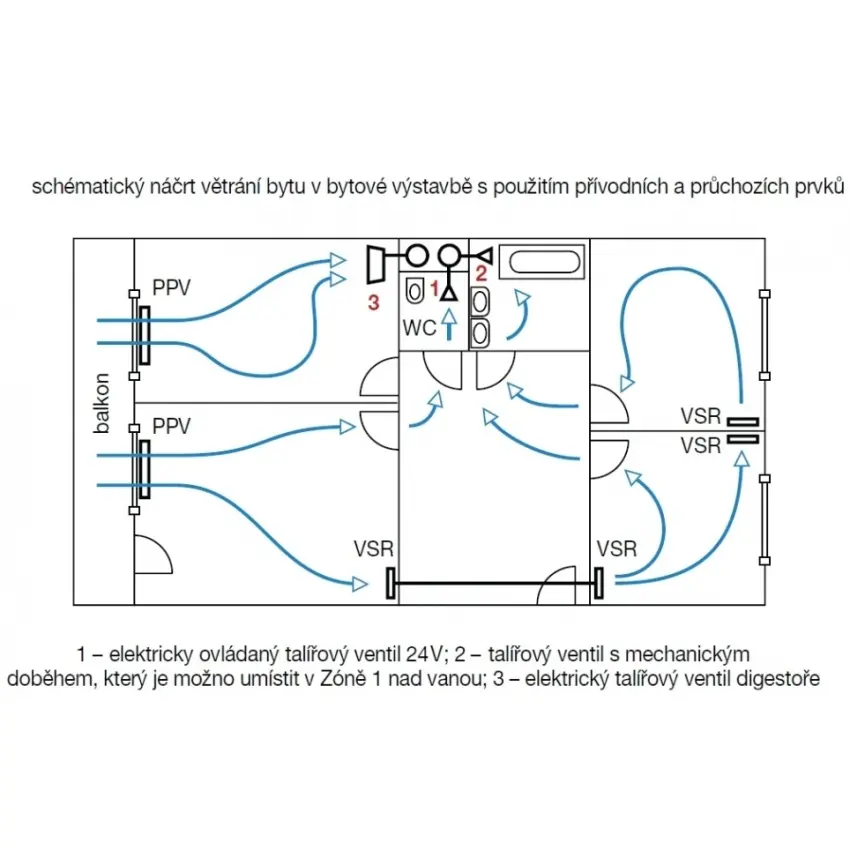

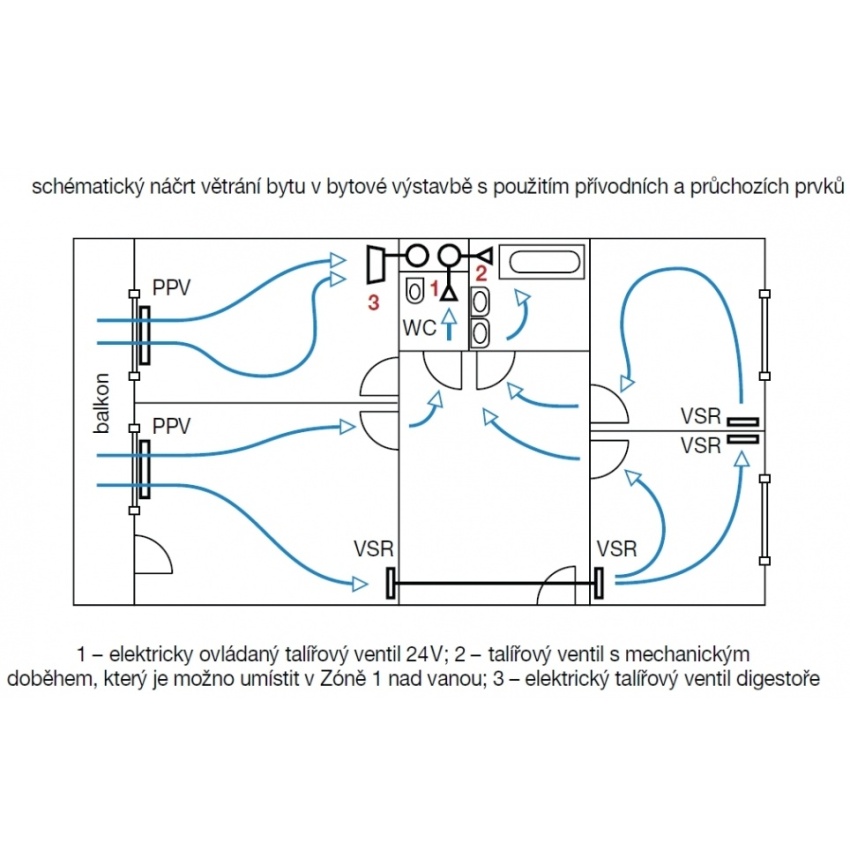

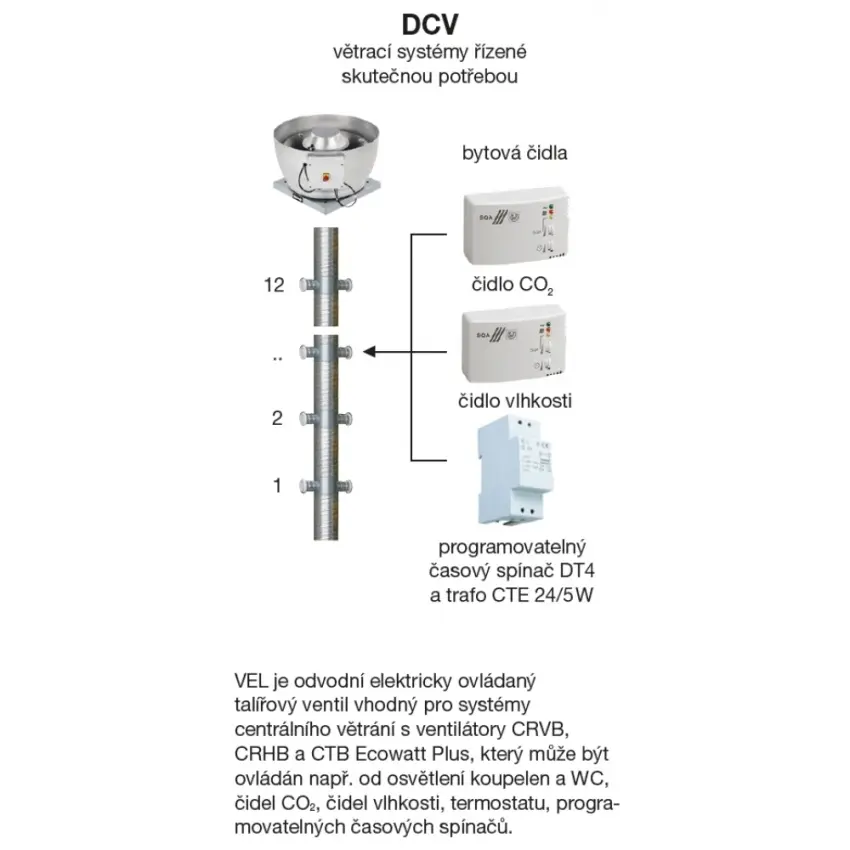

Elektricky ovládané talířové ventily VEL jsou vhodné pro systémy DCV (větrací systémy řízené skutečnou potřebou). Systémy fungují na principu regulace na stálý tlak ve stoupacím potrubí. K napájení se použije transformátor CTE 24/5 W.

Funkce

Při rozsvícení v koupelně nebo WC dojde k otevření talířového ventilu a tím k poklesu tlaku v potrubí. Diferenciální tlakový senzor ventilátorů CTB a CRxB-N Ecowatt Plus s řídicí elektronikou zvýší otáčky tak, aby došlo k doregulování na předchozí hodnotu tlaku.
