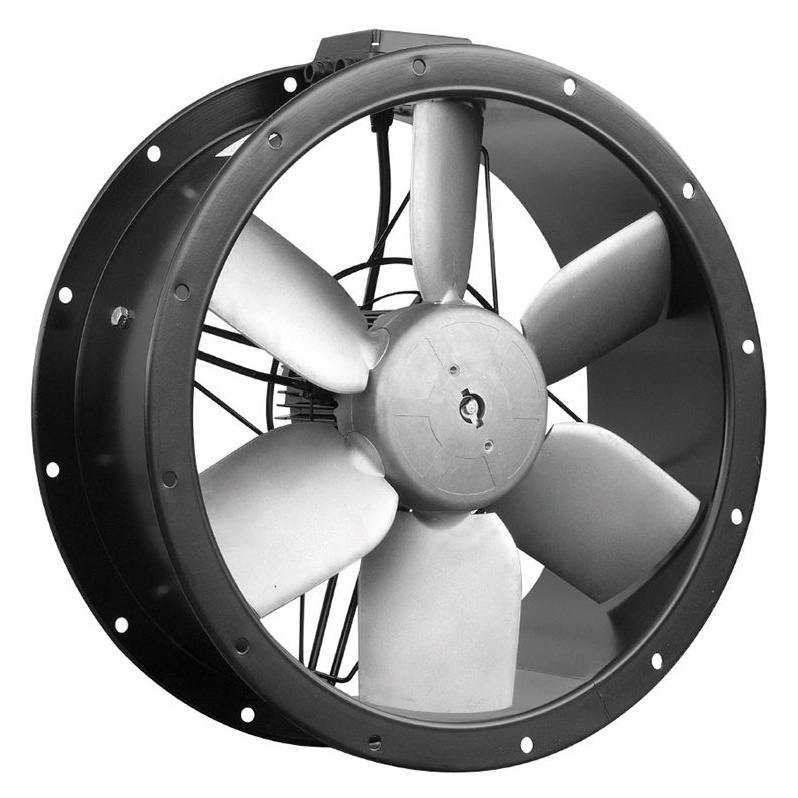

ELEKTRODESIGN VENTILÁTOR AXIÁLNÍ 230/400V TCBT/4-500 H IP65, 70STC

TCBT/4-500 H 230/400 V IP65 axiální ventilátor

Výkonné potrubní axiální ventilátory vhodné pro větší průtoky a malé tlakové ztráty vzduchovodů.

Skříň

• je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.

Oběžné kolo

• je vyrobeno z hliníkové slitiny. Natočení lopatek je nastaveno výrobcem. Oběžné kolo je staticky a dynamicky vyváženo.

Motor

• je asynchronní s odporovou kotvou, stator s chladicími žebry. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až +70 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP65.

Regulace otáček

• se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.

Směr otáčení

• je možno měnit u jednofázových i třífázových motorů. Se standardním oběžným kolem klesne při opačném směru otáčení průtok o cca 30 %. Je možno objednat oběžné kolo pro opačný směr otáčení. Průtok vzdušiny je standardně od oběžného kola k motoru.

Svorkovnice

• je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni.

Montáž

• ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Hluk

• uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném akustickém poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).

Pokyny

• Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
