ELEKTRODESIGN VENTILÁTOR AXIÁLNÍ IP54 SP168100450

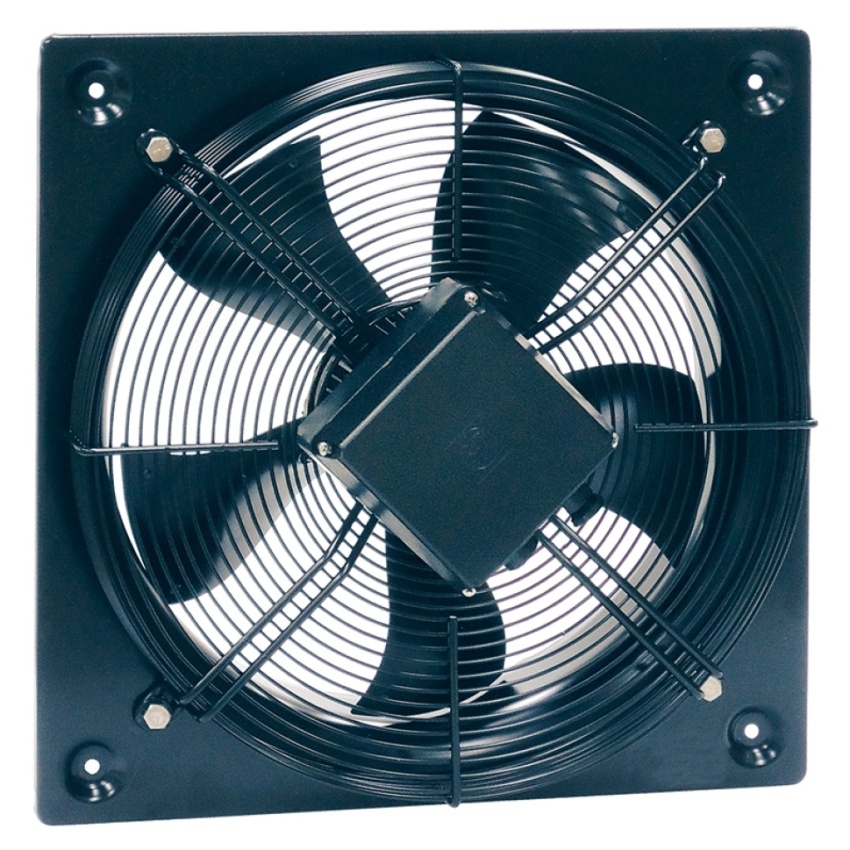

HXTR/6-710 IP54 axiální ventilátor

Výkonné nástěnné axiální ventilátory vhodné pro větší průtoky a malé tlakové ztráty vzduchovodů.

Skříň

• je z ocelového galvanizovaného plechu opatřeného černým lakem, šrouby jsou galvanicky pokoveny.

Oběžné kolo

• je z ocelového plechu do Ø 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.

Motor

• je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.

Regulace otáček

• se provádí frekvenčním měničem.

Směr otáčení

• není možno měnit a je standardně od motoru k oběžnému kolu. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

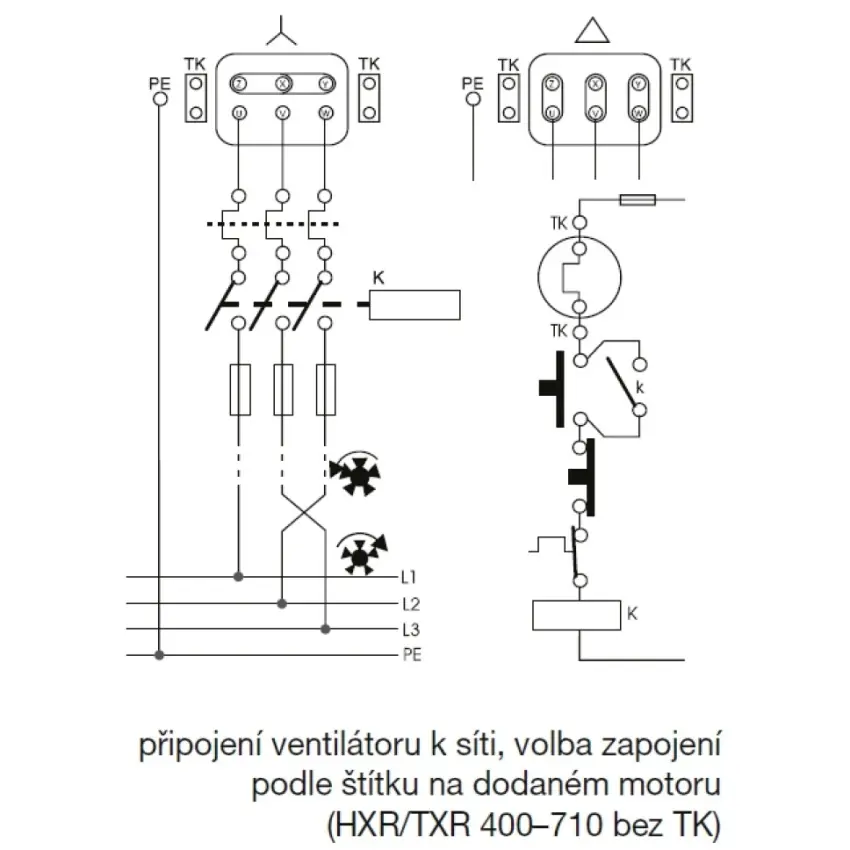

Svorkovnice

• je standardně z černého plastu a je umístěna na motoru.

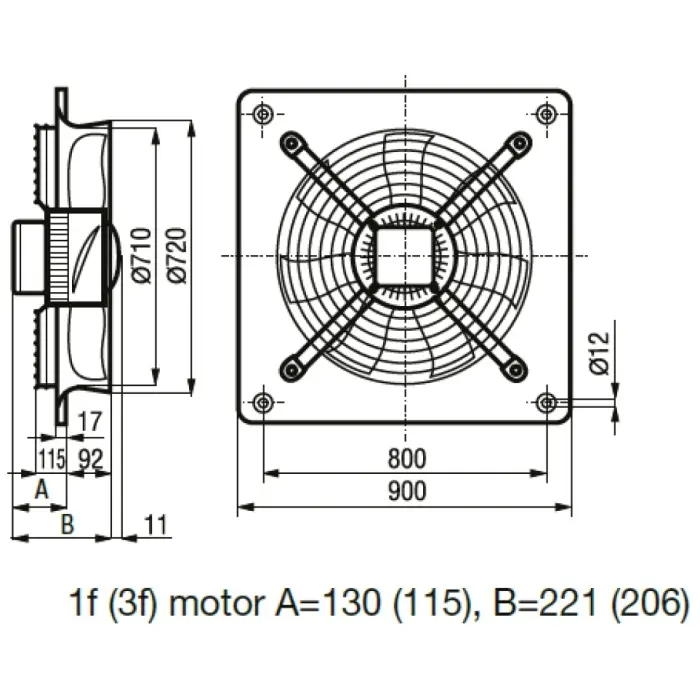

Montáž

• je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

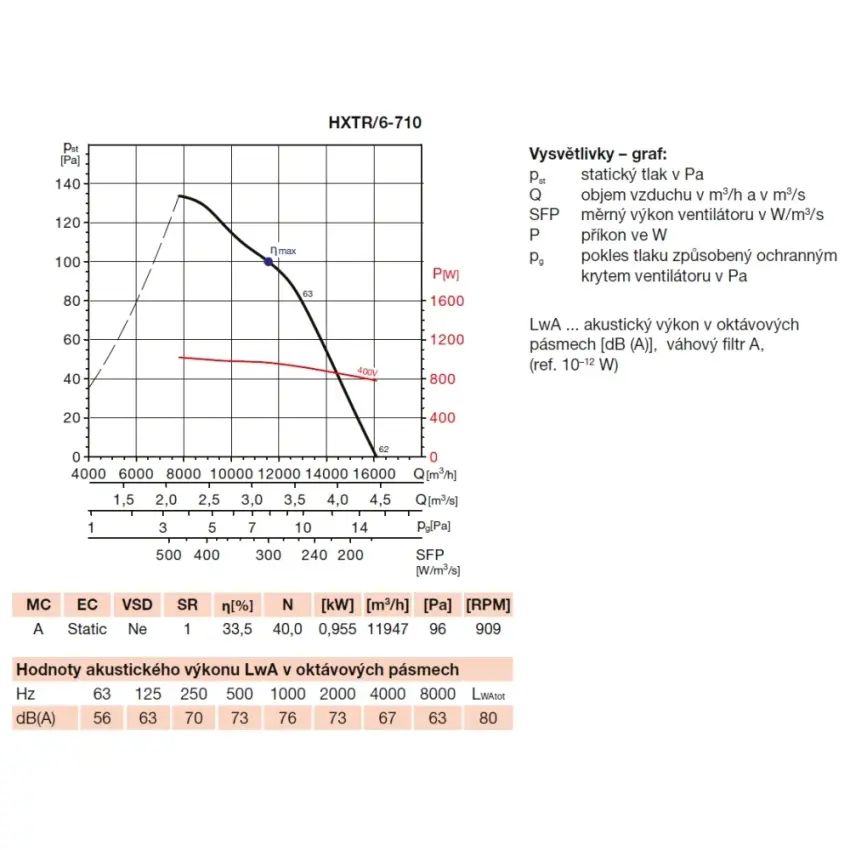

Hluk

• emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).
