ELEKTRODESIGN VENTILÁTOR CMB/2-180/075-0,75 IP55, 110STC RADIÁLNÍ

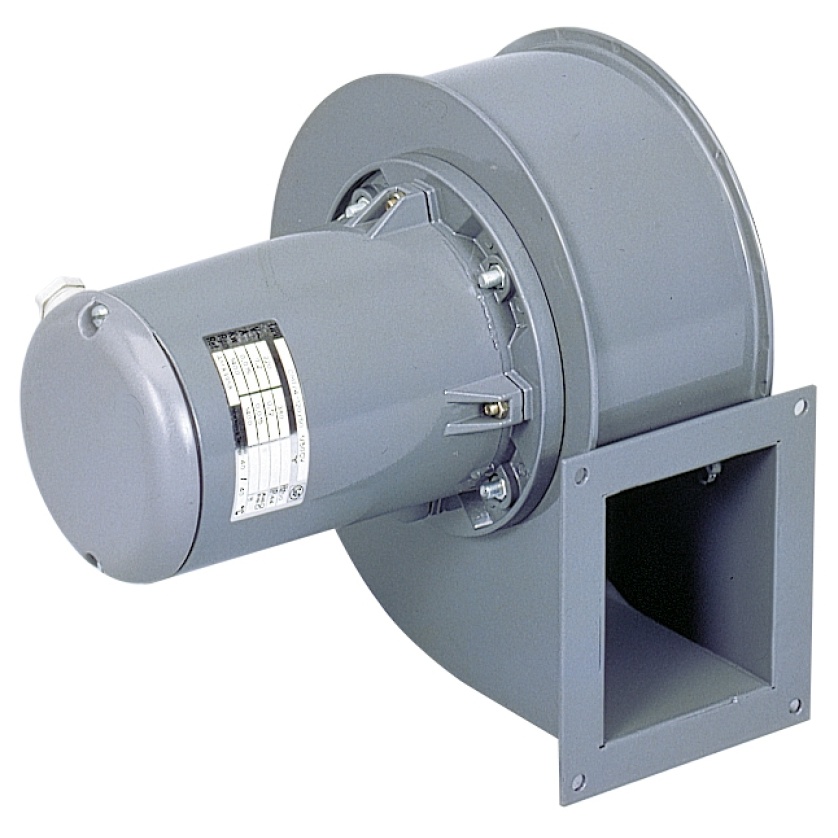

CMB/2-180/75-0,75 IP55 radiální ventilátor

Radiální ventilátory vhodné pro běžnou vzduchotechniku i OEM aplikace, kde je požadován odtah horkého vzduchu bez obsahu nebezpečných látek.

Skříň

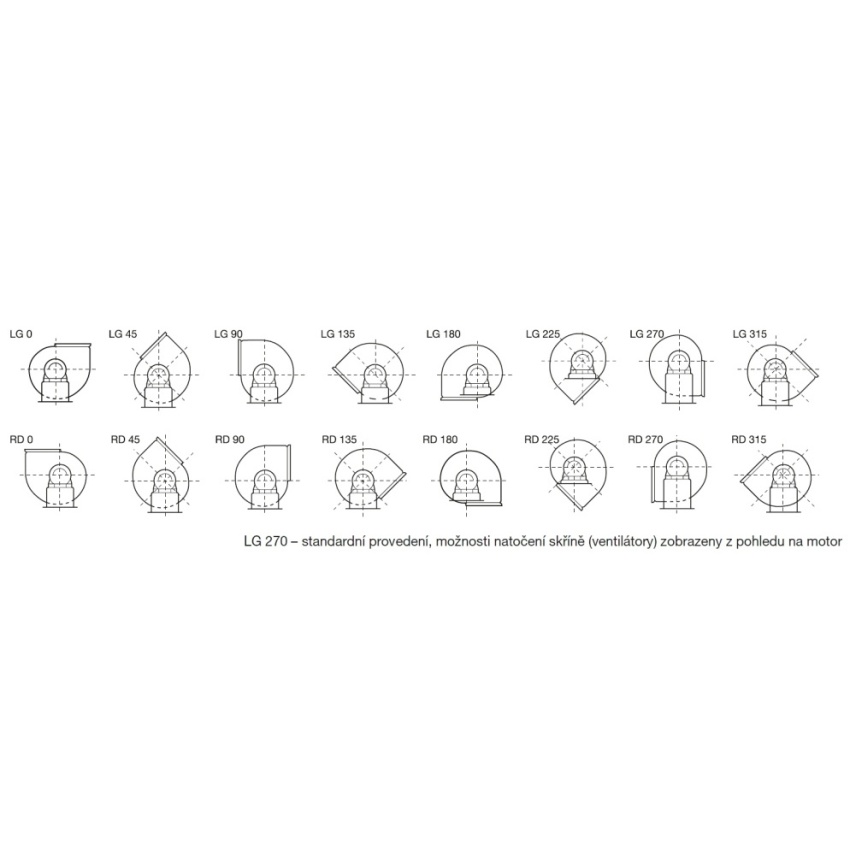

• je vyrobena z elektricky svařovaného plechu a je opatřena odolným epoxy-polyesterovým nátěrem šedé barvy. Spirální skříň je standardně dodávána v poloze LG 270, poloha může být na montáži změněna. Ventilátory jsou konstruovány k trvalé dopravě teplého vzduchu do teploty +80 °C nebo +110 ºC, bez obsahu nebezpečných látek.

Oběžné kolo

• s dopředu zahnutými lopatkami je vyrobeno z galvanicky pokoveného ocelového plechu. Oběžné kolo je dynamicky vyváženo dle ISO 1940.

Motor

• je asynchronní indukční, uložený mimo proud vzdušiny, je vyroben podle normy IEC 34-1. Izolace motoru je dle typu třídy B nebo F, krytí IP44 nebo IP55. Motor má kuličková ložiska s tukovou náplní na celou dobu životnosti. Na přání lze dodat dvouotáčkové motory nebo nevýbušné provedení.

Svorkovnice

• je umístěna na motoru.

Regulace otáček

• u vybraných typů elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčním měničem.

Hluk

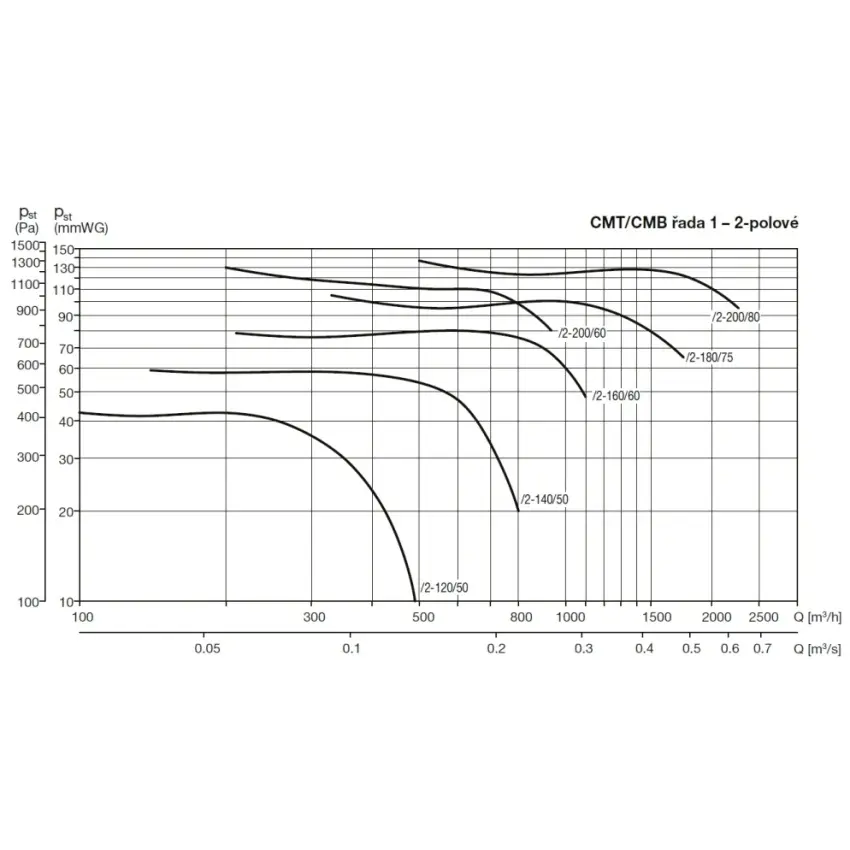

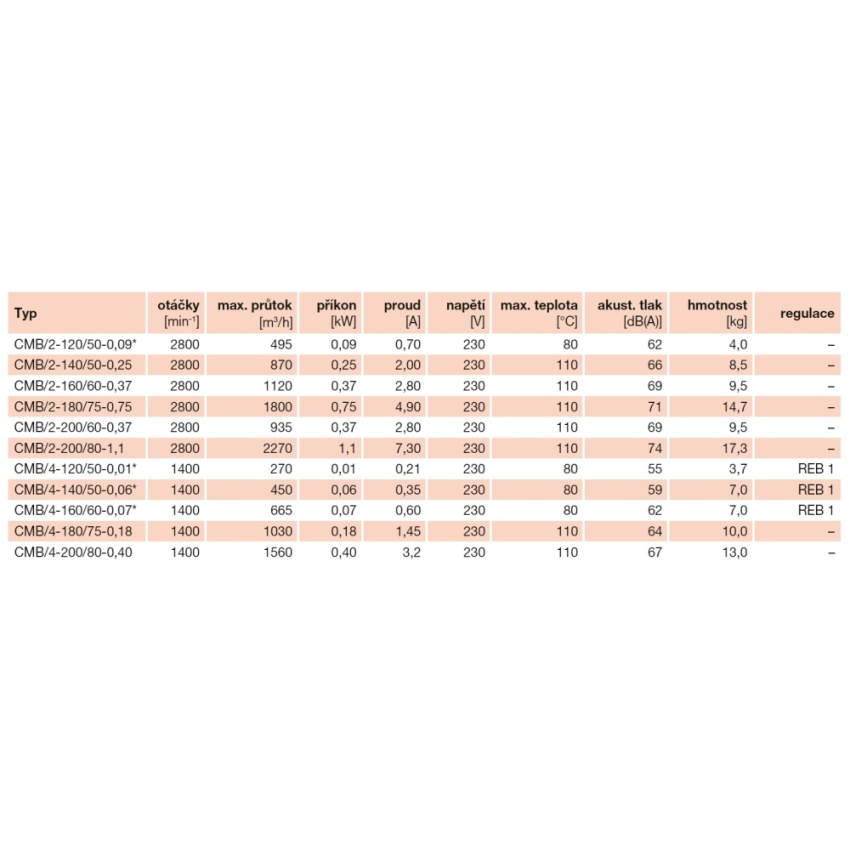

• V tabulkách je uveden akustický tlak ve volném akustickém poli ve vzdálenosti 1,5 m na výtlaku při maximálním průtoku.

Montáž

• Poloha výtlaku může být na montáži změněna. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Před montáží je důležité zkontrolovat, zda elektrické parametry výrobku, uvedené na štítku (napětí, příkon, frekvence, atd.), odpovídají hodnotám místní sítě.

Pokyny

• Ventilátory jsou vhodné pro běžnou vzduchotechniku i OEM aplikace, kde je požadován odtah horkého vzduchu bez obsahu nebezpečných látek. Ventilátory CMB/CMT lze použít samostatně nebo je začlenit do dalších skupin strojních zařízení určených k odvodu nebo přívodu vzduchu, včetně nuceného větrání v průmyslu a chlazení motorů vzduchem.
