ELEKTRODESIGN VENTILÁTOR CMPT/2-140 KYSELINOVZDORNÝ

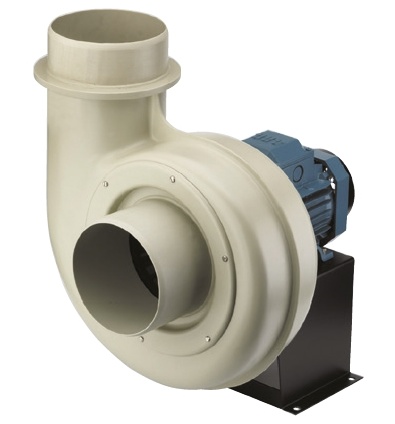

CMPT/2-140 IP55 kyselinovzdorný ventilátor

Kyselinovzdorné ventilátory vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích.

Skříň

• Spirální skříň radiálního ventilátoru je vyrobena z polypropylenu, max. teplota dopravované vzdušiny 60 ˚C. Ventilátor je dodáván s orientací skříně LG 0 a při montáži lze úhel osy výtlačného hrdla změnit. PVC provedení pro velikosti 160 - 355 na zvláštní objednávku.

Oběžné kolo

• je radiální s dopředu zahnutými lopatkami, vyrobené z polypropylenu.

Motor

• asynchronní s kotvou nakrátko, třída izolace F, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55.

Svorkovnice

• je umístěna na motoru.

Montáž

• se provádí na montážní základnu, která je součástí ventilátoru. Ventilátor se spouští po připojení na potrubní síť, pro kterou je určen, případně s uzavřeným sáním či výtlakem tak, aby nedošlo k přetížení ventilátoru. Po spuštění je třeba zkontrolovat správný směr otáčení oběžného kola a je nutno změřit proud, který nesmí překročit jmenovitý proud ventilátoru. Pokud jsou hodnoty proudu vyšší, je nutno zkontrolovat zaregulování potrubní sítě. Do přívodu ventilátoru je nutno zařadit nadproudové relé nebo jinou vhodnou motorovou ochranu. Při přetížení motoru tepelná ochrana rozepne ovládací obvod stykače a odpojí motor ventilátoru. Pokud dochází k působení této tepelné ochrany motoru, signalizuje to většinou abnormální pracovní režim. V takovém případě je nutno provést kontrolu zaregulování potrubní sítě a kontrolu elektrických parametrů motoru a elektroinstalace. Pokud jsou ventilátory provozovány bez této ochrany, zaniká nárok na reklamaci poškozeného motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny

• Ventilátory jsou vhodné svojí konstrukcí pro dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích, v chemickém průmyslu, petrochemii a laboratořích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých nebo výbušných směsí.

Upozornění

• Při projektování je nutno stanovit přesně chemické složení dopravovaných látek, v případě nejistoty je nutno vhodnost ventilátoru konzultovat s výrobcem. Pro návrh ventilátoru platí stejná pravidla jako pro všechny radiální ventilátory s lopatkami zahnutými dopředu.
