ELEKTRODESIGN VENTILÁTOR CVB 350/125 SLIMBOX POTRUBNÍ RADIÁLNÍ ZVUKOVĚ IZOLOVANÝ IP55

CVB-350/125 Slimbox IP44 tichý ventilátor

Zvukově izolované radiální potrubní ventilátory vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru.

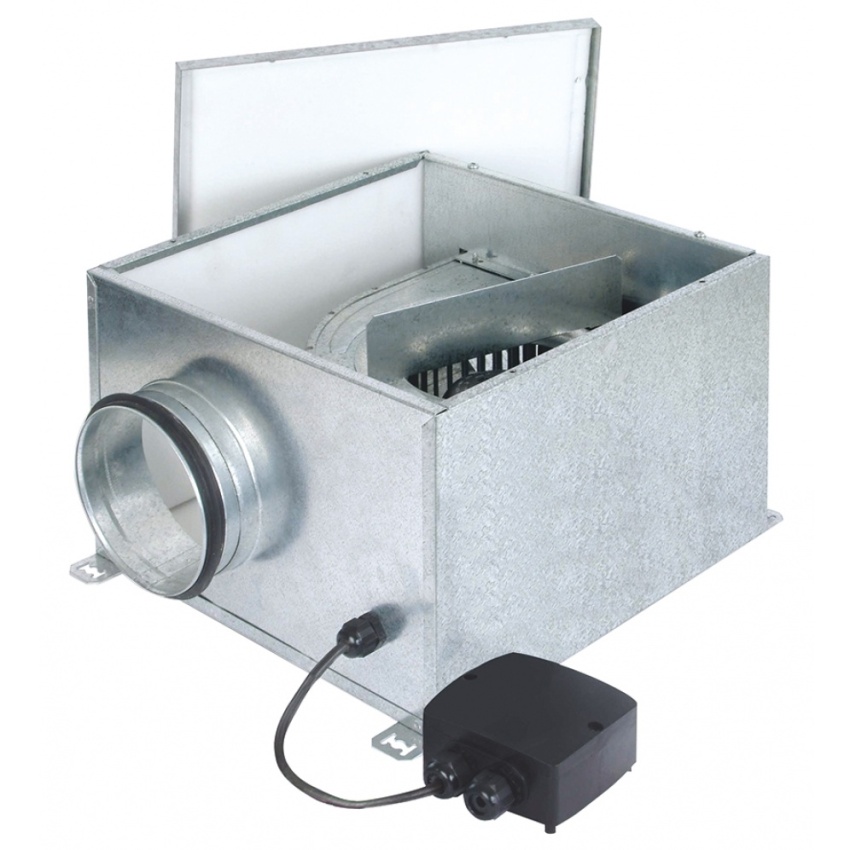

Skříň

• je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu (7 mm). Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.

Oběžné kolo

• je radiální s dopředu zahnutými lopatkami, jednostranně sací. Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru.

Motor

• je asynchronní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Motor má kuličková ložiska s tukovou náplní po dobu životnosti a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP44.

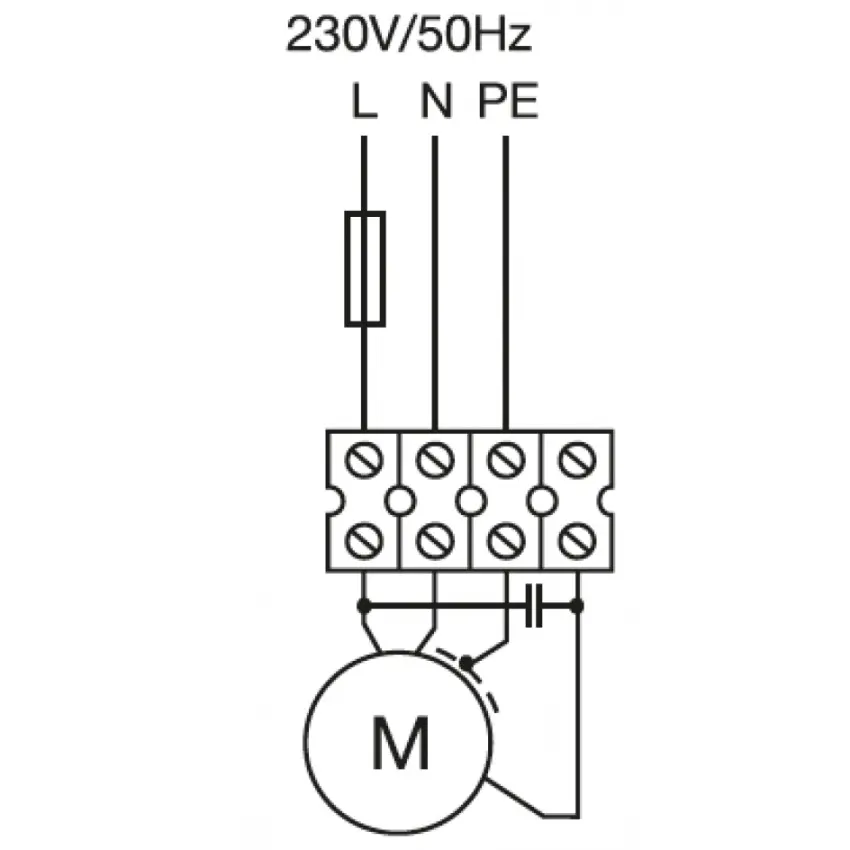

Svorkovnice

• je standardně z černého plastu, je volně připojena na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP55.

Regulace otáček

• se provádí elektronickými nebo transformátorovými regulátory.

Montáž

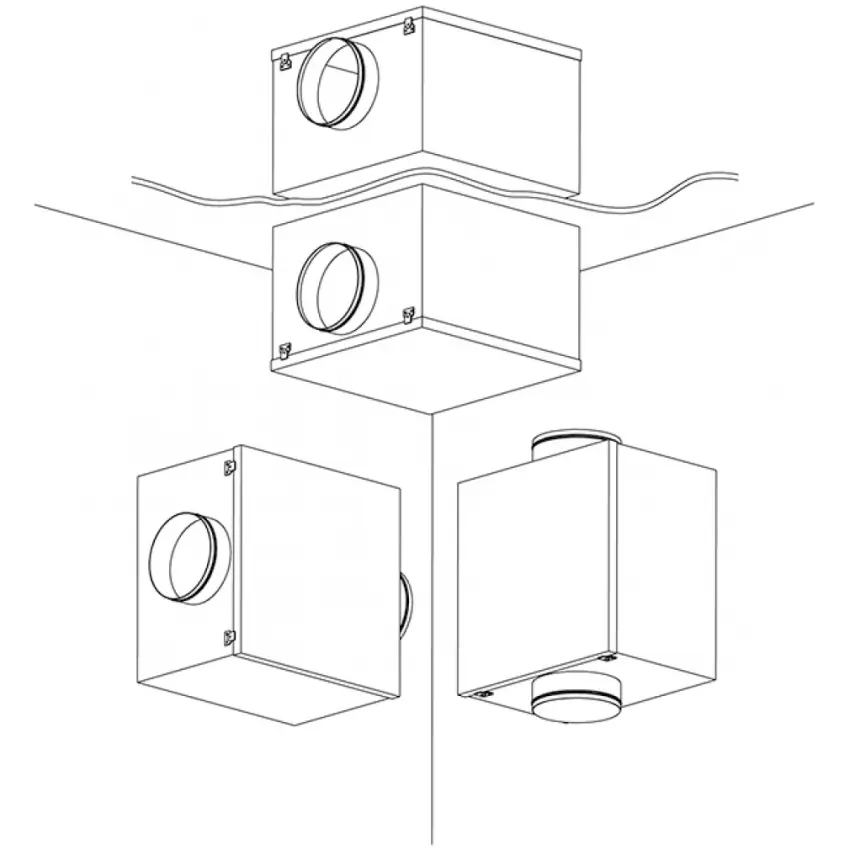

• ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.

Pokyny

• Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru.
