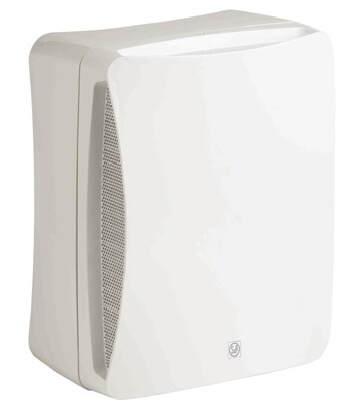

ELEKTRODESIGN VENTILÁTOR EBB 100 N T

EBB 100 N T IP44 malý radiální ventilátor

Dvou- nebo tříotáčkové ventilátory vhodné pro dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem také pro odvětrání vlhkých prostor.

Skříň

• Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje kovovou filtrační mřížku. Součástí balení je i plastová zpětná klapka s přechodem pro připojení potrubí DN80.

Oběžné kolo

• Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.

Motor

• Motor je dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 ˚C. Provedení s dvojitou izolací, krytí IP44.

Svorkovnice

• Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

• Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček REGUL 2, případně COM 2. U typu T přepíná rychlosti automaticky zabudovaný časový spínač tak, že po rozpojení svorky LS ventilátor dobíhá na nižší otáčky pro nastavenou dobu. Viz zapojení na další straně.

Hluk

• Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Montáž

• Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.

Pokyny

• Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
