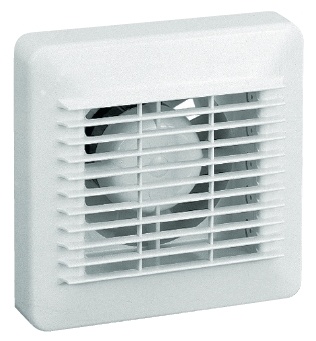

ELEKTRODESIGN VENTILÁTOR EDM 100 SZ

EDM 100 SZ IP44 malý axiální ventilátor

Malé axiální ventilátory pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze ve spojení s hygrostatem výhodně použít pro odvětrávání vlhkých prostor.

Skříň

• Skříň je z kvalitního nárazuvzdorného plastu, barva je určena bílá. Skříň k montáži na stěnu.

Oběžné kolo

• Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí.

Motor

• Motor je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40 °C. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP44, provedení H IP40, provedení 12 V IP57.

Svorkovnice

• Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

• Regulace otáček změnou napětí speciálními regulátory.

Hluk

• Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Varianty

• S – základní provedení
• Z - kuličková ložiska
• C – provedení s automatickou elektrickou zpětnou žaluziovou klapkou (zpožděnou o cca 45 s)
• T – zpožděný doběh cca 4–8 minut
• R – nastavitelný doběh 2–20 minut
• E - vestavěné čidlo reagující na světlo
• H - nastavitelný hygrostat
• VM – okenní provedení s tahovým vypínačem
• 12V – provedení s bezpečným napětím IP57

Montáž

• Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Provedení „Z“ bez omezení. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Pokyny

• Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přes stěnu. Ventilátory lze použít ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Varianty R a T je možné spouštět tlačítkem.
