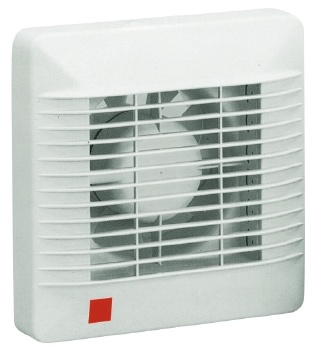

ELEKTRODESIGN VENTILÁTOR EDM 200 TZ

EDM 200 TZ IP44 malý axiální ventilátor

Malé axiální ventilátory pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze ve spojení s hygrostatem výhodně použít pro odvětrávání vlhkých prostor.

Skříň

• je z kvalitního nárazuvzdorného plastu, barva je bílá. Skříň je určena k montáži na stěnu.

Oběžné kolo

• je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí.

Motor

• je asynchronní s kotvou nakrátko a stíněným pólem, pro trvalý provoz. Maximální provozní teplota okolí je 40 ˚C. Motor má kuličková ložiska, tuková náplň je na dobu životnosti. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení a dvojitou izolaci. Krytí IP44, provedení H IP40.

Svorkovnice

• je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

• se provádí změnou napětí speciálními regulátory.

Hluk

• emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m ve volném akustickém poli.

Montáž

• Horizontálně i vertikálně. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Varianty

• S – základní provedení
• Z - uličková ložiska
• C – provedení s automatickou elektrickou zpětnou žaluziovou klapkou (zpožděnou o cca 45 s)
• T – zpožděný doběh cca 4–8 minut
• R – nastavitelný doběh 2–20 minut

Pokyny

• Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Varianty R a T je možné spouštět tlačítkem.
