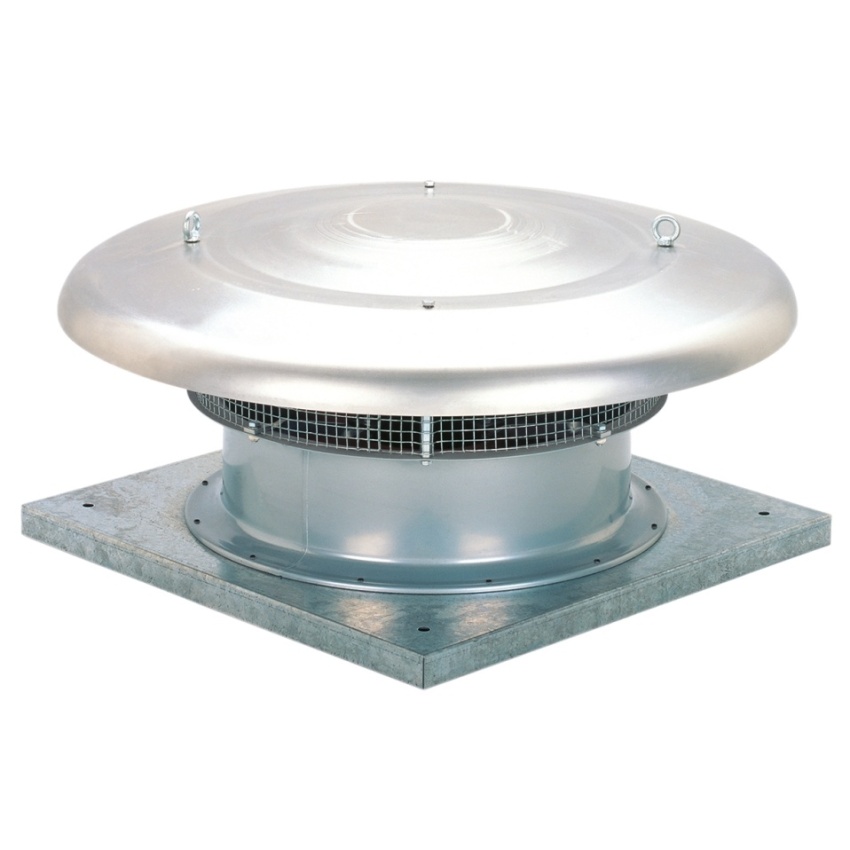

ELEKTRODESIGN VENTILÁTOR HCTB/4-400 B IP65 STŘEŠNÍ

Axiální střešní ventilátor HCTB/4-400 B IP65 pro horizontální odvod vzduchu.

Axiální střešní ventilátor HCTB/4-400 B IP65 je navržen pro horizontální odvod vzduchu a je vhodný pro větrání průmyslových hal, provozoven, bazénů a skladů. Skříň ventilátoru je vyrobena z pozinkovaného ocelového plechu, stříška z hliníkového plechu a motor je umístěn v proudu vzduchu. Oběžné kolo je axiální, s hliníkovým nábojem a plastovými lopatkami vyztuženými skelnými vlákny, staticky a dynamicky vyvážené. Motor je asynchronní s odporovou kotvou nakrátko, statorem s chladicími žebry a povrchovou úpravou černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou (kromě velikostí 800 až 1000). Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +70 °C, krytí IP65 (pro velikosti 800 až 1000 je pracovní teplota -30 až +40 °C a krytí IP55). Kuličková ložiska s tukovou náplní na dobu životnosti. Svorkovnice je standardně z černého plastu a obsahuje také rozběhový kondenzátor. Krytí svorkovnice je IP65. Regulace otáček se provádí změnou napětí nebo frekvence. Motory označené 400 V je možno přepínat pro snížení otáček přepínačem SD 2. Směr otáčení je pro přívod nebo odvod ve smyslu šipky na skříni ventilátoru. Při opačném směru je nutno změnit pořadí fází. Hluk emitovaný ventilátorem je uveden v tabulkách jako hodnoty akustického tlaku ve vzdálenosti 1,5 m, měřeno ve volném akustickém poli. Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Klíčové vlastnosti

• Průměr připojovacího potrubí: 630 mm
• Napájení: 230 V
• Maximální příkon: 340 W
• Maximální proud: 1,64 A
• Maximální otáčky: 1 290 min?1
• Krytí: IP65
