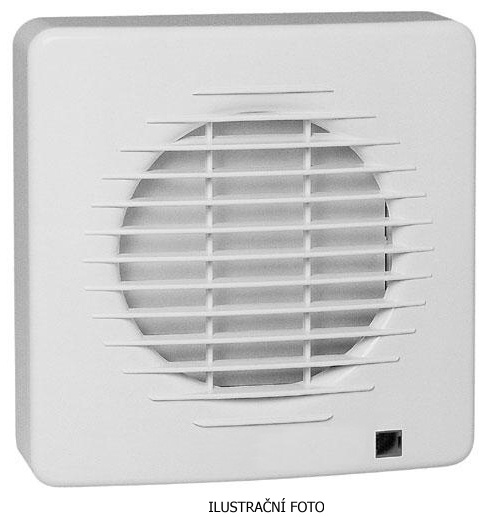

ELEKTRODESIGN VENTILÁTOR HEF 120 P

HEF 120 P IP44 malý axiální ventilátor

Malé axiální ventilátory pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů nebo ve spojení s hygrostatem pro odvětrání vlhkých prostor.

Skříň

• Skříň je z kvalitního nárazuvzdorného plastu, barva je bílá. Skříň je určena k montáži na stěnu.

Oběžné kolo

• Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má sedm aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí.

Motor

• Motor je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 ˚C. Motor má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení. Krytí IP44.

Svorkovnice

• Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Regulace otáček

• Regulace otáček se provádí změnou napětí speciálními regulátory.

Hluk

• Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Varianty

• P – provedení s automatickou, elektricky ovládanou zpětnou žaluziovou klapkou, při zapnutí a vypnutí dochází vlivem použitého termického pohonu ke zpoždění otevření a zavření žaluzie
• T – zpožděný pevný doběh 4–8 minut
• PT – jako P, navíc zpožděný pevný doběh 4–8 minut

Montáž

• Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení.

Pokyny

• Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Ventilátor je především určen pro velkoobchody elektro, sanita a aplikace, kde je kladen důraz na cenu ventilátoru. Dodává se jen s kluznými ložisky. Variantu T je možné spouštět tlačítkem.
