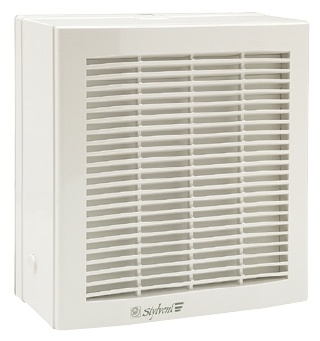

ELEKTRODESIGN VENTILÁTOR HV 230 A

HV 230 A malý axiální ventilátor

Malé axiální ventilátory vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.

Skříň

• Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou, u typu M ovládanou ručně, u typu AE, A a RC elektrickým pohonem zároveň při zapnutí ventilátoru. Model je vybaven kontrolkami provozu.

Oběžné kolo

• Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno centrálním šroubem proti sklouznutí.

Motor

• Motor je asynchronní s pomocnou fází v provedení s vnějším rotorem. Motor má kuličková uzavřená ložiska s tukovou náplní na dobu životnosti. Krytí IPX4. Provedení s dvojitou izolací a tepelnou ochranou.

Směr průtoku

• Směr průtoku je od oběžného kola k statoru, průtok lze měnit u modelu M šňůrkou tahového ovladače, u modelů AE a A regulátorem, u modelu RC dálkovým bezdrátovým ovládáním.

Svorkovnice

• Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.

Hluk

• V tabulce jsou uvedeny hodnoty akustického tlaku v bodě (B – obr. měření akustických parametrů), ve vzdálenosti 3 m, pro namontovaný ventilátor. V tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání (A) a výtlak.

Montáž

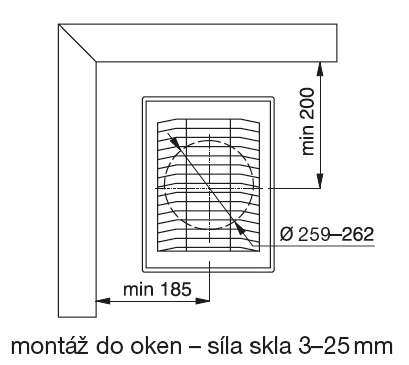

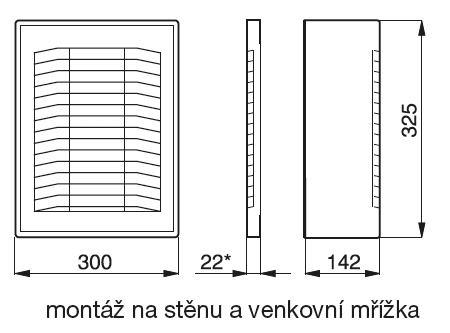

• Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.

Pokyny

• Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.
