ELEKTRODESIGN VENTILÁTOR HXBR/4-250 IP44

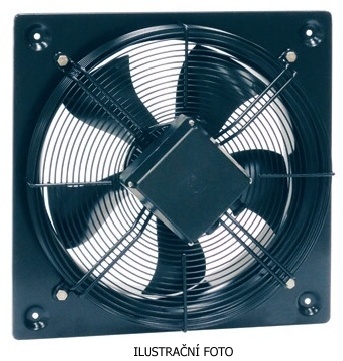

Nástěnný axiální ventilátor HXBR/4-250 IP44 od výrobce ELEKTRODESIGN.

Ventilátor HXBR/4-250 IP44 je nástěnný axiální ventilátor určený pro vyšší průtoky vzduchu a malé tlakové ztráty v potrubních systémech. Jeho skříň je vyrobena z ocelového galvanizovaného plechu s černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do průměru 355 mm, u větších průměrů jsou lopatky z hliníkové slitiny, tvar "SICKLE" je speciálně optimalizován pro maximální průtok a tlak při minimální hlučnosti. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem, s izolací třídy F a krytím IP44. Kuličková ložiska s tukovou náplní zajišťují dlouhou životnost. Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí, u třífázových typů pomocí frekvenčních měničů. Směr otáčení není možno měnit. Svorkovnice je standardně z černého plastu, u jednofázového provedení obsahuje také rozběhový kondenzátor. Montáž je možná v každé poloze osy motoru, v případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, je nutné použít pružné připojení k potrubí. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).

Klíčové vlastnosti

• Skříň z ocelového galvanizovaného plechu s černým lakem.
• Oběžné kolo z ocelového plechu s hliníkovými lopatkami pro větší průměry.
• Asynchronní motor s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem.
• Regulace otáček pomocí elektronických nebo transformátorových regulátorů.
• Možnost montáže v každé poloze osy motoru.
• Hluk měřený ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola.
