ELEKTRODESIGN VENTILÁTOR HXBR/4-560 IP54

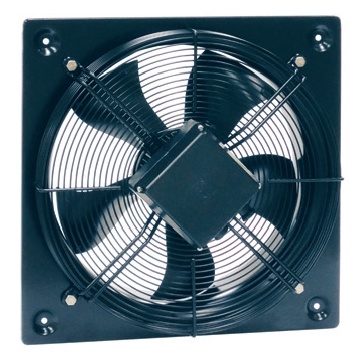

Nástěnný axiální ventilátor HXBR/4-560 IP54 od ELEKTRODESIGN.

Ventilátor HXBR/4-560 IP54 od ELEKTRODESIGN je určen pro nástěnnou instalaci a je vhodný pro průmyslové aplikace, jako je odvětrání hal, provozoven a skladů. Jeho skříň je vyrobena z ocelového galvanizovaného plechu s černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do ? 355 mm, vyšší průměry mají lopatky z hliníkové slitiny, tvar "SICKLE" je speciálně optimalizovaný pro maximální průtok a tlak při minimální hlučnosti. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem, s izolací třídy F a krytím IP54. Kuličková ložiska s tukovou náplní zajišťují dlouhou životnost. Maximální otáčky jsou 1 420 min?1, maximální výkon 1 084 W a maximální proud 4,60 A. Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí, u třífázových typů pomocí frekvenčních měničů. Směr otáčení nelze měnit. Montáž je možná v každé poloze osy motoru, v případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, je nutné použít pružné připojení k potrubí. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).

Klíčové vlastnosti

• Skříň z ocelového galvanizovaného plechu s černým lakem.
• Oběžné kolo s lopatkami z hliníkové slitiny tvaru "SICKLE" pro maximální průtok a tlak.
• Asynchronní motor s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem.
• Maximální otáčky 1 420 min?1, výkon 1 084 W, proud 4,60 A.
• Regulace otáček elektronickými nebo transformátorovými regulátory, u třífázových typů pomocí frekvenčních měničů.
• Montáž možná v každé poloze osy motoru, horizontální montáž vyžaduje otevření odtokových otvorů pro kondenzát.
