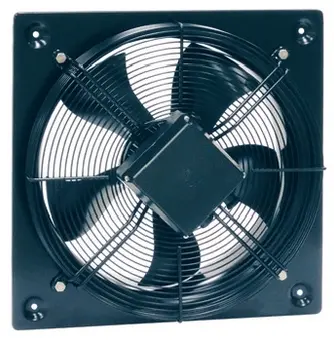

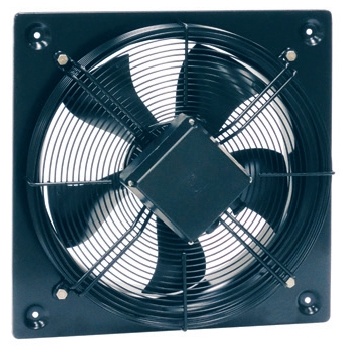

ELEKTRODESIGN VENTILÁTOR HXTR/4-500 IP54

ELEKTRODESIGN VENTILÁTOR HXTR/4-500 IP54 je nástěnný axiální ventilátor určený pro vyšší průtoky vzduchu a nízké tlakové ztráty v potrubních systémech. Jeho skříň je vyrobena z ocelového galvanizovaného plechu s černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo z ocelového plechu do průměru 355 mm, u větších průměrů s lopatkami z hliníkové slitiny, tvaru "SICKLE", optimalizované pro maximální průtok a tlak při minimální hlučnosti. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem, s izolací třídy F a krytím IP54. Kuličková ložiska s tukovou náplní zajišťují dlouhou životnost. Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí, u třífázových typů pomocí frekvenčních měničů. Směr otáčení není možno měnit. Svorkovnice je standardně z černého plastu, u jednofázového provedení obsahuje také rozběhový kondenzátor. Montáž je možná v každé poloze osy motoru, v případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů, je nutné použít pružné připojení k potrubí. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).

Klíčové vlastnosti

• Skříň z ocelového galvanizovaného plechu s černým lakem.
• Oběžné kolo z ocelového plechu s lopatkami z hliníkové slitiny.
• Motor s izolací třídy F a krytím IP54.
• Regulace otáček elektronickými nebo transformátorovými regulátory.
• Možnost montáže v každé poloze osy motoru.
• Hluk měřený ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola.
