ELEKTRODESIGN VENTILÁTOR TH 500/160 3V IP44 60ST C TŘÍOTÁČKOVÝ STŘEŠNÍ SP201100220

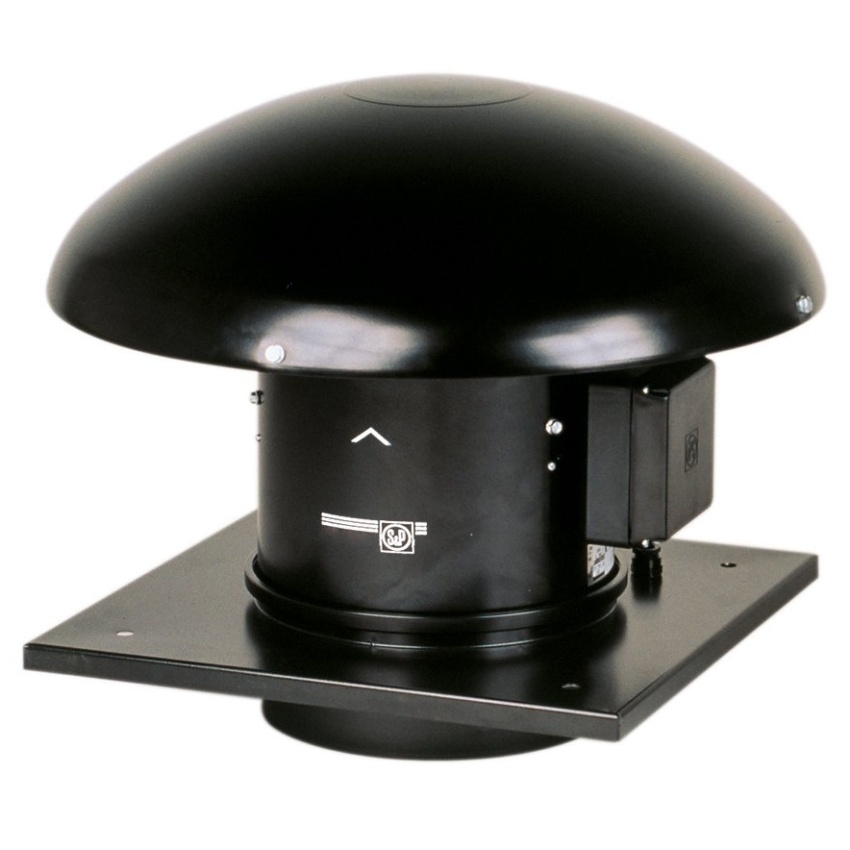

TH 500/160 3V IP44 střešní tříotáčkový ventilátor

Tříotáčkové střešní diagonální ventilátory.

Skříň

• Skříně ventilátorů TH 500 až TH 800 jsou vyrobeny z plastu, podstavec a stříška z ocelového plechu opatřeného černým epoxidovým lakem.

Oběžné kolo

• Diagonální oběžné kolo je vyrobeno z odolného ABS plastu.

Motor

• je asynchronní s kotvou nakrátko, s trojím vinutím pro troje otáčky. Motory jsou vybaveny tepelnou pojistkou. Kuličková ložiska s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44.

Svorkovnice

• je umístěna na skříni ventilátoru, obsahuje rozběhový kondenzátor.

Montáž

• Střešní ventilátory TH se montují základnou na vodorovné střešní konstrukce nebo zděné sokly. Dále je možno použít sokly JMS a JBS.

Regulace otáček

• se provádí standardně přepínačem, při požadavku na plynulou regulaci změnou napětí elektronickými nebo transformátorovými regulátory. Při použití elektronických fázově řízených regulátorů se může projevit parazitní hluk. V tom případě je nutno použít transformátorovou regulaci.

Směr průtoku

• Průtok vzdušiny je možno změnit otočením ventilátorového dílu s motorem a oběžným kolem po povolení a sejmutí stahovacích objímek.

Pokyny

• Ventilátor je univerzální pro odvod i přívod, změna použití je pouze otočením ventilátorové jednotky po uvolnění montážních spon a vložením (vyjmutím) usměrňovací vložky.
