ELEKTRODESIGN VENTILÁTOR TXTR/6-500 400 V

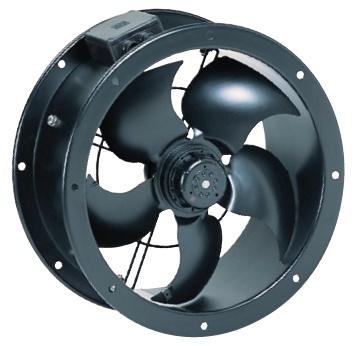

Axiální ventilátor TXTR/6-500 s krytím IP54 pro potrubní instalaci.

TXTR/6-500 je axiální ventilátor určený pro instalaci do potrubí, vhodný pro vyšší průtoky a nízké tlakové ztráty. Jeho skříň je vyrobena z ocelového galvanizovaného plechu s černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Oběžné kolo je z ocelového plechu do průměru 355 mm, u větších průměrů jsou lopatky z hliníkové slitiny, tvar 'SICKLE' je optimalizován pro maximální průtok a tlak při minimální hlučnosti. Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem, s izolací třídy F a krytím IP54. Maximální otáčky jsou 925 min?1, maximální výkon 222 W a maximální proud 0,40 A. Maximální teplota vzduchu je 70 °C. Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí, u třífázových typů pomocí frekvenčních měničů. Směr otáčení není možno měnit. Svorkovnice je standardně z černého plastu, u jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení). Montáž je možná v každé poloze osy motoru. Při horizontální montáži je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve volném poli ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m).

Klíčové vlastnosti

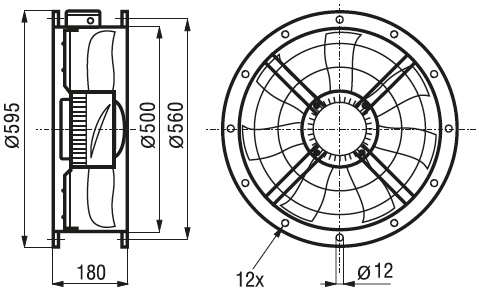

• Průměr připojovacího potrubí: 500 mm
• Maximální otáčky: 925 min?1
• Maximální výkon: 222 W
• Maximální proud: 0,40 A
• Maximální teplota vzduchu: 70 °C
• Krytí: IP54
