ELEM KRABICE PŘÍSTROJOVÁ NK 70 ŘADITELNÁ 1000580

Řaditelná přístrojová krabice ELEMAN NK 70 pro montáž elektroinstalačních přístrojů do neh... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 83730593 Zkopírováno

Kód dodavatele: 1000580 Zkopírováno

EAN: 8595177519704 Zkopírováno

Způsob montáže: Instalace pod omítku

Tvar: Kulaté

Konstrukce: Přístrojová krabice

Provedení: Jednotlivě

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
​

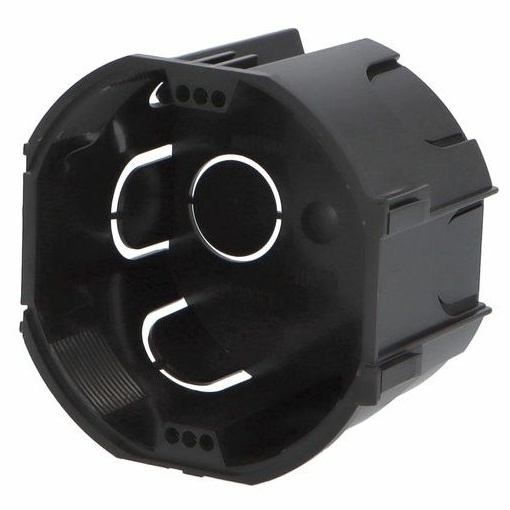

Řaditelná přístrojová krabice ELEMAN NK 70 pro montáž elektroinstalačních přístrojů do nehořlavých hmot, především pro vícenásobné rámečky.

Kruhová násuvná přístrojová krabice NK 70 slouží k montáži elektroinstalačních přístrojů do nehořlavých hmot. Je určena především pro vícenásobné rámečky a lze ji spojit v souvislou řadu ve svislém i vodorovném směru. Krabice má vnější průměr 73,5 mm a je vyrobena z materiálu ABS. Obsahuje 6 předznačených vstupů v plášti pro trubku dimenze 20 a na dně 2 vylamovací otvory pro trubku dimenze 16 a 20.

Klíčové vlastnosti

  • Řaditelná přístrojová krabice NK 70
  • Kruhové násuvné provedení
  • Pro montáž elektroinstalačních přístrojů do nehořlavých hmot
  • Vhodná především pro vícenásobné rámečky
  • Možnost spojení v souvislou řadu ve svislém i vodorovném směru
  • Vnější průměr 73,5 mm
  • Materiál ABS
  • Max. 16 A 400 V
  • 6 předznačených vstupů v plášti pro trubku dimenze 20
  • 2 vylamovací otvory na dně pro trubku dimenze 16 a 20
  • 2x3 otvory na rozteč 60 mm pro upevnění přístroje nebo víčka VUK68SK
  • Umožňuje montáž dvojzásuvky a přístroje s osovou vzdáleností 71 mm
  • Shoda s požadavky ČSN EN 60670-1
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Tvar Kulaté
Konstrukce Přístrojová krabice
Provedení Jednotlivě
Možnost propojení Ano
Osazení Bez
Průměr 68 mm
Délka 72 mm
Šířka 72 mm
Hloubka 48 - 48 mm
Vnitřní hloubka 40 mm
Pro počet přístrojových vložek 1
Upevnění přístrojů Šroubování nebo rozpínání
Se šrouby Ne
Průchodky vylamovací Ano
Pro průměr trubky 20 mm
Zavedení zezadu Ano
Počet vstupů 8
Materiál Plast
Povrchová ochrana Ostatní
Barva Ostatní
Typ krytu Bez
Průhledný kryt Ne
Upevnění víka Šroubované
Plombovatelné Ne
Zachování funkce Bez
Se stíněním Ne
Větruvzdorné Ne
Svorka ve fixované poloze Ne
Speciální použití Bez
Všechny parametry
Název parametru Hodnota
Způsob montáže Instalace pod omítku
Tvar Kulaté
Konstrukce Přístrojová krabice
Provedení Jednotlivě
Možnost propojení Ano
Osazení Bez
Průměr 68 mm
Délka 72 mm
Šířka 72 mm
Hloubka 48 - 48 mm
Vnitřní hloubka 40 mm
Pro počet přístrojových vložek 1
Upevnění přístrojů Šroubování nebo rozpínání
Se šrouby Ne
Průchodky vylamovací Ano
Pro průměr trubky 20 mm
Zavedení zezadu Ano
Počet vstupů 8
Materiál Plast
Povrchová ochrana Ostatní
Barva Ostatní
Typ krytu Bez
Průhledný kryt Ne
Upevnění víka Šroubované
Plombovatelné Ne
Zachování funkce Bez
Se stíněním Ne
Větruvzdorné Ne
Svorka ve fixované poloze Ne
Speciální použití Bez
