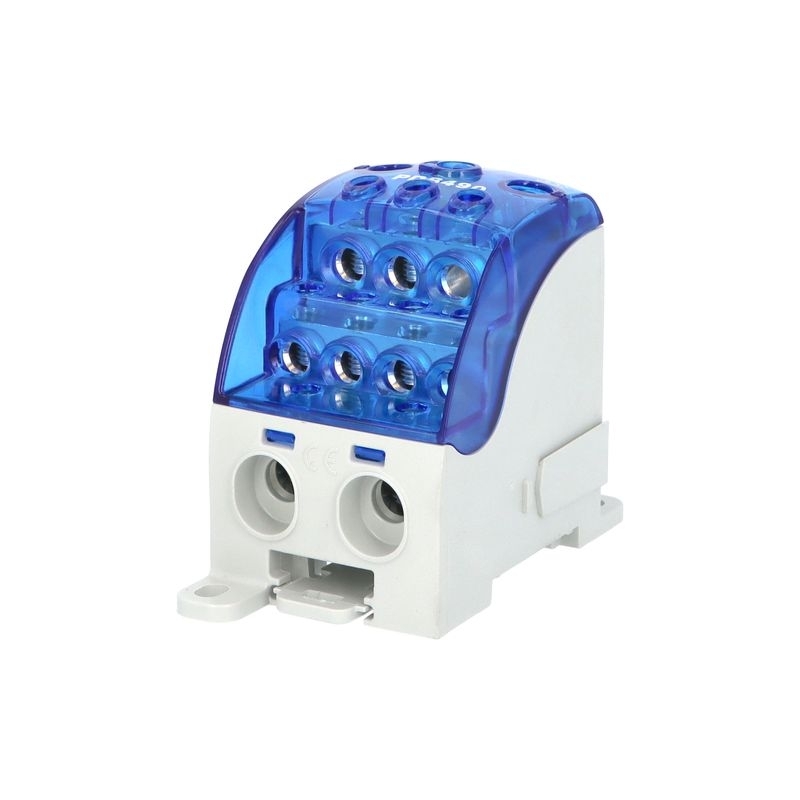

ELEMAN BLOK PRO ROZDĚLENÍ FÁZÍ PDB 490, 1PÓL., 490A, 1000V, MODRÝ 1004083

Blok pro rozdělení fází PDB 490, 1pólový, pro CU vodiče, jmenovitý proud 490A, jmenovité n... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 83476858 Zkopírováno

Kód dodavatele: 1004083 Zkopírováno

EAN: 4051589209090 Zkopírováno

Počet pólů: 1

Jmenovitý proud: 490 A

Druh připojení: Šroubování

Způsob montáže: DIN lišta/šroub

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Blok pro rozdělení fází PDB 490, 1pólový, pro CU vodiče, jmenovitý proud 490A, jmenovité napětí 1000V AC/1500V DC, barva modrá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2 a 24x10mm plochý vodič, výstup 2x35mm2, 3x25mm2, 4x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Bloky PDB jsou řaditelné do sebe.

Hlavní přednosti:
  • montáž na nosnou lištu
  • úspora místa uvnitř rozváděče
  • dostatek připojovacích míst
  • jmenovité napětí 1000 V AC / 1500 V DC
  • řaditelné vedle sebe
Název parametru Hodnota
Počet pólů 1
Jmenovitý proud 490 A
Druh připojení Šroubování
Způsob montáže DIN lišta/šroub
Počet vstupů 2
Počet výstupů 9
Vhodné pro masivní vodiče Ano
Vhodné pro vícedrátové vodiče Ano
Vhodné pro jemné lankové vodiče Ne
Vhodné pro jemné vodiče bez koncovky kabelu Ne
Vhodné pro velmi jemné vodiče Ne
Vhodné pro velmi jemné vodiče bez koncovky kabelu Ne
Průřez vodiče, příkon 95 - 185
Průřez vodiče, výkon 1.5 - 35
Průřez vodiče, vstupní AWG 0 - 0
Průřez vodiče, výstup AWG 2 - 16
Zajištěné proti dotyku Ano
Výška 72.5 mm
Šířka 52.7 mm
Hloubka 95 mm
