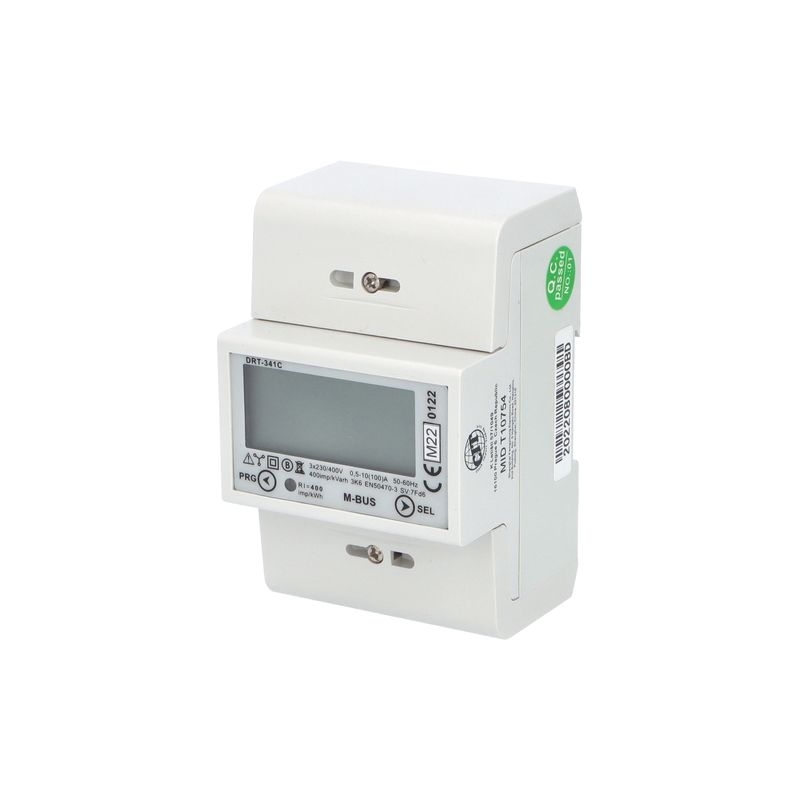

ELEMAN ELEKTROMĚR DRT-341C 100A MID B+D M-BUS 4 MOD. LCD 3-FÁZ. 1-TAR. 1008832

Podružný 3-fázový 1-tarifní digitální elektroměr pro přímé fakturační měření DRT-341C 100A... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 83474562 Zkopírováno

Kód dodavatele: 1008832 Zkopírováno

EAN: 8595597913175 Zkopírováno

Typ měřidla: Elektronické

Jmenovitý proud (In): 10 A

Maximální proud (Imax): 100 A

Jmenovité napětí (Un) N-L: 220 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Podružný 3-fázový 1-tarifní digitální elektroměr pro přímé fakturační měření DRT-341C 100A MID (certifikace MID). M-Bus komunikace.
Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné i jalové elektrické energie v přímém zapojení do obvodu. Je určen na podružná fakturační měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách (MID certifikace). Elektroměr zobrazuje aktuální napětí i proud v každé fázi, činný i jalový výkon, frekvenci a účiník. Jedná se o přesný elektroměr který má velký podsvícený LCD display a zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 20ti let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED bliká při odběru fáze. Elektroměr umožňuje M-Bus komunikaci a také disponuje impulzním výstupem 400imp. / 1kWh ==> na svorkách S0+ a S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka jen 70 mm (4 mod.) -> šetří prostor v rozváděči. Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2, lze je i zaplombovat. Svorky pro nulový vodič "N" jsou vzájemně (galvanicky) propojené a není nutné rozdělovat "N" vodič. Vlastní spotřeba je max. 2W / 10VA / fáze .
Název parametru Hodnota
Typ měřidla Elektronické
Jmenovitý proud (In) 10 A
Maximální proud (Imax) 100 A
Jmenovité napětí (Un) N-L 220 - 230 V
Jmenovité napětí (Un) L-L 380 - 400 V
Kmitočet 50 - 60 Hz
Třída přesnosti B
Druh pólu Čtyřvodičový kabel
Provedení Přímé měření
Druh energie Činný výkon
Vhodné pro Odběr
Tarifní provedení Jedna sazba
Cejchováno Ne
Certifikace Vnitrostátní
Výstup impulzu Elektrické
Četnost impulzů 0 - 400
Druh zobrazení Digitální
Způsob montáže Montáž
Šířka v modulárních jednotkách 4
Šířka 70 mm
Hloubka 64.5 mm
Výška 110 mm
Typ rozhraní M sběrnice
Počet míst 8
Krytí (IP) IP51
Spotřeba energie 2 VA
