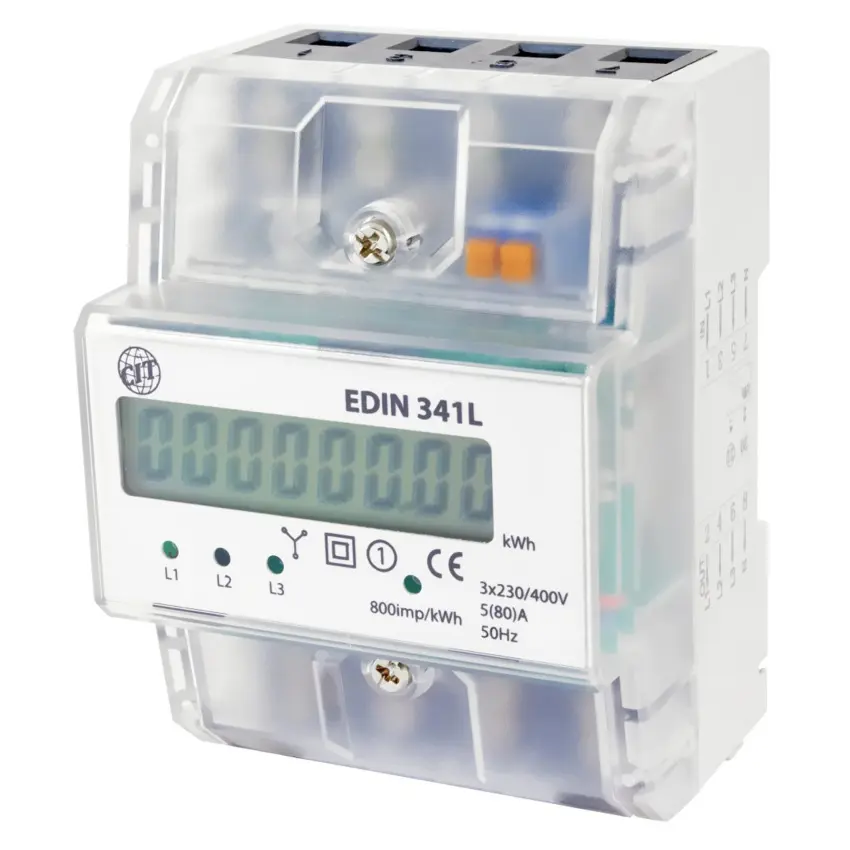

ELEMAN ELEKTROMĚR EDIN 341L, 80A, 4,5MOD LCD 3-FÁZ. 1-TAR. PODRUŽ. 1008830

Třífázový elektroměr s LCD displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,25 A) až po 80 A, velký podsvícený LCD displej zobrazuje hodnoty na číselníku od 000000,01 až 999999,99 [kWh] a to bez přivedeného napájení po dobu až 10 let (záleží na okolním prostředí), zobrazené naměřené hodnoty nelze vymazat. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (20) S0+ a (21) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 76 mm (4,5 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2, svorky pro nulový vodič „N“ jsou vzájemně (galvanicky) propojené a není nutné rozdělovat „N“ vodič. Utahovací moment šroubů : svorka č. 1-8 = 2,0 - 3,0 Nm, svorka č. 20-21 = 1,0 - 1,2 Nm. Vlastní spotřeba je menší než 2 W.

Technické údaje

- Jmenovité napětí 3 x 230 / 400 V
(+ 15% / - 20%)
- Proudový rozsah 5 (80) A
- Třída přesnosti 1
- Frekvence 50 Hz
- Zkušební výstup LED - 800 imp./kWh
- Indikace odběru LED (A,B,C)
- Zobrazení na displeji 6+2
(999999,99 kWh)
- Vnitřní spotřeba ≤ 0.2W; ≤ 8VA
- Náběhový proud 0,4% Ib
- Impulsní výstup
konstanta výstupu 800 imp./kWh
- Napětí 12-27V DC
- Proud 27mA
- Maximální délka vodiče 20 m
- Šířka pulsu 90 ms
- Svorky číslo 20 (+), 21 (-)
- Maximální hodnoty
- Napětí 60 V DC
- Proud 50 mA
- Lišta DIN dle EN 50022 - šířka 35 mm
- Elektrické krytí IP20
- Maximální průměr vodiče 35 mm2
- Utahovací moment 2 - 5 Nm
- Maximální relativní vlhkost
průměrná 75%
krátkodobá maximálně 95%
- Rozsah teplot vnitřní prostředí - okolní
teplota -20°C až + 70°C
