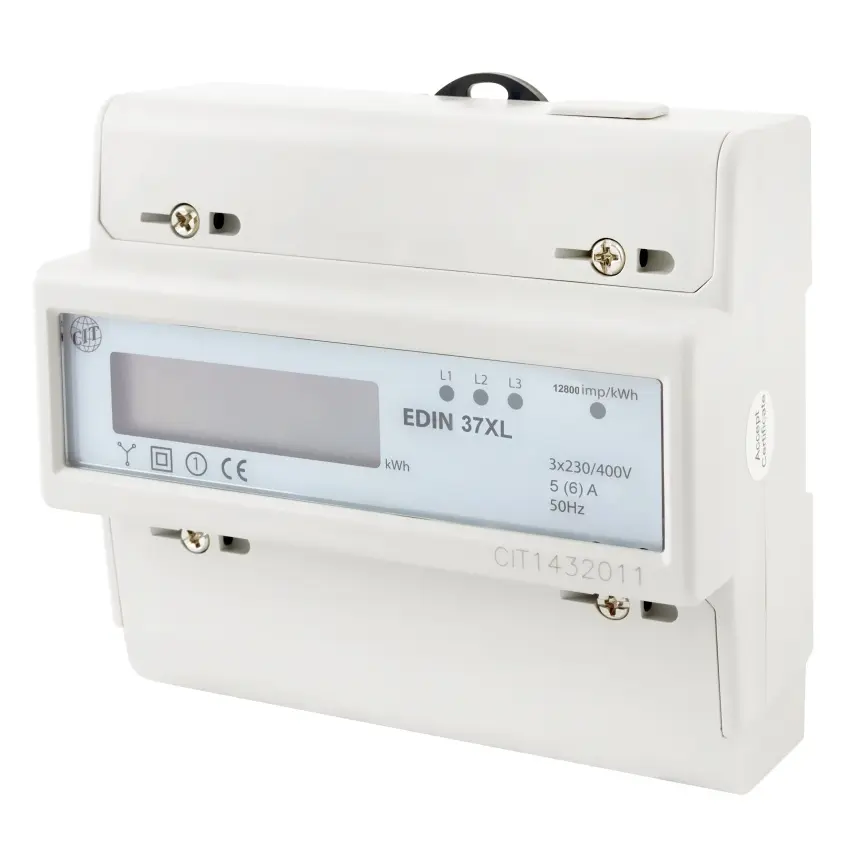

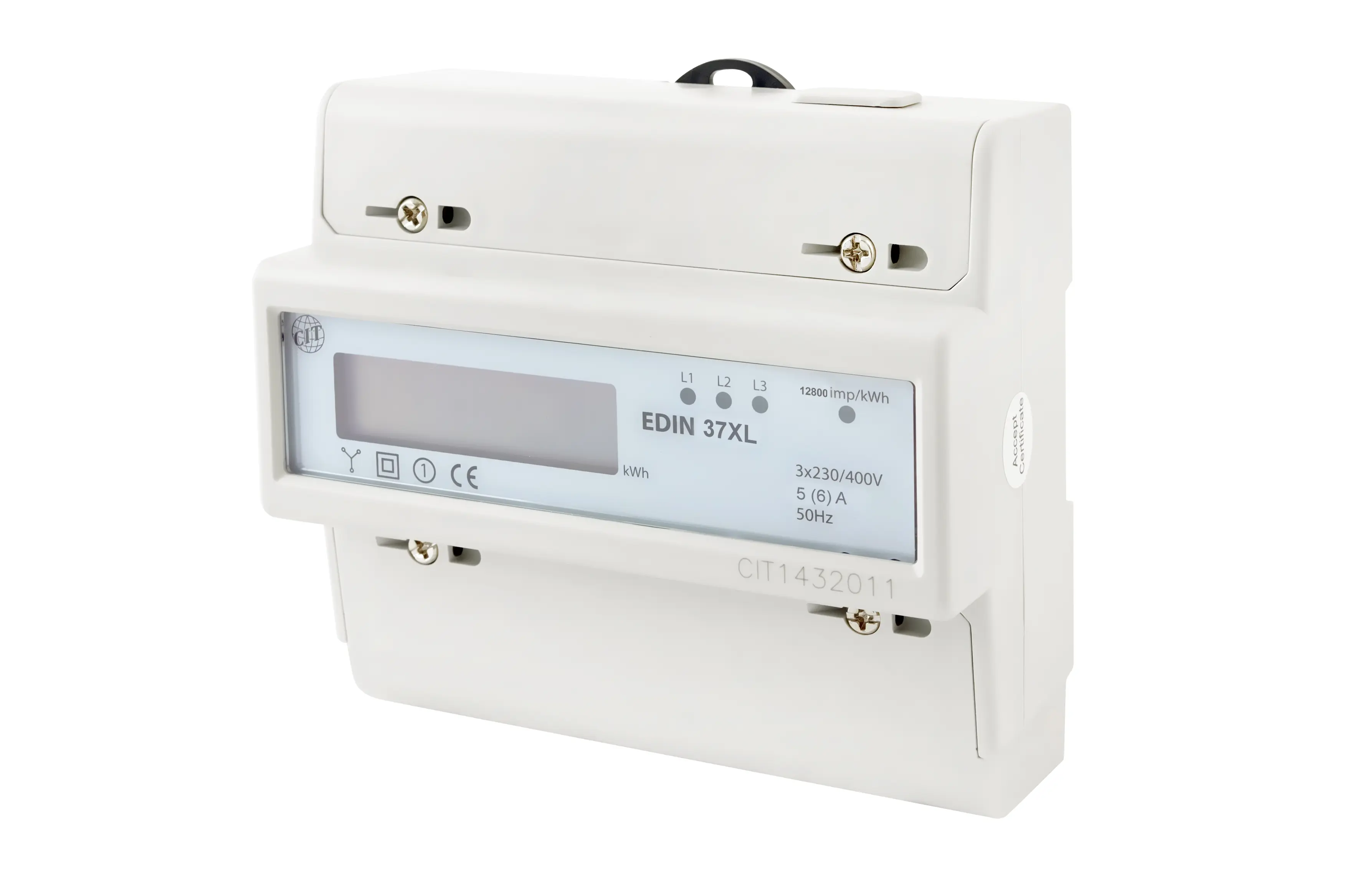

ELEMAN ELEKTROMĚR EDIN 37XL X/5 7MOD. LCD 3-FÁZ. 1-TAR. PODRUŽNÝ NEPŘÍMÉ MĚŘ. 1008971

Nepřímé měření X/5 A Třída přesnosti 1 LCD displej S0 impulsní výstup Montáž na DIN lištu ... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 82292562 Zkopírováno

Kód dodavatele: 1008971 Zkopírováno

EAN: 8595597913151 Zkopírováno

Typ měřidla: Elektronické

Jmenovitý proud (In): 1.5 A

Maximální proud (Imax): 5 A

Jmenovité napětí (Un) N-L: 220 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
  • Nepřímé měření X/5 A
  • Třída přesnosti 1
  • LCD displej
  • S0 impulsní výstup
  • Montáž na DIN lištu
  • Šířka 122 mm (7 modulů)

Technické údaje

- Jmenovité napětí 3 x 230 / 400 V
(+ 15% / - 20%)
- Proudový rozsah 5 (6) A
- Třída přesnosti 1
- Frekvence 50 Hz
- Zkušební a impulsní výstup 12800 imp./kWh
- Indikace odběru LED (A,B,C)
- Zobrazení na displeji 5+2
(999999,9 kWh)
- Vnitřní spotřeba ≤ 0.2W; ≤ 10VA
- Náběhový proud 0,4% Ib
- Impulsní výstup
konstanta výstupu 800 imp./kWh
- Napětí 12-27V DC
- Proud 27mA
- Maximální délka vodiče 20 m
- Šířka pulsu 40 ms
- Svorky číslo 9 (+), 8 (-)
- Maximální hodnoty
- Napětí 60 V DC
- Proud 50 mA
- Maximální průměr vodiče 35 mm2
- Utahovací moment 2 - 5 Nm
- Maximální relativní vlhkost
průměrná 75%
krátkodobá maximálně 95%
- Rozsah teplot vnitřní prostředí - okolní
teplota -20°C - + 70°C

Název parametru Hodnota
Typ měřidla Elektronické
Jmenovitý proud (In) 1.5 A
Maximální proud (Imax) 5 A
Jmenovité napětí (Un) N-L 220 - 230 V
Jmenovité napětí (Un) L-L 380 - 400 V
Kmitočet 50 - 60 Hz
Třída přesnosti A
Druh pólu Čtyřvodičový kabel
Druh energie Činný výkon
Vhodné pro Odběr
Tarifní provedení Jedna sazba
Cejchováno Ne
Certifikace Vnitrostátní
Výstup impulzu Elektrické
Druh impulzu S0
Četnost impulzů 0 - 12800
Druh zobrazení Digitální
Způsob montáže Montáž
Šířka v modulárních jednotkách 7
Typ rozhraní Bez
S kódem blokování Ne
Počet míst 6
Krytí (IP) IP20
Šířka 122.5 mm
Hloubka 65 mm
Výška 100 mm
Spotřeba energie 0.2 VA
Všechny parametry
Název parametru Hodnota
Typ měřidla Elektronické
Jmenovitý proud (In) 1.5 A
Maximální proud (Imax) 5 A
Jmenovité napětí (Un) N-L 220 - 230 V
Jmenovité napětí (Un) L-L 380 - 400 V
Kmitočet 50 - 60 Hz
Třída přesnosti A
Druh pólu Čtyřvodičový kabel
Druh energie Činný výkon
Vhodné pro Odběr
Tarifní provedení Jedna sazba
Cejchováno Ne
Certifikace Vnitrostátní
Výstup impulzu Elektrické
Druh impulzu S0
Četnost impulzů 0 - 12800
Druh zobrazení Digitální
Způsob montáže Montáž
Šířka v modulárních jednotkách 7
Typ rozhraní Bez
S kódem blokování Ne
Počet míst 6
Krytí (IP) IP20
Šířka 122.5 mm
Hloubka 65 mm
Výška 100 mm
Spotřeba energie 0.2 VA
