ELEMAN SVORKOVNICE PŘÍSTROJOVÁ PA12S 12X2,5-10MM2 T85 PP ČERNÁ MOSAZNÁ HRANATÁ 1101052

ELEMAN PA12S je 12pólová přístrojová šroubová svorkovnice pro vodiče s průřezem 2,5 až 10 ... Zobrazit více

Výrobce: ELEMAN

Kód produktu: 83734022 Zkopírováno

Kód dodavatele: 1101052 Zkopírováno

EAN: 8592847005536 Zkopírováno

Středová vzdálenost otvorů: 12 mm

Provedení testované ohledně nebezpečí výbuchu 'Ex e': Ne

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0 - 0 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 2.5 - 10 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

ELEMAN PA12S je 12pólová přístrojová šroubová svorkovnice pro vodiče s průřezem 2,5 až 10 mm², se jmenovitým proudem 57 A a napětím 500 V.

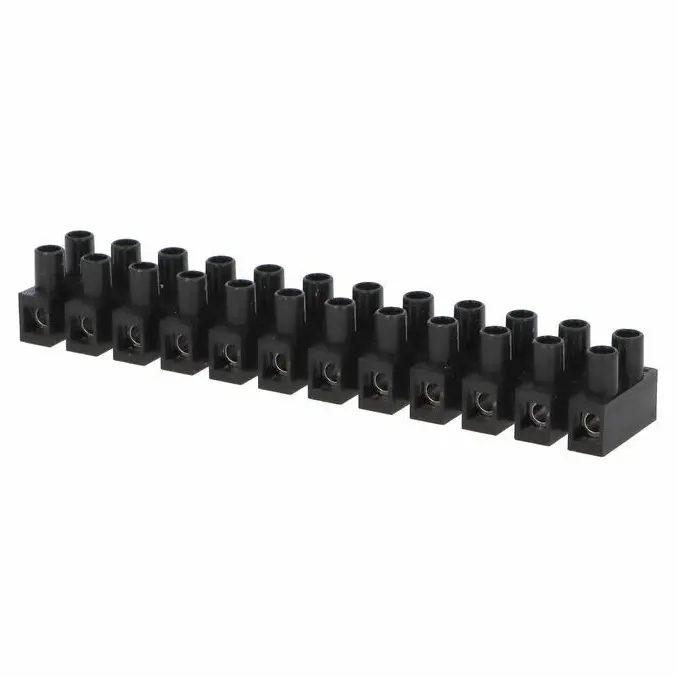

Přístrojová svorkovnice ELEMAN PA12S má 12 pólů a hranaté černé pouzdro z polypropylenu. Je určena pro pevné vodiče a laněné vodiče opatřené dutinkou, přičemž pod jedním šroubem lze upevnit jeden vodič. Odizolované vodiče se připevňují šroubovým spojením a šroub dosedá přímo na vodič. Svorkovnici lze nožem nebo jiným nástrojem zkrátit na požadovaný počet pólů. Mosazné svorky mají poniklovanou povrchovou úpravu a celkové rozměry svorkovnice jsou 139,6 × 18,6 × 23,4 mm.

Klíčové vlastnosti

  • 12pólová přístrojová šroubová svorkovnice
  • Pro vodiče s průřezem 2,5 až 10 mm²
  • Jmenovitý proud 57 A
  • Jmenovité napětí 500 V
  • Černé hranaté pouzdro
  • Materiál pouzdra PP polypropylen
  • Poniklované mosazné svorky
  • Teplotní odolnost T85
  • Vhodná pro pevné vodiče a laněné vodiče s dutinkou
  • Pod jedním šroubem lze upevnit jeden vodič
  • Možnost krácení na požadovaný počet pólů
  • Rozměry 139,6 × 18,6 × 23,4 mm
  • Produktový kód 1101052
Název parametru Hodnota
Středová vzdálenost otvorů 12 mm
Provedení testované ohledně nebezpečí výbuchu 'Ex e' Ne
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0 - 0 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 2.5 - 10 mm2
Připojitelný průřez jednodrátového vodiče 2.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 0 - 0 mm2
Jmenovitý proud In 57 A
Jmenovité napětí 500 V
Typ el. připojení 1 Připojení svorkou
Typ el. připojení 2 Připojení svorkou
Počet pólů 12
Počet míst upnutí pro každý pól 2
Způsob montáže Přímá montáž
Materiál izolačního tělesa Termoplast
Provozní teplota 0 - 85 °C
Šířka 139.6 mm
Výška 18.6 mm
Hloubka 23.4 mm
Barva Černá
Transparentní Ne
