ELKO EP RELÉ COS-2/400AC HLÍDACÍ 5236

Elko EP COS-2/400V Používá se pro kontrolu fázového posuvu mezi proudem a napětím ve 3-fá... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 83453709 Zkopírováno

Kód dodavatele: 5236 Zkopírováno

EAN: 8595188152365 Zkopírováno

Typ el. připojení: Připojení svorkou

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 400 - 400 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 400 - 400 V

Jmenovité řídicí napájecí napětí Us DC: 0 - 0 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

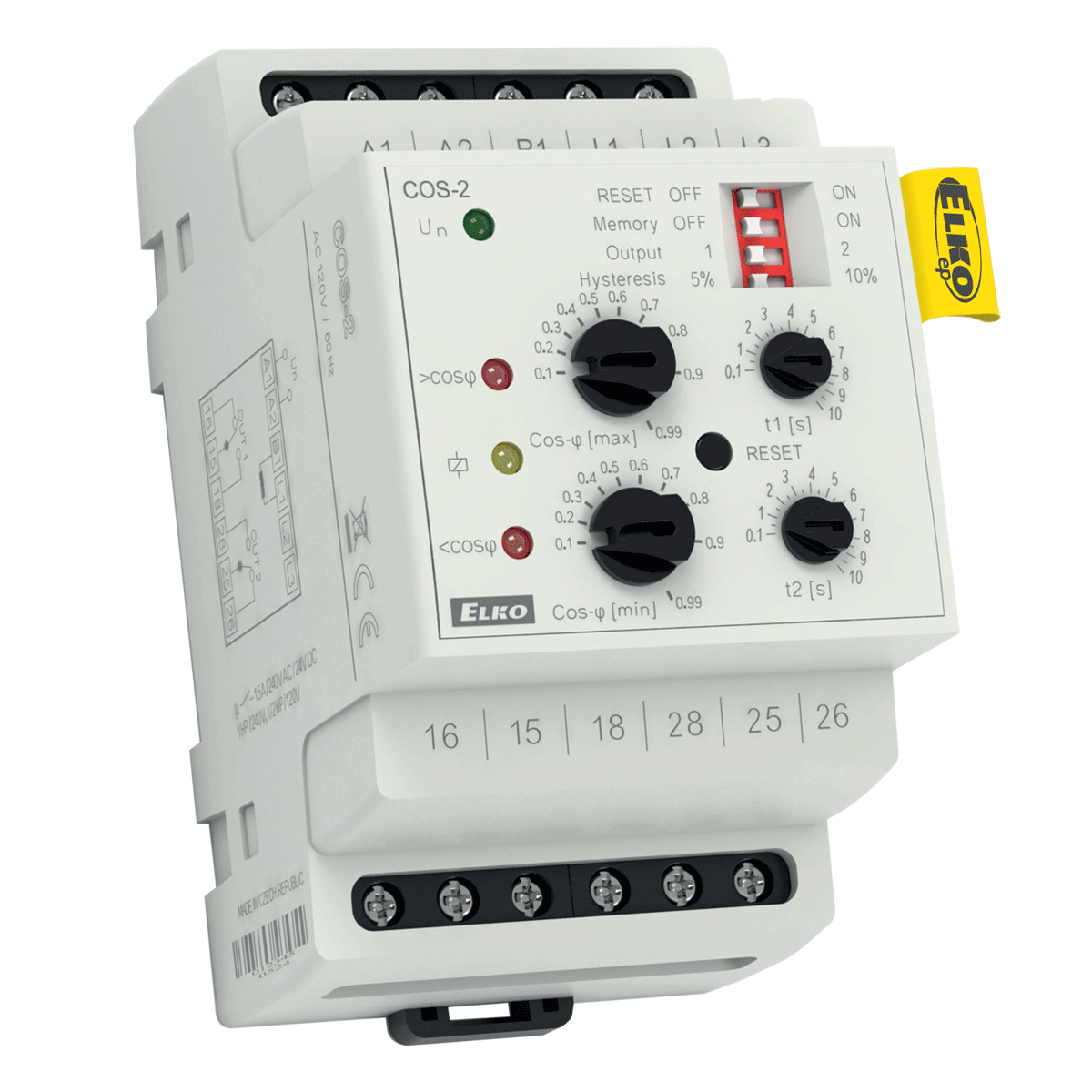

Elko EP COS-2/400V

Používá se pro kontrolu fázového posuvu mezi proudem a napětím ve 3-fázových nebo 1-fázových sítích. relé hlídá v 3fázových nebo 1fázových sítích fázový posun mezi proudem a napětím – vyhodnocuje COS ? (náhrada COS-1) • relé je předurčeno pro hlídání přetížení / odlehčení motorů • relé je určeno pro obvody 3 x 400 / 230V • galvanicky oddělené napájení AC 230V, AC 110V, AC 400V nebo AC/DC 24V • nastavitelná horní a spodní úroveň COS ? • možnost rozšíření proudového rozsahu pomocí proudového převodního transformátoru • nastavitelná funkce „PAMĚŤ“ • dvě výstupní relé (pro každou úroveň samostatné) • nastavitelná prodleva eliminující rozběh motoru • výstupní kontakt 2x přepínací 16A / 250V AC1 • v provedení 3-MODUL, upevnění na DIN lištu

Název parametru Hodnota
Typ el. připojení Připojení svorkou
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
S odnímatelnými svorkami Ne
Jmenovité napětí 400 - 400 V
Měřicí proud 0.1 - 16 A
Jmenovitý provozní kmitočet 50 - 60 Hz
Počet fází 3
Nastavitelná hodnota odezvy pro cos fi 0.1 - 0.99
Min. nastavitelná doba zpoždění odezvy 0.5 s
Max. přípustná doba zpoždění odezvy 30 s
Min. nastavitelná doba zpoždění odtahu 0 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 2
Šířka 52 mm
Výška 90 mm
Hloubka 65 mm
