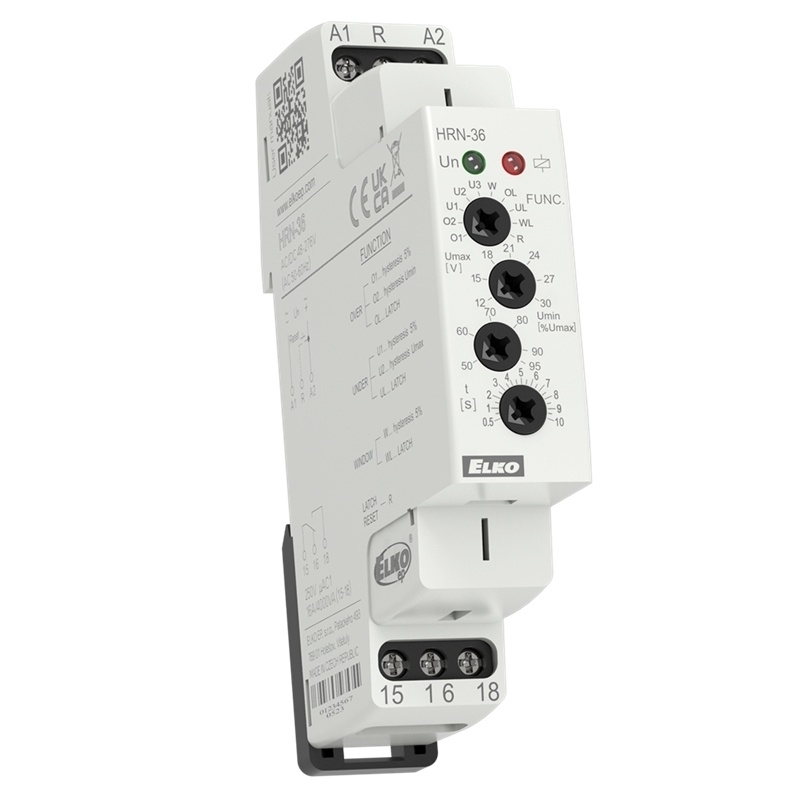

ELKO EP RELÉ HRN-36 MULTIFUNKČNÍ DC 8495 standard

Multifunkční hlídací napěťové relé DC - HRN-36 Slouží k hlídání velikosti stejnosměrného n... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 83455985 Zkopírováno

Kód dodavatele: 8495 Zkopírováno

EAN: 8595188184953 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Multifunkční hlídací napěťové relé DC - HRN-36

  • Slouží k hlídání velikosti stejnosměrného napětí v 1-fázových obvodech.
  • Napájení z hlídaného napětí.
  • Hlídá překročení horní úrovně napětí (Umax) a pokles pod spodní úroveň napětí (Umin) – podle zvolené funkce.
  • Plynulé nastavení obou napěťových úrovní – spodní úroveň Umin se nastavuje v % z horní úrovně Umax.
  • Nastavitelná časová prodleva (pro eliminaci krátkodobých napěťových poklesů a špiček).
  • Možnost volby funkcí s pamětí chybového stavu (Latch).
  • Paměť chybového stavu je možno resetovat ovládacím vstupem (R).
  • Měří skutečnou efektivní hodnotu napětí - TRUE RMS.

TECHNICKÉ PARAMTERY

  • Nastavitelné přepětí: Ano
  • Nastavitelné podpětí: Ano
  • Hlídaný rozsah: DC 6 - 30 V
  • Výstup: 1x přepínací, 16 A
  • Provedení: 1-MODUL
  • Napájecí napětí: z hlídaného napětí
  • Rozměry: 90 x 17.6 x 64 mm
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ne
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ne
Možná jednofázová hystereze Ne
Možná třífázová hystereze Ne
Obsahuje funkci stejnosměrného podpětí Ano
Obsahuje funkci stejnosměrného přepětí Ano
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 6 - 30 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti DC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 6 - 30 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 6 - 30 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání DC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.5 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
