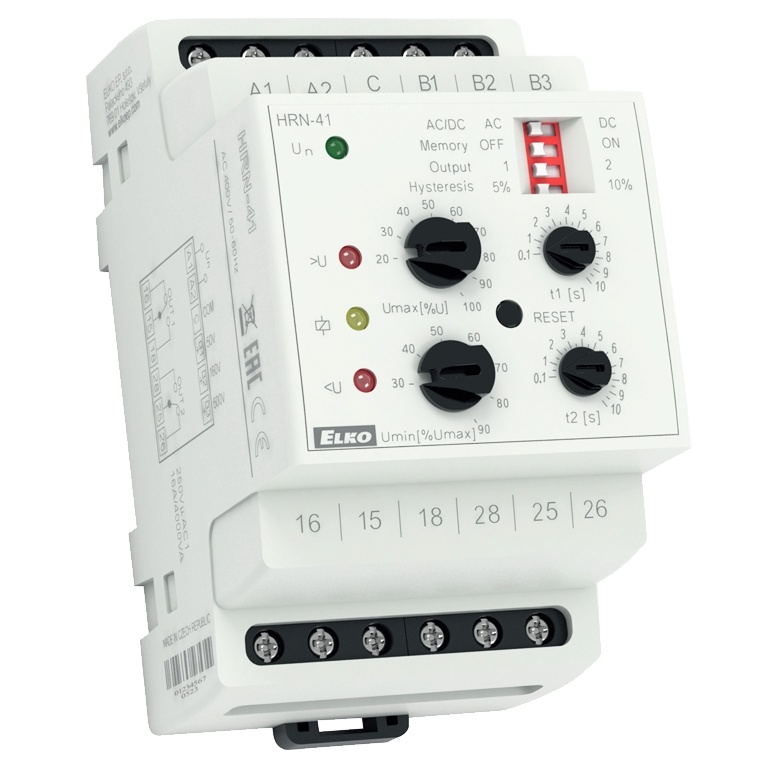

ELKO EP RELÉ HRN-41 400V HLÍDACÍ NAPĚT. 4722

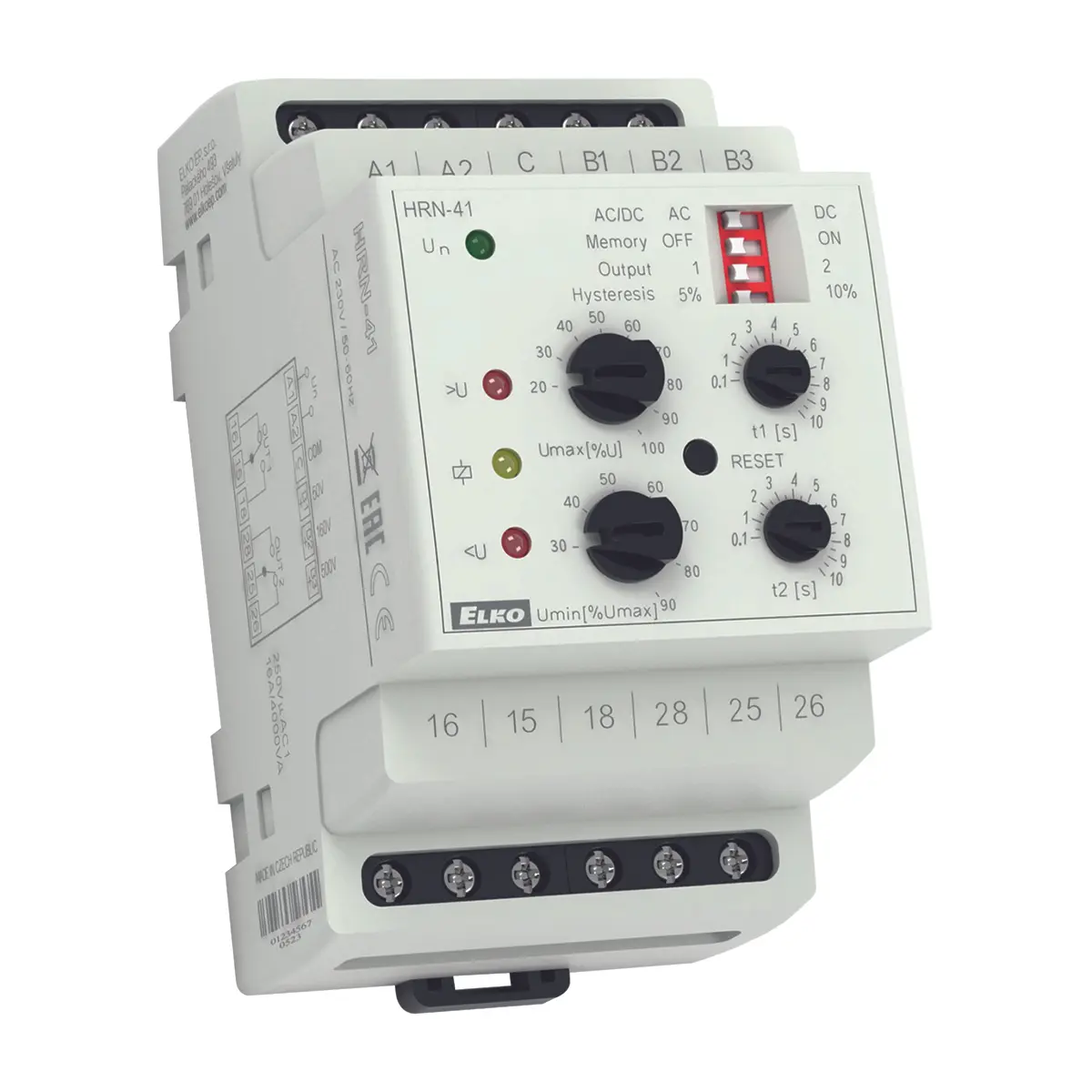

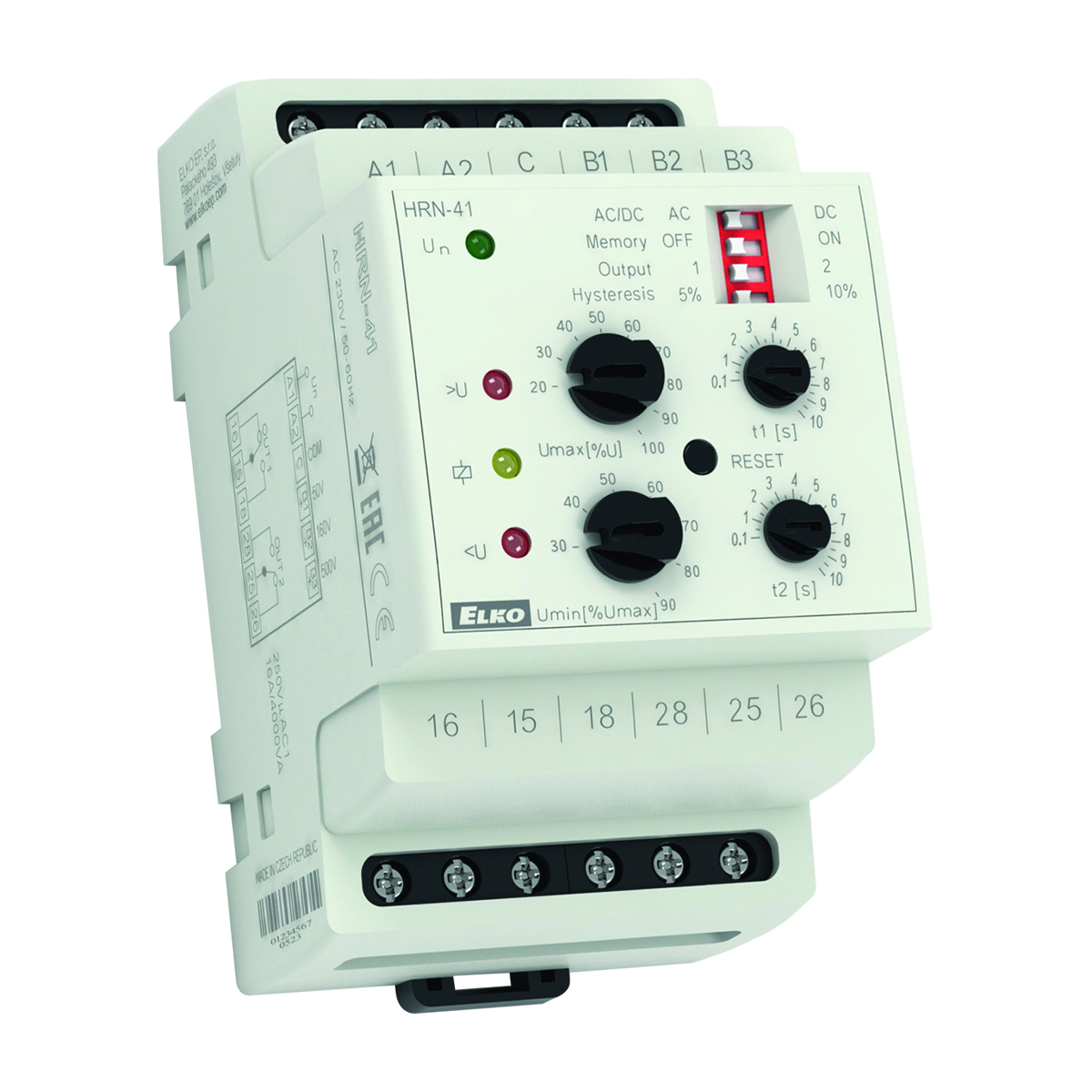

ELK_HRN-41_400.jpg HRN-41_230.jpg
Elko EP HRN-41/400V Používá se pro hlídání DC i AC jednofázových napětí ve třech rozsazíc... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 82290522 Zkopírováno

Kód dodavatele: 4722 Zkopírováno

EAN: 8595188140423 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Elko EP HRN-41/400V

Používá se pro hlídání DC i AC jednofázových napětí ve třech rozsazích. POPIS Kontrola velikosti napětí ve dvou nezávislých úrovních (přepětí/podpětí). Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko RESET Funkce druhého relé (samostatně/paralelně) Nastavitelná prodleva pro eliminaci krátkodobých výpadků a špiček pro každou úroveň. Nastavení hlídané úrovně Umax (v % rozsahu) a hlídané úrovně Umin (v % z nastavené horní meze – funkce HYSTEREZE) galvanicky oddělené napájení od měřících vstupů (oproti hlídacím relé řady HRN-3) TECHNICKÉ PARAMETRY napájecí napětí AC 230 V, AC 400 V nebo AC/DC 24 V hlídané rozsahy 1. rozsah: 10 – 50 V (vstupní odpor 212 k?, max. trvalé napětí 100 V) 2. rozsah: 32 – 160 V (vstupní odpor 676 k?, max. trvalé napětí 300 V) 3. rozsah: 100 – 500 V (vstupní odpor 2,12 M?, max. trvalé napětí 600 V) výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 4 000 VA) pro každou sledovanou úroveň napětí v provedení 3-MODUL, upevnění na DIN lištu

Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ne
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ne
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ne
Obsahuje funkci stejnosměrného podpětí Ano
Obsahuje funkci stejnosměrného přepětí Ano
Obsahuje funkci stejnosměrné hystereze Ano
Měřicí rozsah napětí 1 10 - 500 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC/DC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC/DC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 2
Počet spínacích kontaktů 2
Počet přepínacích kontaktů 2
Šířka 52 mm
Výška 90 mm
Hloubka 65 mm
