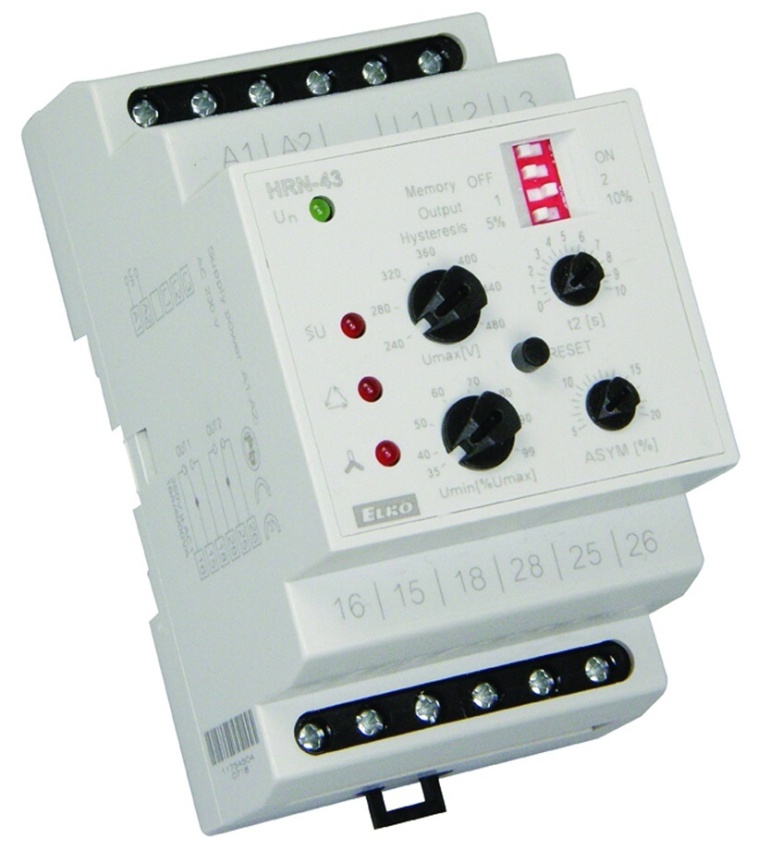

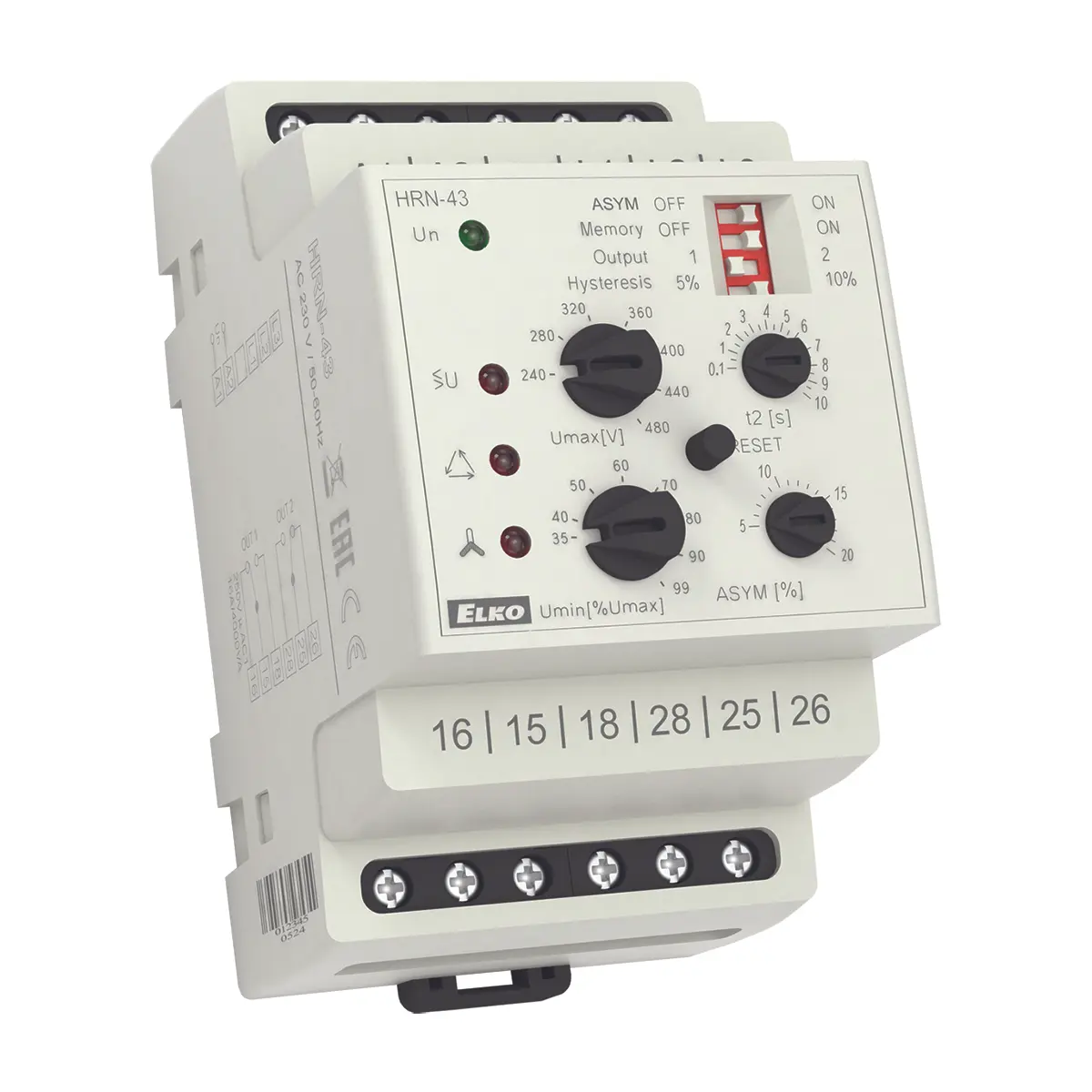

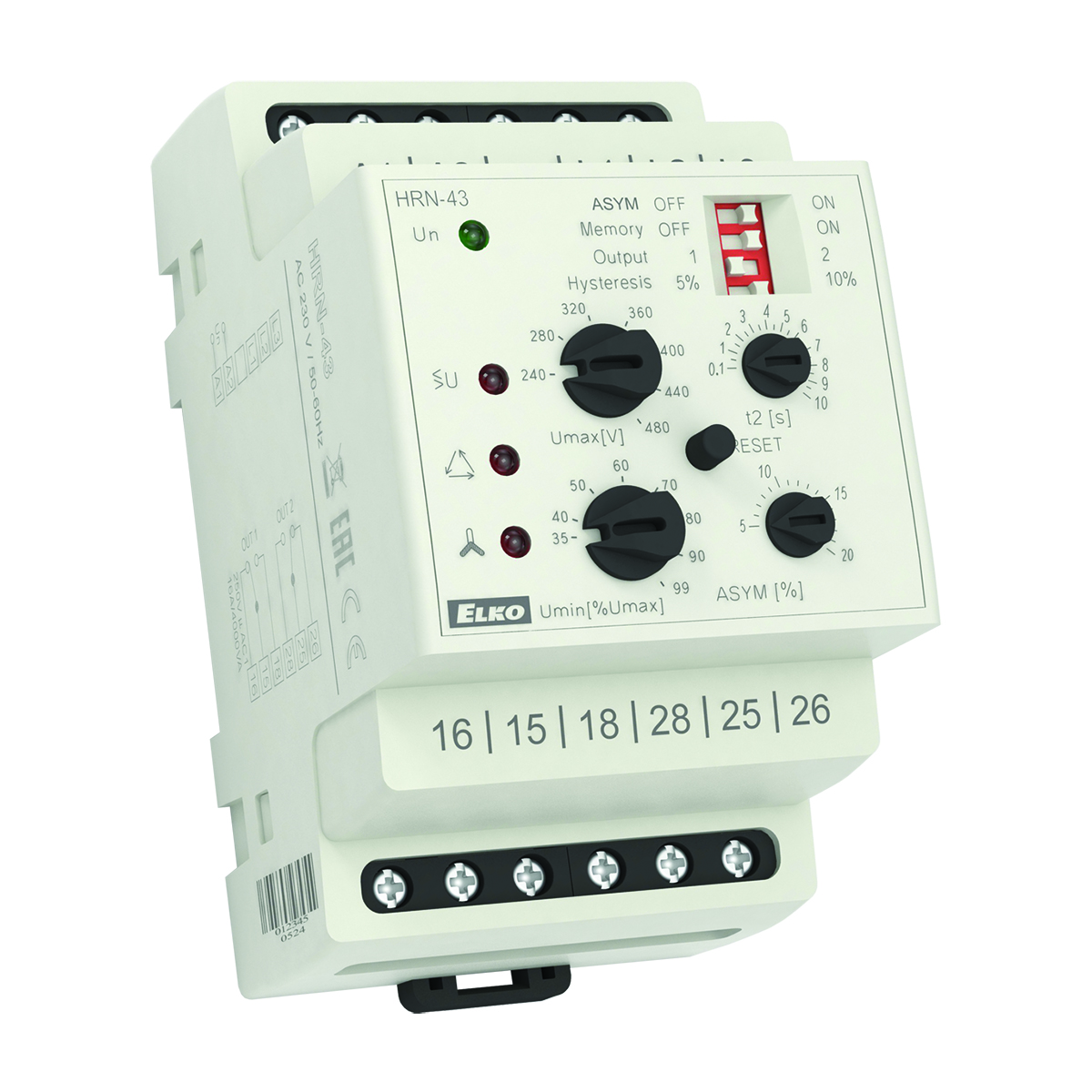

ELKO EP RELÉ HRN-43/400V HLÍDACÍ NAPĚŤOVÉ 3 FÁZE 4730

ELK_2131.jpg HRN-43_230.jpg
Elko EP HRN-43/400V Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu ... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 81770183 Zkopírováno

Kód dodavatele: 4730 Zkopírováno

EAN: 8595188121316 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ano

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Elko EP HRN-43/400V

Hlídací relé s kompletní kontrolou se používá pro 3-fázovou kontrolu v síti, kontrolu a ochranu sítě, regulaci napětí z generátoru nebo vodní elektrárny. POPIS V 3-fázových sítích hlídá a kontroluje: a) Napětí v dvou úrovních (přepětí a podpětí). b) Asymetrii fází c) Pořadí fází d) Výpadek fáze Nastavitelná funkce PAMĚŤ – pro návrat z chybového do normálního stavu je treba stisknout tlačítko RESET. Funkce druhého relé (samostatně/paralelně). Pevné zpoždění T1 (200ms) a nastavitelné zpoždění T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček. Hlídací relé v dvou provedeních: HRN-43: určené pro obvody bez nulového vodiče (3 x 400 V) HRN-43N: určené pro obvody s nulovým vodičem (3 x 400 V/230 V) TECHNICKÉ PARAMETRY Napájecí napětí AC 230 V, AC 400 V, AC/DC 24 V, galvanicky oddělené. Horní úroveň (Umax): HRN-43: 240 – 480 V HRN-43N: 138 – 276 V Spodní úroveň (Umin): 35 – 99% kontrolovaného napětí. Výstupní kontakt: 2x přepínací 16 A/250 V AC1 (AgNi, 2500 VA). V provedení 3-MODUL, upevnění na DIN lištu.

Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ano
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ano
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ano
Obsahuje funkci stejnosměrného podpětí Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 138 - 276 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 2
Počet spínacích kontaktů 2
Počet přepínacích kontaktů 2
Šířka 52 mm
Výška 90 mm
Hloubka 65 mm
