ELKO EP SPÍNAČ HLADINOVÝ HRH-8/24V 5556

Elko EP HRH-8/24V Hladinové relé je určeno pro kontrolu hladiny vodivých kapalin ve studn... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 82296163 Zkopírováno

Kód dodavatele: 5556 Zkopírováno

EAN: 8595188155564 Zkopírováno

Typ el. připojení: Připojení svorkou

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 24 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Popis Parametry

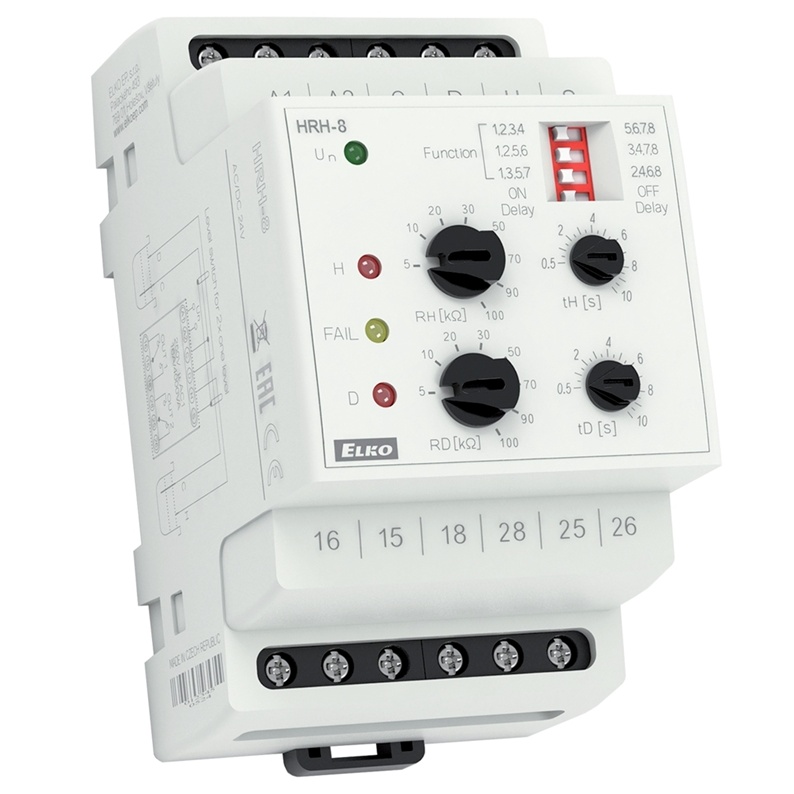

Elko EP HRH-8/24V

Hladinové relé je určeno pro kontrolu hladiny vodivých kapalin ve studnách, jímkách,nádržích, bazénech, tankerech, zásobnících... • galvanicky oddělené napájecí a hlídací obvody • v rámci jednoho přístroje lze zvolit tyto konfi gurace: - 2x hlídání jedné hladiny (v samostatných nádržích) - 1x hlídání dvou hladin (v jedné nádrži) - přečerpávání z jedné nádrže do druhé • volba funkcí DIP přepínačem na předním panelu (8 funkcí) • nastavitelná citlivost sond (pro každou sondu zvlášť) • nastavitelná prodleva sepnutí relé ( pro každou sondu zvlášť • hlídací frekvence 10Hz zabraňuje polarizaci kapaliny a zvyšuje odolnost proti rušení kmitočtem sítě • 2x výstupní relé (s přepínacím kontaktem 16A/250V AC1) • v provedení 3-MODUL, upevnění na DIN lištu TECHNICKÉ PARAMETRY Napájecí napětí AC/DC 24 V nebo AC 230 V, AC 110 V, AC 400 V.

Název parametru Hodnota
Typ el. připojení Připojení svorkou
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
S odnímatelnými svorkami Ne
Počet elektrodových vstupů 4
Min. nastavitelná doba zpoždění přítahu 0.5 s
Max. přípustná doba zpoždění přítahu 10 s
Min. nastavitelná doba zpoždění odtahu 0.5 s
Max. přípustná doba zpoždění odtahu 10 s
Nastavitelná citlivost odezvy Ano
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 2
Fyzikální princip měření Vodivé
Šířka 52 mm
Výška 90 mm
Hloubka 65 mm
