EMOS KABEL KOAXIÁLNÍ CB113 LSZH 250M S5269

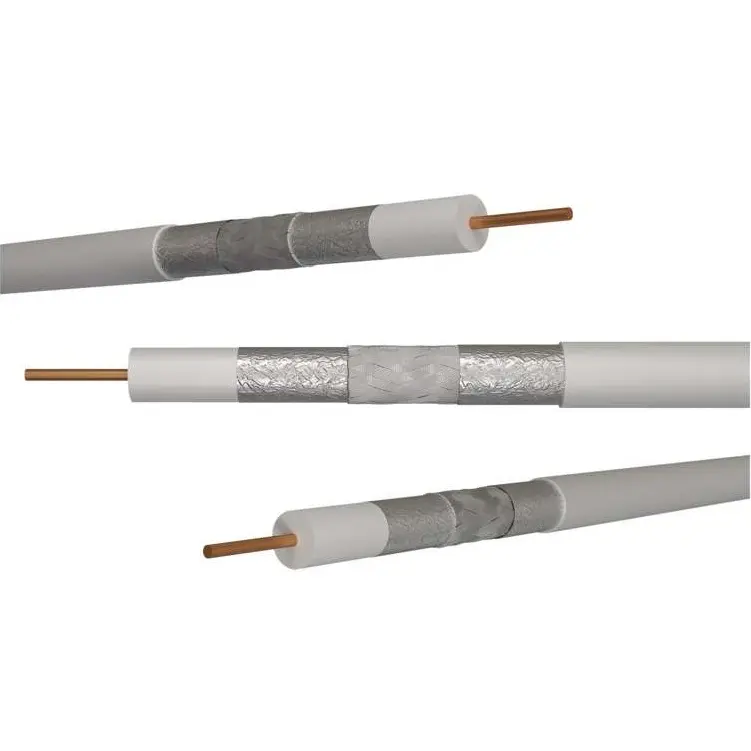

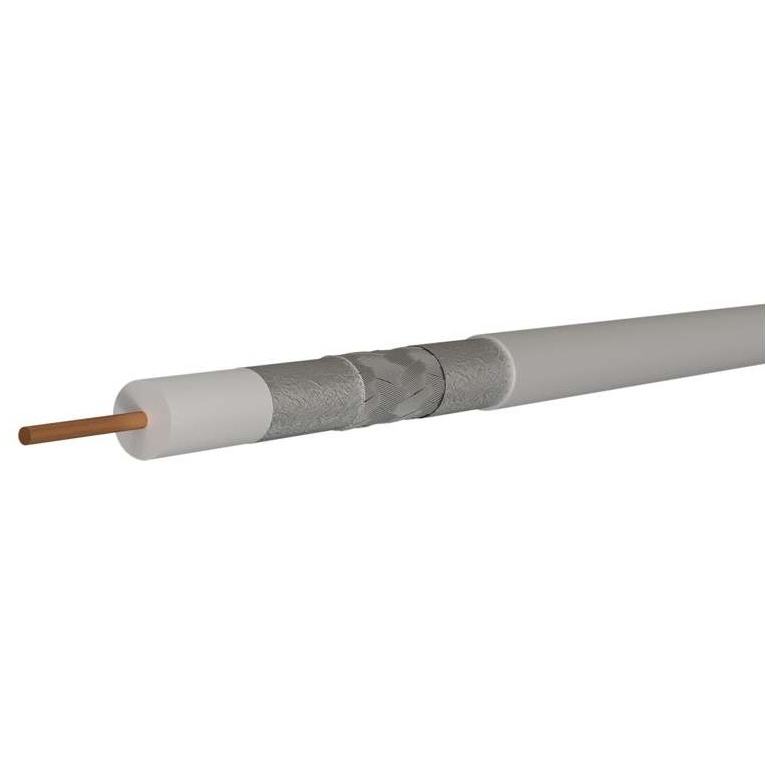

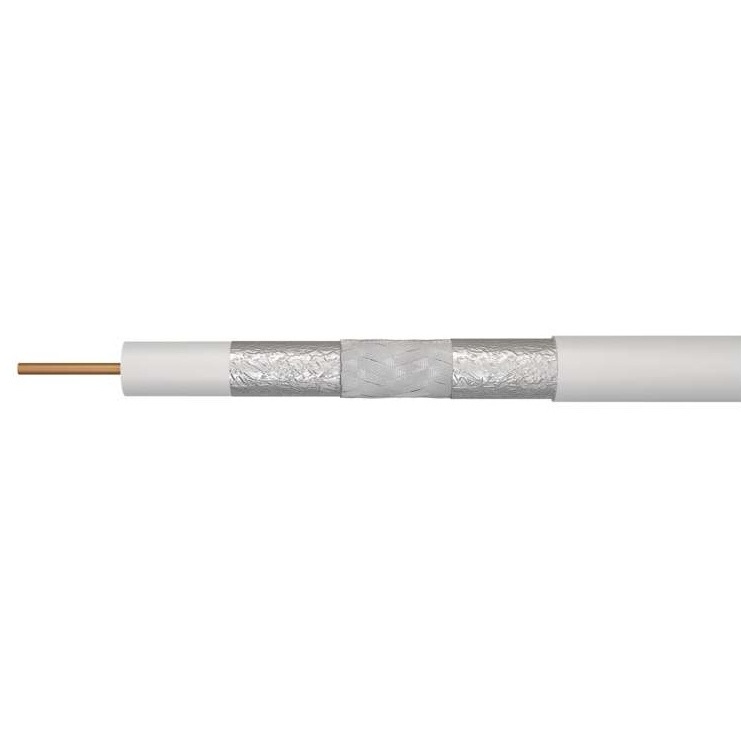

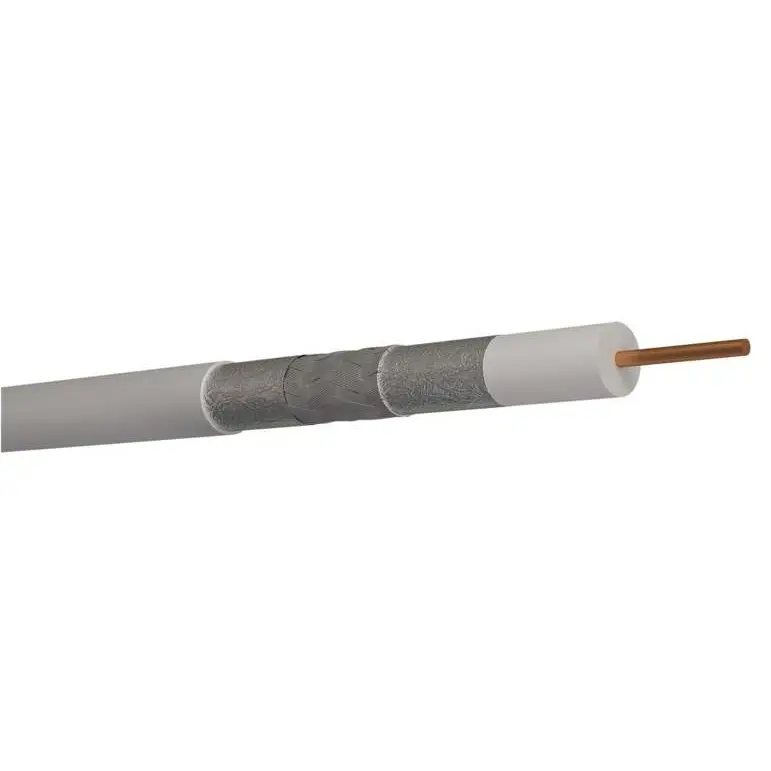

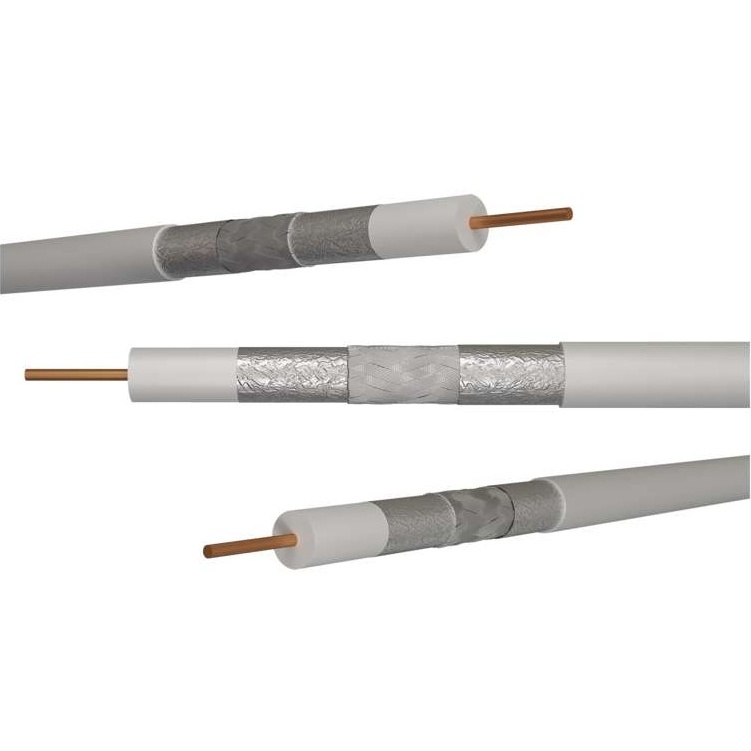

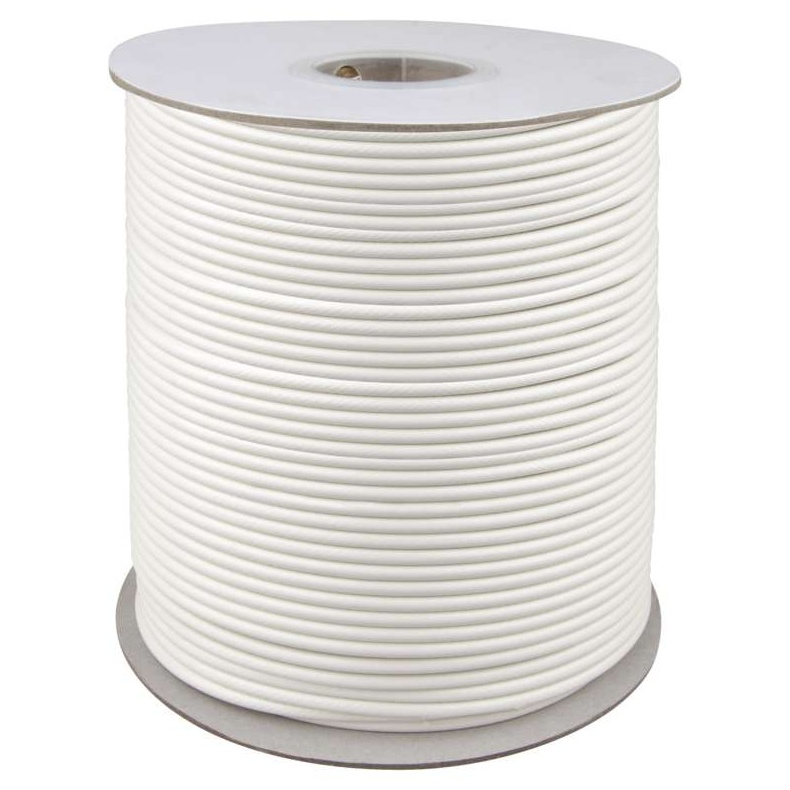

EMOS Koaxiální kabel CB113 LSZH, 250m

APE = vzduchové dielektrikum: ne

barva izolace napájecích vodičů: neuvádí se

barva pláště kabelu: bílá

činitel zkrácení: 0,85

dielektrikum typ, průměr: FPE 4,8 mm

doporučené typy konektorů - F lisovací: *K7220

doporučené typy konektorů - F šroubovací: *K7351

FPE = pěnové dielektrikum: ano

hmotnost (kg/km): 43,5

impedance: 75 Ohm

izolace napájecích vodičů: neuvádí se

izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000

kapacita (pF/m): 52

konstrukce napájecích vodičů: neuvádí se

materiál pláště kabelu: LSZH

materiál stínění: cínovaná měď (CuSn)

materiál vnitřního vodiče: měď (Cu)

max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5

max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5

max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3

max. útlum při 20 °C (dB/100m) 100 MHz: 5,8

max. útlum při 20 °C (dB/100m) 10 MHz: 2,2

max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5

max. útlum při 20 °C (dB/100m) 450 MHz: 12,5

max. útlum při 20 °C (dB/100m) 650 MHz: 15,3

max. útlum při 20 °C (dB/100m) 860 MHz: 18,5

min. poloměr ohybu jednorázový/násobný: 35/70 mm

min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30

min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25

min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23

min. útlum stínění (dB) 10 ~ 800 MHz: >95

montážní teplota: +5 °C až +60 °C

nebezpečné látky: žádné

odolné UV: ne

PE = polyethylenové dielektrikum: Foamed PE

PES = vrstva fólie: ne

počet drátků stínění: 144× 0,12 mm

počet stínění: 3

pokrytí stínění: >115 %

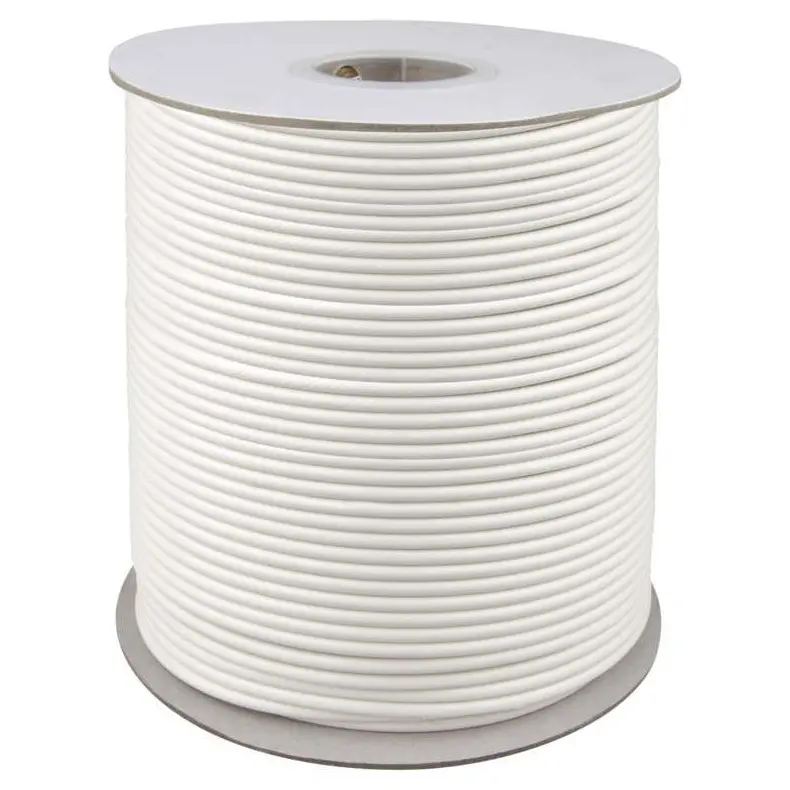

prodejní obal: 250 m, papírová cívka v krabici

průměr pláště kabelu: 7,05 mm

průměr stínění: 144× 0,12 mm2

průměr vnitřního vodiče: 1,13 mm

průřez napájecích vodičů: neuvádí se

skladovací teplota: -20 °C až +75 °C

stínění I.folie: 1× Al/PES

stínění II. folie: Al/PES spirála

třída reakce na oheň: Eca

typ koaxiálního kabelu: CB113 LSZH

vhodné pro venkovní použití: ne

zamýšlené použití: účastnické přívody, odolný rušení, CLASS A+

záruční doba: 5 let

způsob balení - délka: 250 m

způsob balení - ozn. metráží: 1–250 m

způsob balení - typ cívky: PVC cívka v krabici, 250 m
