EMOS KABEL KOAXIÁLNÍ CB135 500M S5383

EMOS Koaxiální kabel CB135, 500mAPE = vzduchové dielektrikum: nebarva izolace napájecích v... Zobrazit více

Výrobce: EMOS

Kód produktu: 82394875 Zkopírováno

Kód dodavatele: S5383 Zkopírováno

EAN: 8592920026724 Zkopírováno

Průměr vnitřního vodiče: 1.02 mm

Třída vnitřního vodiče: Tř. 1 = jednodrátový

Průměr vnějšího vodiče: 6.8 mm

Tvar vnějšího vodiče: Fólie + opletení

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

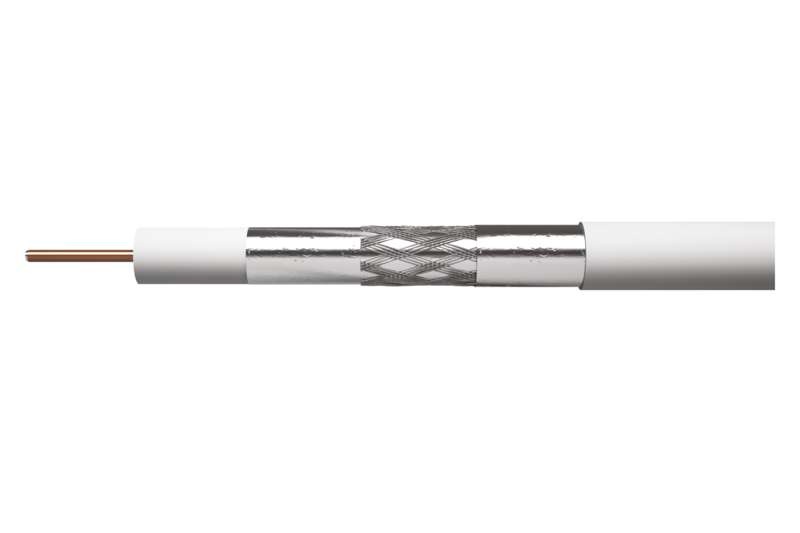

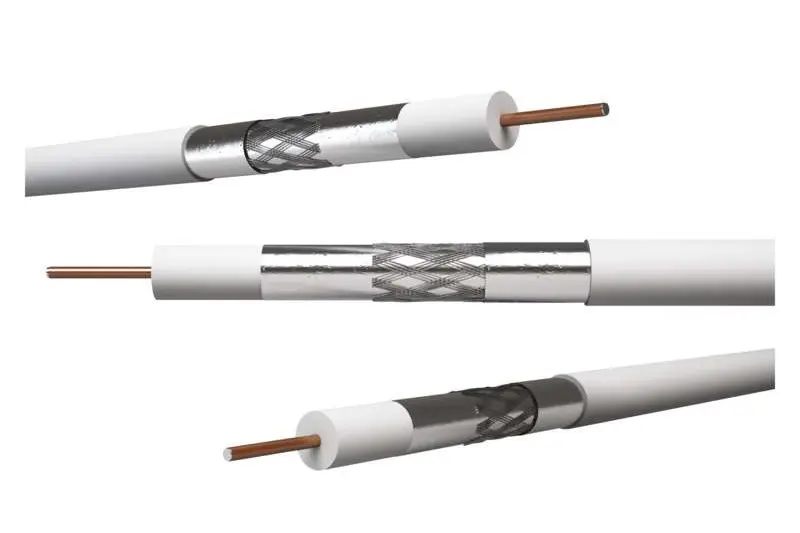

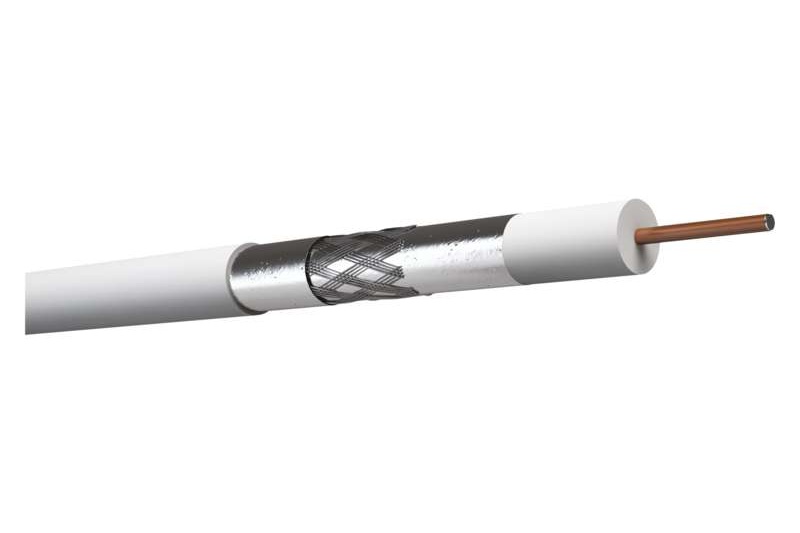

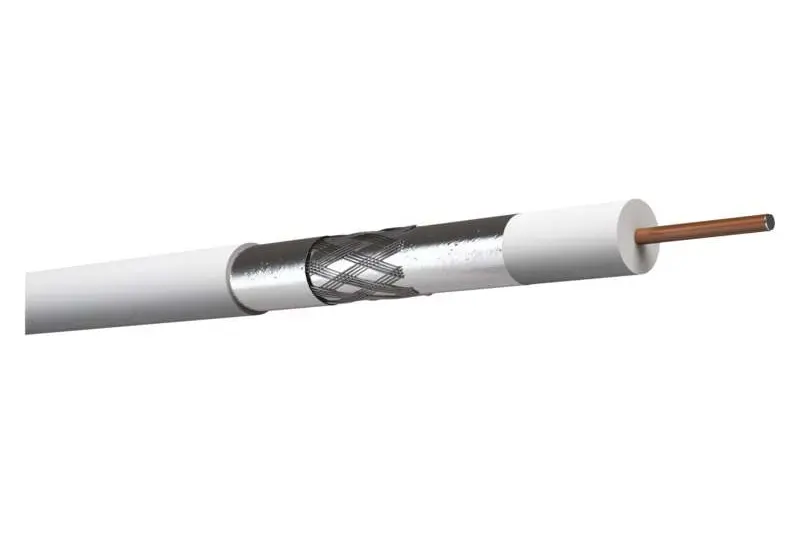

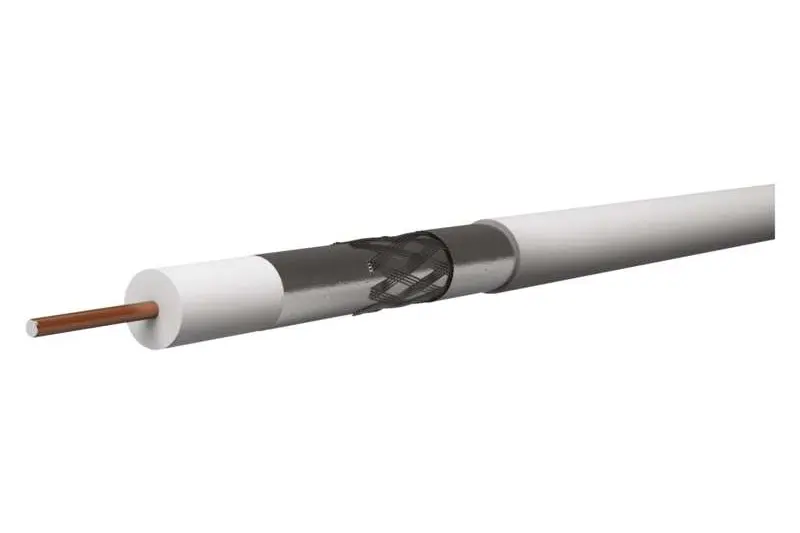

EMOS Koaxiální kabel CB135, 500m

APE = vzduchové dielektrikum: ne

barva izolace napájecích vodičů: neuvádí se

barva pláště kabelu: bílá

činitel zkrácení: 0,85

dielektrikum typ, průměr: FPE 4,8 mm

doporučené typy konektorů - F lisovací: *K7220

doporučené typy konektorů - F šroubovací: *K7331

FPE = pěnové dielektrikum: ano

hmotnost (kg/km): 41

impedance: 75 Ohm

izolace napájecích vodičů: neuvádí se

izolační odpor mezi jádry při 20 °C (MOhm/km): 500

kapacita (pF/m): 75

konstrukce napájecích vodičů: neuvádí se

materiál pláště kabelu: PVC

materiál stínění: hliník (Al)

materiál vnitřního vodiče: mědí plátovaný ocelový drát (CCS)

max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 45,2

max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 25,3

max. útlum při 20 °C (dB/100m) 1 000 MHz: 21,9

max. útlum při 20 °C (dB/100m) 100 MHz: 7,2

max. útlum při 20 °C (dB/100m) 10 MHz: 2,28

max. útlum při 20 °C (dB/100m) 2 000 MHz: 33,5

max. útlum při 20 °C (dB/100m) 450 MHz: 15

max. útlum při 20 °C (dB/100m) 650 MHz: 18,3

max. útlum při 20 °C (dB/100m) 860 MHz: 20,7

min. poloměr ohybu jednorázový/násobný: 30/60 mm

min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25

min. útlum odrazu při 20 °C (dB) 300–600 MHz: 23

min. útlum odrazu při 20 °C (dB) 600–900 MHz: 20

min. útlum stínění (dB) 10 ~ 800 MHz: >110

montážní teplota: +5 °C až +60 °C

nebezpečné látky: žádné

odolné UV: ne

PE = polyethylenové dielektrikum: ne

PES = vrstva fólie: ano

počet drátků stínění: 64× 0,12 mm

počet stínění: 3

pokrytí stínění: 28 %

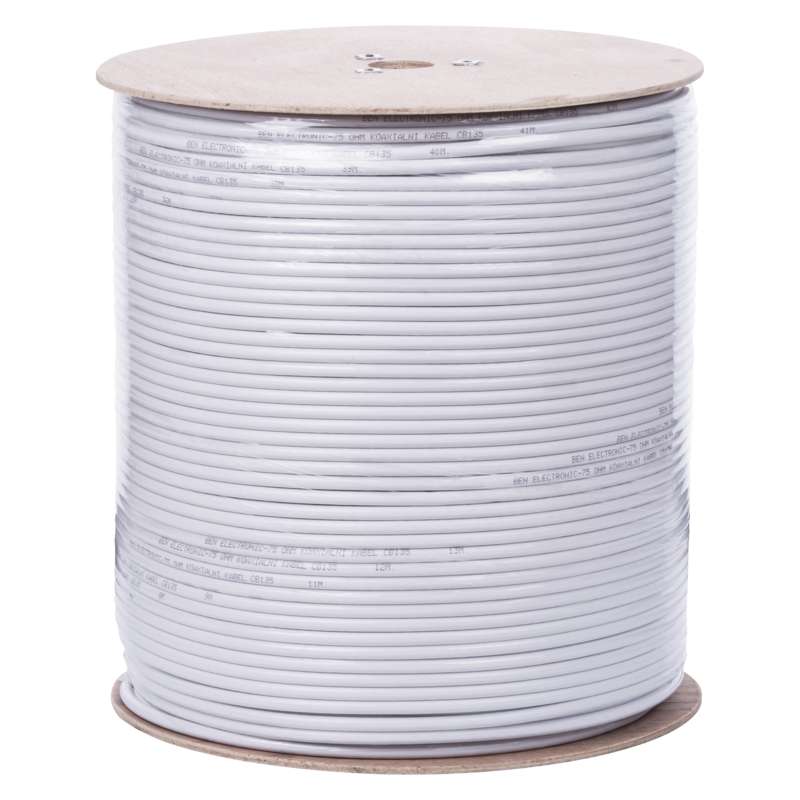

prodejní obal: 500 m, dřevěná cívka

průměr pláště kabelu: 6,8 mm

průměr stínění: 64× 0,10 mm?

průměr vnitřního vodiče: 1,02 mm

průřez napájecích vodičů: neuvádí se

skladovací teplota: -20 °C až +75 °C

stínění I.folie: 1× Al/PES

stínění II. folie: Al/PES

třída reakce na oheň: Eca

typ koaxiálního kabelu: CB135

vhodné pro venkovní použití: ne

zamýšlené použití: účastnické přívody, odolný rušení, CLASS A

záruční doba: 2 roky

způsob balení - délka: 500 m

způsob balení - ozn. metráží: 1–500 m

způsob balení - typ cívky: dřevěná cívka

Název parametru Hodnota
Průměr vnitřního vodiče 1.02 mm
Třída vnitřního vodiče Tř. 1 = jednodrátový
Průměr vnějšího vodiče 6.8 mm
Tvar vnějšího vodiče Fólie + opletení
Dielektrikum Buněčný PE
Výztuž Ne
Materiál pláště PVC
Barva pláště Bílá
Vlnový odpor 75 Ohm
Vnější průměr cca 6.8 mm
Příp. vnější teplota kabelu, v pohybu 5 - 60 °C
Příp. vnější teplota kabelu, pevně uloženého -20 - 75 °C
Všechny parametry
Název parametru Hodnota
Průměr vnitřního vodiče 1.02 mm
Třída vnitřního vodiče Tř. 1 = jednodrátový
Průměr vnějšího vodiče 6.8 mm
Tvar vnějšího vodiče Fólie + opletení
Dielektrikum Buněčný PE
Výztuž Ne
Materiál pláště PVC
Barva pláště Bílá
Vlnový odpor 75 Ohm
Vnější průměr cca 6.8 mm
Příp. vnější teplota kabelu, v pohybu 5 - 60 °C
Příp. vnější teplota kabelu, pevně uloženého -20 - 75 °C
