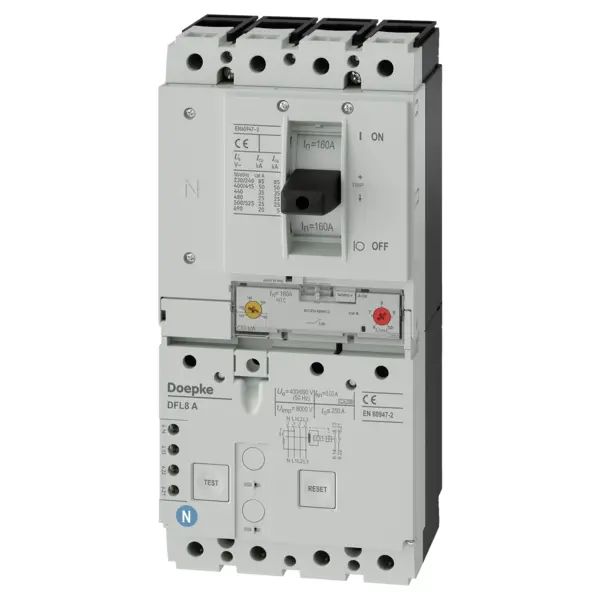

EST DOEPKE JISTIČ VÝKONOVÝ DFL8 160-4/0,03-A 09184781

Doepke FI jistič DFL8 160-4/0,03-A 4pin 160/0,03A

• Jističe s ochranou proti zbytkovému proudu (CBR) spínají vysoké proudy, chrání zařízení, kabely a vedení před nadproudem a osoby před úrazem elektrickým proudem. DFL 8 jsou kompaktní zařízení s integrovanými pomocnými spínači a připojovacími svorkami pro velké průřezy kabelů.
• Spínače typu A jsou citlivé na pulsní a střídavý proud. Tato funkce je nezávislá na síťovém napětí.
• Spínače této varianty mají pro ochranu osob pevný jmenovitý reziduální proud 30 mA. Zajišťují tedy ochranu proti chybám a požáru i doplňkovou ochranu (osobní ochrana, ochrana při přímém kontaktu).
• Standardní verze přístrojů je určena pro monitorování obvodů se jmenovitým napětím 400 V/690 V a jmenovitou frekvencí 50 Hz.

Vlastnosti: pevný jmenovitý reziduální proud 0,03 A jmenovité proudy od 100 A do 250 A čtyřpólové jmenovité napětí 400 / 690 V AC detekce reziduálního proudu pro střídavé a pulzující stejnosměrné reziduální proudy funkční rozsah vypínání reziduálního proudu 0 - 690 V funkční rozsah testovací přístroj reziduálního proudu 280 - 690 V síťové a pomocné napětí nezávislé vypínání Nadproud a reziduální proud Vysoká zkratová vypínací schopnost Připojovací svorky až 185 mm2 Vysoká odolnost proti rázovému proudu, tj. nízká tendence k falešnému vypínání vlivem přechodných reziduálních proudů Prahové hodnoty nastavitelné pro okamžité a zpožděné nadproudové vypínání Integrovaný pomocný spínač

Typ montáže: Upevnění na montážní desku Libovolná montážní poloha Libovolný směr posuvu Libovolné

oblasti použití: Napájecí zdroje ve funkčních budovách a průmyslových závodech se sítěmi TN-S, TT a TN-CS s vysokou zkrat napájení obvodu V sítích IT lze zajistit proudovou spoušť CBR pro vypnutí v případě druhého zemního spojení Použití pro ochranu proti chybovému proudu v sítích TN-C je vyloučeno
