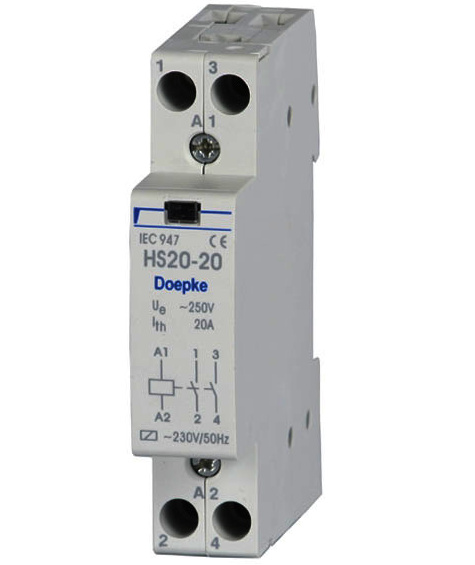

EST DOEPKE STYKAČ INSTAL. HS20-20, 20A, 230VAC, 2Z, 09980402

Elektromagneticky ovládaný instalační stykač HS. Protéká-li cívkou elektromagnetu řídicí p... Zobrazit více

Výrobce: DOEPKE

Kód produktu: 81188450 Zkopírováno

Kód dodavatele: 09980402 Zkopírováno

EAN: 4014712067042 Zkopírováno

Jmenovité provozní napětí: 400 - 400 V

Jmenovitý provozní proud: 20 A

Kategorie použití: 1

Jmenovité ovládací napětí: 230 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektromagneticky ovládaný instalační stykač HS. Protéká-li cívkou elektromagnetu řídicí proud, elektromagnet přitáhne a sepne hlavní proudový okruh. Stykač zůstává sepnutý, dokud protéká řídicí proud. Instalační stykače jsou zvláště vhodné pro velké četnosti spínání velkých proudů. Stykače jsou určeny pouze pro volné spínání a musí být proti zkratu a přetížení chráněny předřazenými ochrannými zařízeními. Řada HS - splňuje požadavky kategorie použití AC1, AC3 a podmíněně též AC7b. Kategorie použití označuje četnost spínání a zatížitelnost materiálu kontaktů (viz DIN VDE 0660, Část 102 a ČSN EN 60947-4-1). Cívka elektromagnetu řady HS - se vyznačuje extrémně nízkým brumem a je vhodná pro trvalý provoz.
Název parametru Hodnota
Jmenovité provozní napětí 400 - 400 V
Jmenovitý provozní proud 20 A
Kategorie použití 1
Jmenovité ovládací napětí 230 - 230 V
Druh provozního napětí AC
Druh ovládacího napětí AC
Počet pracovních kontaktů 2
Počet rozpojovacích kontaktů 0
Max. zatížení žárovky 2160 W
Max. zatížení zářivky 935 VA
Max. zatížení zářivky (dvojitý obvod) 2320 VA
Max. zatížení zářivky (paralelní kompenzace) 1020 VA
Šoupátko pro ruční spínání Ne
Počet modulárních jednotek 1
Montážní hloubka 60 mm
Možnost vybavení doplňkovými zařízeními Ne
Krytí (IP) IP20
Všechny parametry
