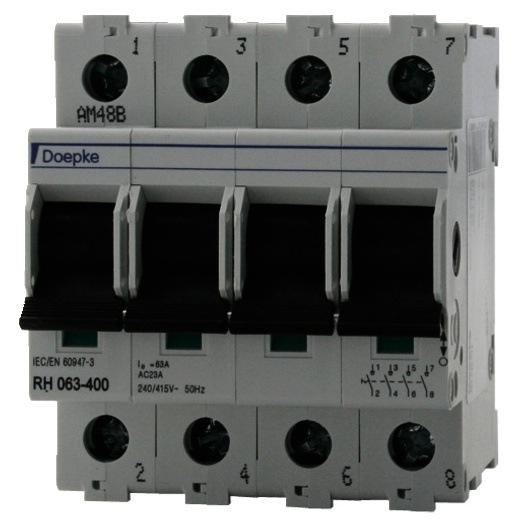

EST DOEPKE VYPÍNAČ VÝKON. RH 063-400, 4P, 63A, 12,5KA, FUNKCE ODPOJENÍ, 09981063

Ochranný spínač pro hlavní kabel 4pólový 63 A 240 V, 415 V Lastrenn nebo hlavní vypínače e... Zobrazit více

Výrobce: DOEPKE

Kód produktu: 81774826 Zkopírováno

Kód dodavatele: 09981063 Zkopírováno

EAN: 4014712154872 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Ochranný spínač pro hlavní kabel 4pólový 63 A 240 V, 415 V

  • Lastrenn nebo hlavní vypínače elektrické spotřebiče nebo zařízení zcela a všechná zařízení od elektrické napájení. Zapínají i při zatížení nebo přetížení. Jsou k odpojení pro údržbu a pro zařízení ochranu. Přístroje řady RH jsou modulární hlavní jistič s dělicí funkcí a vyznačují se vysokou odolnost proti opotřebení kontaktů. Provedení umožňuje použití spínacím aretací a odpovídá mezinárodním Bauvorschriften.
  • Vlastnosti:
  • modulární konstrukce;
  • vysoká odolnost proti zkratu a vysoký spínací výkon;
  • oboustranné Dvouřadá svorkovnice pro velký průřez vodiče a přípojnice;
  • indikací polohy sepnutí;
  • vyskakovací spínací funkce při zapnutí aplikace
  • rychlá montáž na din lištu - polohou libovolně použití
  • přístroje řady RH je univerzálně použitelný, například v průmyslové techniky a techniky budov nebo v domácí instalace.

Upozornění: označení zařízení řady RH obsahuje jak jmenovitý proud (první číslice pár) i provedení kontaktů (poslední číslice pár), ve stejném pořadí spínač, rozpínač a přepínací kontakt měl. Díky tomu má "RH 063-300" např. jmenovitý proud 63 A, 3 spínací kontakt, ale žádné rozpínač nebo přepínací kontakty.

Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ne
Provedení jako reverzní spínač Ne
Max. jmenovité provozní napětí Ue AC 415 V
Jmenovité provozní napětí 240 - 415 V
Jmenovitý trvalý proud Iu 63 A
Jmenovitý konstantní proud při AC-21, 400V 63 A
Jmenovitý provozní výkon při AC-3, 400 V 0 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 12.5 kA
Spínací výkon pro 400V 31 kW
Podmíněný jmenovitý zkratový proud Iq 12.5 kA
Počet pólů 4
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Kompletní přístroj ve skříni
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ano
Vhodné pro přechodnou montáž Ne
Barva ovládacího prvku Černá
Typ ovládacího prvku Sklopná páka
S aretací Ano
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP20
