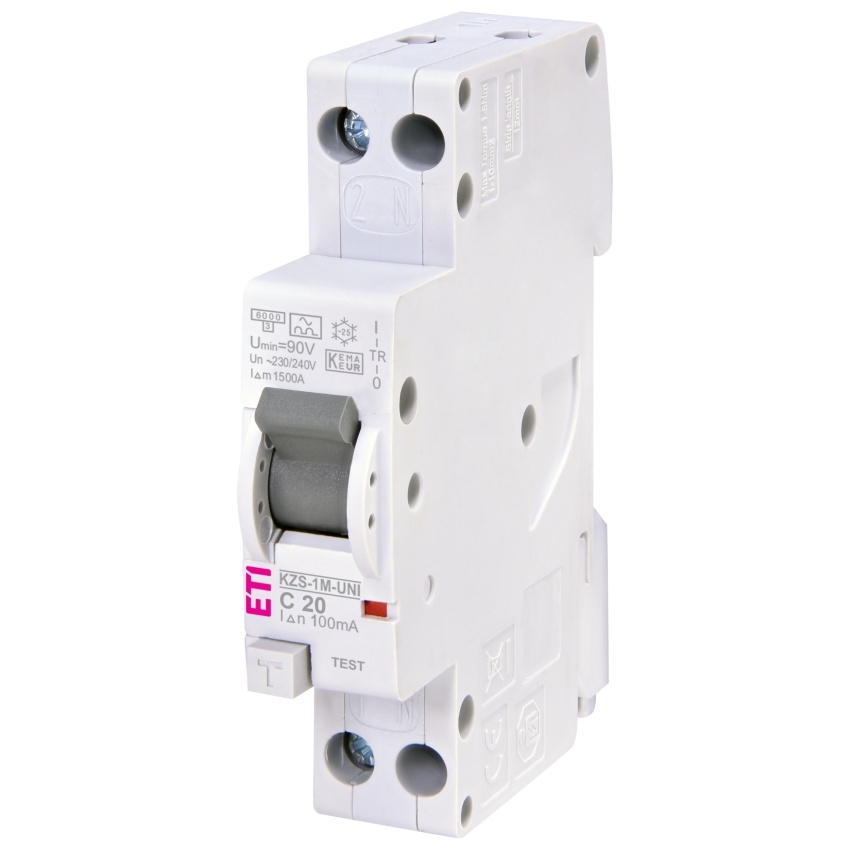

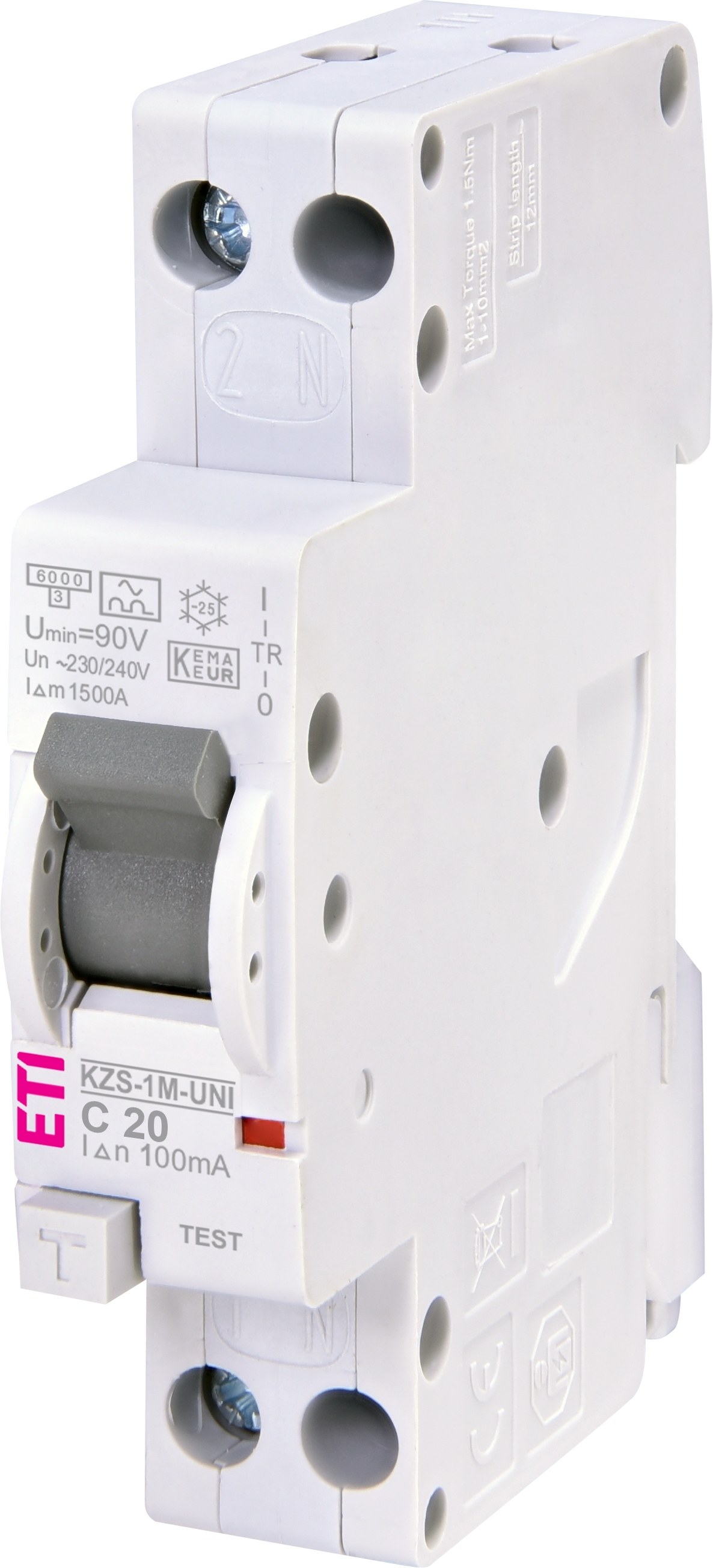

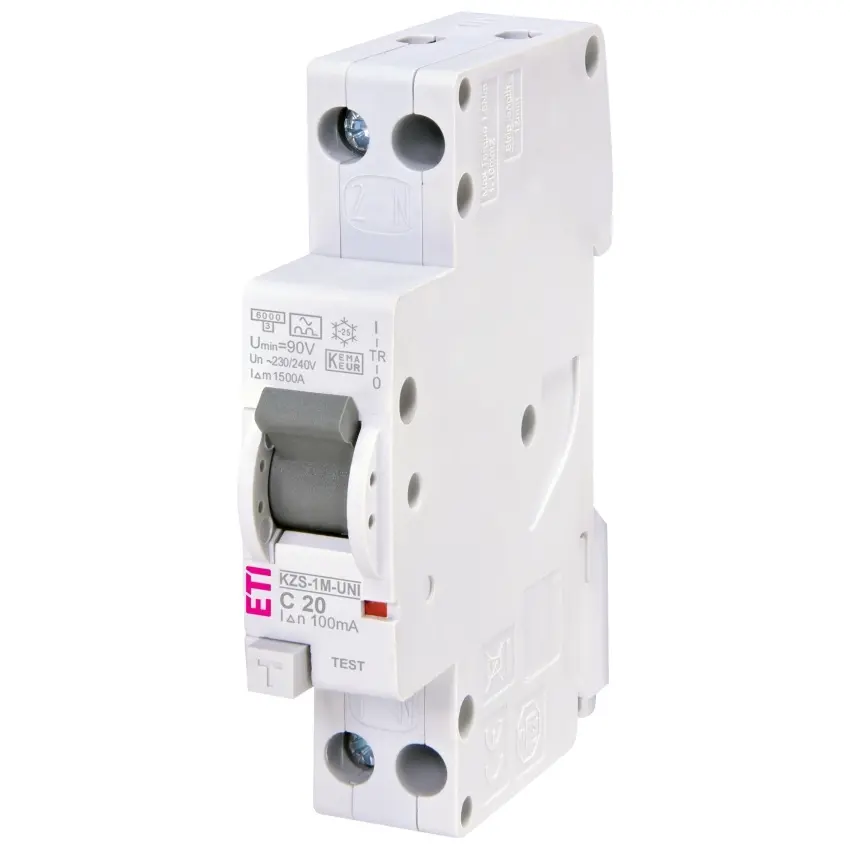

ETI CHRÁNIČ 6 KZS-1M UNI 1P+N A C20/0,1 6KA 002176055

Kombinované ochranné spínače KZS-1M-UNI 1p+N A C20/0,1 6kA od ETI. Kombinované ochranné ... Zobrazit více

Výrobce: ETI

Kód produktu: 83454784 Zkopírováno

Kód dodavatele: 002176055 Zkopírováno

EAN: 3838400098979 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 240 V

Jmenovité provozní napětí Ui: 250 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Kombinované ochranné spínače KZS-1M-UNI 1p+N A C20/0,1 6kA od ETI.

Kombinované ochranné spínače KZS-1M-UNI 1p+N A C20/0,1 6kA od ETI jsou určeny k ochraně elektrických obvodů před únikem proudu a zkraty. Tyto spínače mají jmenovitý proud 20 A, jmenovitý reziduální proud 0,1 A a vypínací charakteristiku C. Jsou vhodné pro použití v jednofázových systémech s neutrálním vodičem a jsou schopny zvládnout zkratovou odolnost až 6 kA.

Klíčové vlastnosti

  • Jmenovitý proud: 20 A
  • Jmenovitý reziduální proud: 0,1 A
  • Vypínací charakteristika: C
  • Počet pólů: 1p+N
  • Zkratová odolnost: 6 kA
  • Použití: jednofázové systémy s neutrálním vodičem
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 240 V
Jmenovité provozní napětí Ui 250 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitý proud 20 A
Jmenovitý svodový proud 0.1 A
Typ svodového proudu A
Třída omezení energie 3
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Jmenovitá vypínací schopnost dle IEC 60947-2 6 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Vypínací charakteristika Bez zpoždění
Druh napětí AC
Kmitočet 50/60 Hz
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
S aretačním zařízením Ne
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 1
Montážní hloubka 70 mm
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
Teplota okolí během provozu -35 - 40 °C
Připojitelný průřez jednodrátového vodiče 1 - 10 mm2
Připojitelný průřez vícedrátového vodiče 1 - 10 mm2
