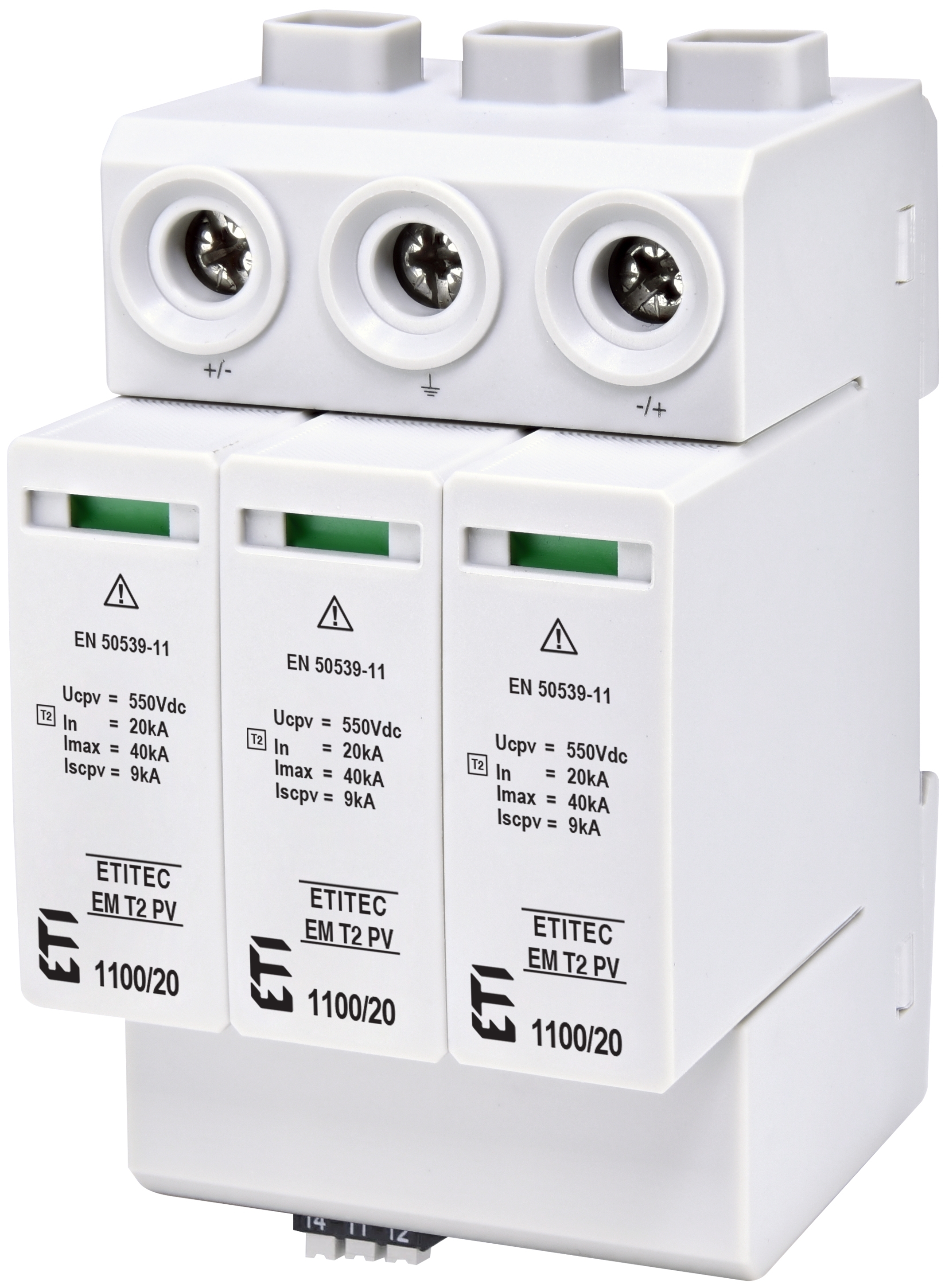

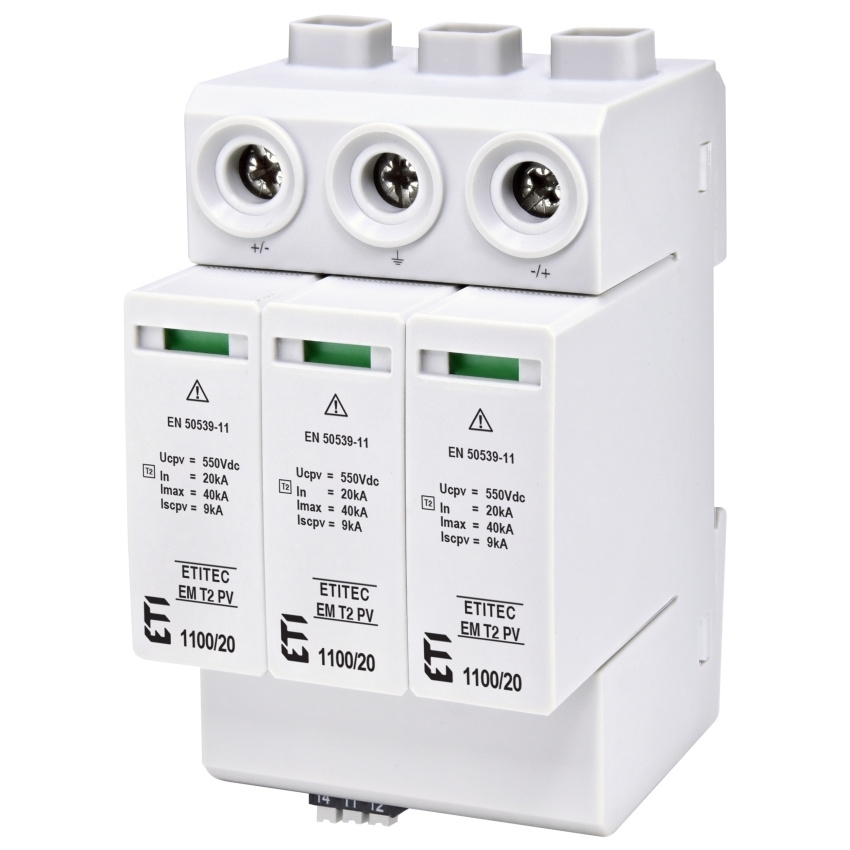

ETI SVODIČ EITTEC EM T2 PV 1100/20 Y RC 002440624

Svodič přepětí ETITEC EM T2 PV 1100/20 Y RC – spolehlivá ochrana FV systémů Svodič přepě... Zobrazit více

Výrobce: ETI

Kód produktu: 83455300 Zkopírováno

Kód dodavatele: 002440624 Zkopírováno

EAN: 3838895878001 Zkopírováno

Soustava DC: Ano

Jmenovitý svodový rázový proud (8/20): 20 kA

Maximální trvalé napětí DC: 1100 V

Napěťová ochranná hladina: 4 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svodič přepětí ETITEC EM T2 PV 1100/20 Y RC – spolehlivá ochrana FV systémů

Svodič přepětí ETITEC EM T2 PV 1100/20 Y RC je určen k ochraně fotovoltaických systémů proti přepětí způsobenému atmosférickými vlivy nebo spínacími jevy. Tento typ T2 svodič pracuje při maximálním trvalém stejnosměrném napětí až 1100 V DC a je vybaven dálkovou signalizací poruchy pro okamžitou informaci o stavu zařízení. Je vhodný pro připojení na DIN lištu (35 mm) a má konstrukční šířku 3 moduly. Díky ochraně do úrovně napětí 4,2 kV poskytuje účinné zabezpečení fotovoltaických aplikací v různých systémech uzemnění (IT, TN, TT).

Klíčové vlastnosti

  • Typ 2 svodič přepětí (SPD) pro fotovoltaické aplikace
  • Max. trvalé napětí: 1100 V DC
  • Jmenovitý výbojový proud (8/20 µs): 20 kA
  • Úroveň ochrany napětí (Up): 4,2 kV
  • 3modulové provedení s montáží na DIN lištu 35 mm
  • Vizuální signalizace stavu a integrovaný bezpotenciálový kontakt pro dálkovou signalizaci
  • Kompatibilní s uzemňovacími systémy: IT, TN, TN-C, TN-S, TN-C-S, TT
  • Max. průřez připojitelných vodičů: 35 mm² (plný), 25 mm² (jemně laněný)
  • Stupeň krytí: IP20 – vhodný pro vnitřní instalace
Název parametru Hodnota
Soustava DC Ano
Jmenovitý svodový rázový proud (8/20) 20 kA
Maximální trvalé napětí DC 1100 V
Napěťová ochranná hladina 4 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Krytí (IP) IP20
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Jmenovitý zkratový proud (Isccr) 9 kA
Max. svodový proud (8/20) 40 kA
Integrovaná předřazená pojistka Ne
Zkušební třída typ 2 Ano
