FAMATEL SKŘÍŇ ZÁS. ZSF20201000.1 /3959 V312

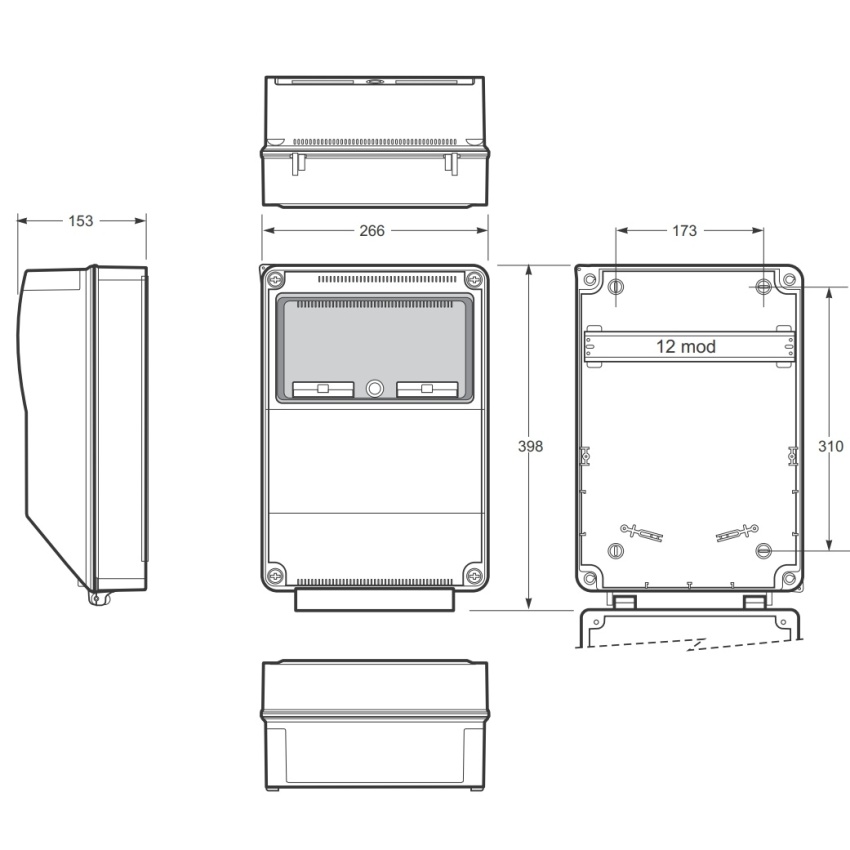

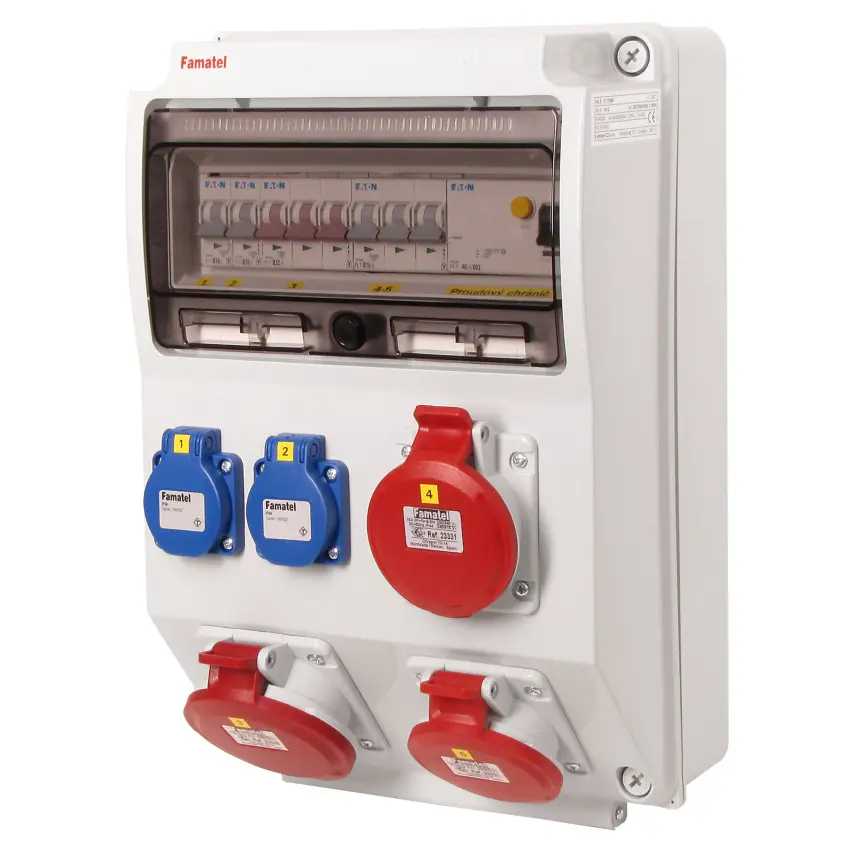

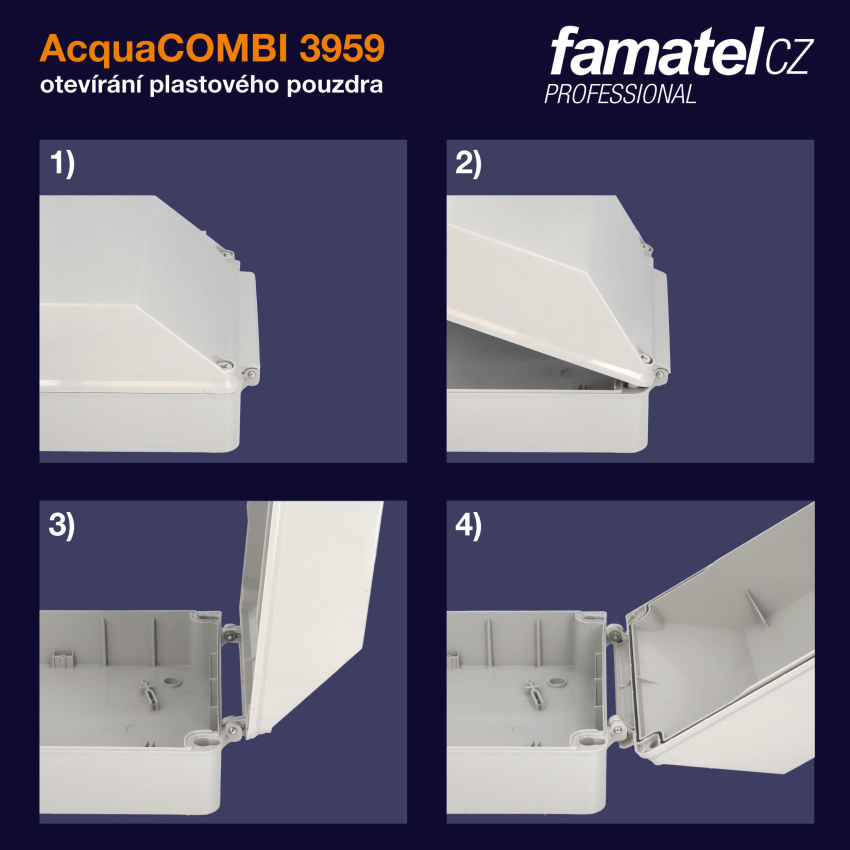

FAM_v312.jpg FAM_3959_technicky_vykres.jpg FAM_pouzdro_3959_panty.jpg
Zásuvková skříň FAMATEL v312-ZSF20201000.1/3959 s krytím IP54 a proudovým chráničem. Tat... Zobrazit více

Výrobce: FAMATEL

Kód produktu: 82698353 Zkopírováno

Kód dodavatele: v312 Zkopírováno

Zásuvka CEE - 16 A: 2x16A5p400V

Zásuvka CEE - 32 A: 1x32A5p400V

Zásuvka CEE - 63 A: Bez

Zásuvka CEE - 125 A: Bez

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Zásuvková skříň FAMATEL v312-ZSF20201000.1/3959 s krytím IP54 a proudovým chráničem.

Tato zásuvková skříň FAMATEL v312-ZSF20201000.1/3959 je určena pro montáž na povrch a nabízí krytí IP54. Obsahuje zásuvky 2x230V/16A s ochranným kolíkem dle ČSN, 2x400V/16A/5pól a 1x400V/32A/5pól. Jistící přístroje EATON 10kA zahrnují 2xPL7-B16/1, 1xPL7-B16/3, 1xPL7-B32/3 a proudový chránič PF7-40/4/003 s citlivostí na reziduální proud 30mA. Pouzdro 3959 poskytuje 12 modulových míst a má rozměry 390x265x150mm. Je vyrobeno z plastu ABS, odolného proti nárazu (IK08), bezhalogenového a UV odolného materiálu. Barva skříně je světle šedá a rozsah pracovních teplot je od -25°C do +85°C. Skříň je navržena podle normy IEC 61439-3 pro rozvodnice určené k provozování laiky (DBO). Součástí balení je PE svorkovnice (6x16mm2), N svorkovnice (6x16mm2) a polykarbonátové okénko. Stěny skříně mají předlisované vstupy pro vyvrtání otvorů a osazení příslušnými vývodkami (pro CYKY 5x6; 4x10; 5x10 => M25; pro CYKY 5x16 => M32). Maximální připojitelný vstupní kabel je 4x25 nebo 5x16 (Cu). Dodáváno s průvodní dokumentací: štítkem rozváděče, návodem pro obsluhu a montáž, krycím listem (charakteristiky rozhraní), protokolem o kusové zkoušce, ES prohlášením o shodě, schématem zapojení a zkouškou oteplení pro rozváděče nízkého napětí.

Klíčové vlastnosti

  • Krytí IP54 pro ochranu před prachem a vodou.
  • 12 modulových míst pro flexibilní konfiguraci.
  • Odolné pouzdro z plastu ABS s IK08 a UV odolností.
  • Předlisované vstupy pro snadnou instalaci vývodek.
  • Součástí balení PE a N svorkovnice pro připojení vodičů.
Název parametru Hodnota
Zásuvka CEE - 16 A 2x16A5p400V
Zásuvka CEE - 32 A 1x32A5p400V
Zásuvka CEE - 63 A Bez
Zásuvka CEE - 125 A Bez
Počet zásuvek s ochranným kontaktem 0
Počet zásuvek dánský standard (uzemňovací kolík) 0
Počet zásuvek švýcarský standard typ 13 0
Počet zásuvek švýcarský standardní typ 15 0
Počet zásuvek švýcarský standard typ 23 0
Počet zásuvek švýcarská norma typ 25 0
Jiné vestavné moduly a/nebo prázdná místa 0
Jištění Jistič vedení
Proudový chránič Proudový chránič s lFN 0,03 A (standard)
Počet jističů vedení 4
Materiál obalu Plast
Kontaktní materiál CuZn
Napájení/možnost připojení 1 vedení (dolaďovací vedení)
Druh síťové přípojky Ostatní
Délka kabelu 0 m
Manipulace Nástěnná montáž
Krytí (IP) IP54
Vojenské provedení Ne
Barva Šedá
Výška 398 mm
Šířka 266 mm
Hloubka 153 mm
Počet zásuvek Francouzský standardní typ E 2
