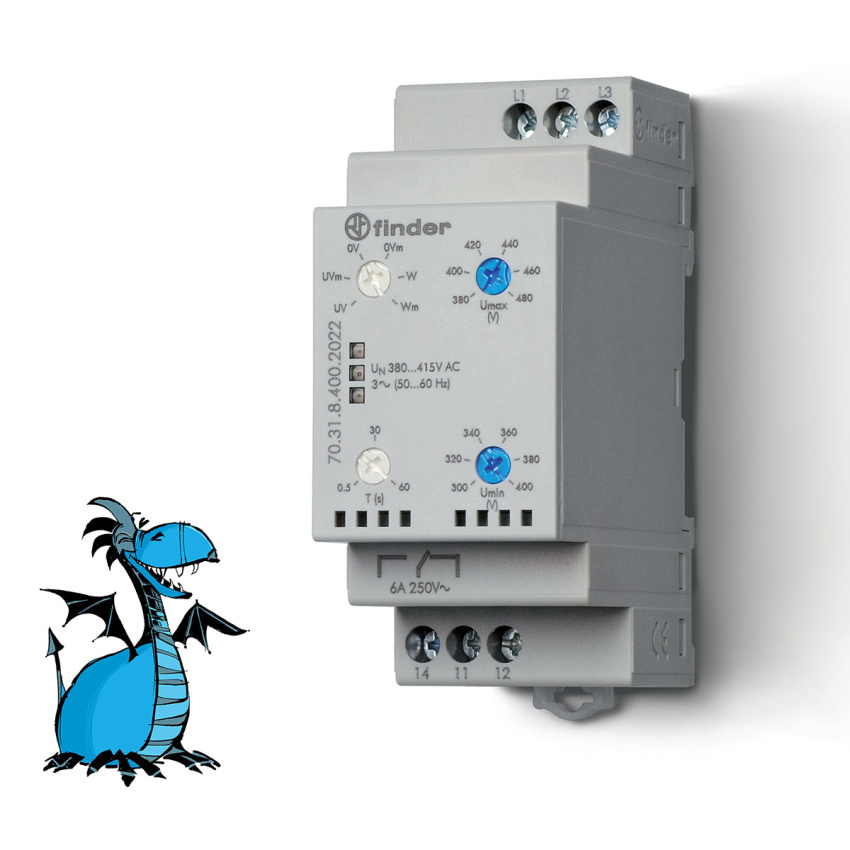

FINDER RELÉ 70.31.8.400.2022, 3FÁZOVÉ, 1P/6A

FINDER 70.31.8.400.2022 je třífázové napěťové monitorovací relé pro montáž na DIN lištu. ... Zobrazit více

Výrobce: FINDER

Kód produktu: 82288259 Zkopírováno

Kód dodavatele: 70.31.8.400.2022 Zkopírováno

EAN: 8012823372204 Zkopírováno

Typ el. připojení: Šroubové připojení

S odnímatelnými svorkami: Ne

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 400 - 400 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 400 - 400 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení
FINDER 70.31.8.400.2022 je třífázové napěťové monitorovací relé pro montáž na DIN lištu.

FINDER 70.31.8.400.2022 je třífázové napěťové monitorovací relé určené pro montáž na DIN lištu. Toto relé monitoruje podmínky třífázového systému, včetně podnapětí, přepětí, fázové sekvence a výpadku fáze. Disponuje jedním přepínacím kontaktem s maximálním zatížením 6 A a nastavitelnými zpožděními reakce a návratu v rozsahu 0,5 až 60 sekund.

Klíčové vlastnosti

  • Montáž na DIN lištu
  • Jedno přepínací relé s maximálním zatížením 6 A
  • Nastavitelná zpoždění reakce a návratu v rozsahu 0,5 až 60 sekund
  • Monitoruje podnapětí, přepětí, fázovou sekvenci a výpadek fáze
  • Rozsah měření napětí 300-480 V AC
  • Provozní teplota od -20 do 60 °C
Název parametru Hodnota
Typ el. připojení Šroubové připojení
S odnímatelnými svorkami Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Druh napětí pro ovládání AC
Max. přípustná doba zpoždění odezvy 1 s
Min. nastavitelná doba zpoždění odtahu 0.5 s
Max. přípustná doba zpoždění odtahu 60 s
Počet rozpínacích kontaktů 0
Počet spínacích kontaktů 0
Počet přepínacích kontaktů 1
Šířka 35 mm
Výška 84 mm
Hloubka 56.5 mm
Typ napětí měřicí oblasti AC
Reakční hodnota napětí 300 - 480 V
Měřicí rozsah napětí 2 380 - 480 V
Měřicí rozsah napětí 1 300 - 400 V
Obsahuje funkci stejnosměrné hystereze Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrného podpětí Ne
Možná třífázová hystereze Ano
Možná jednofázová hystereze Ne
Možné třífázové přepětí Ano
Možné jednofázové přepětí Ne
Možné třífázové podpětí Ano
Možné jednofázové podpětí Ne
