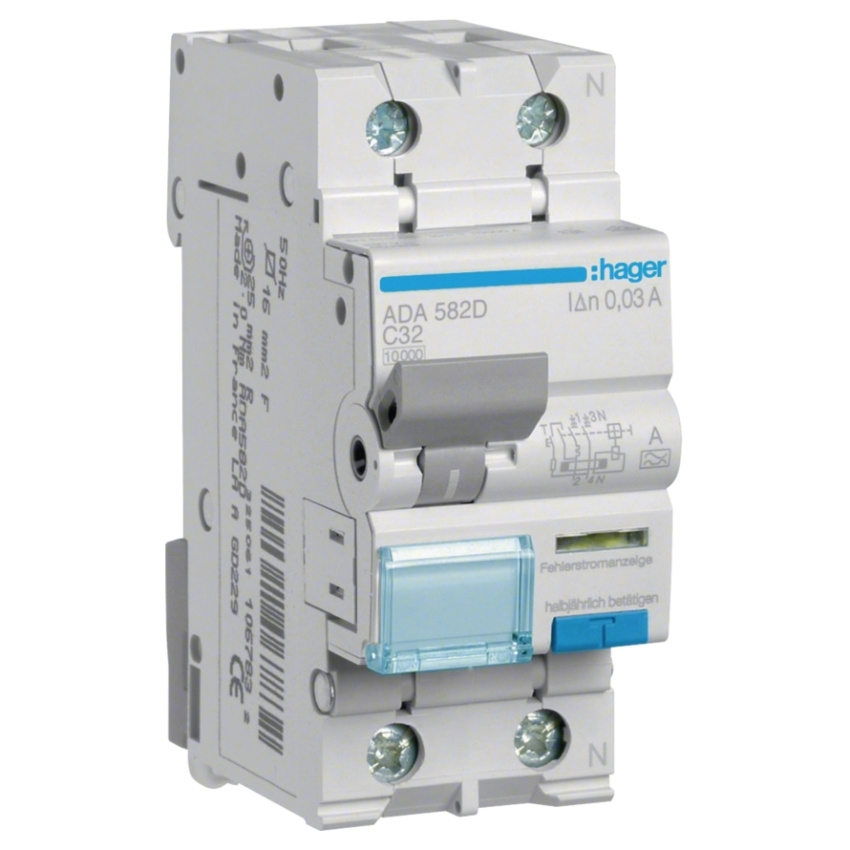

HAGER CHRÁNIČ PROUD.KOMBI ADA582D CHAR. C 1+N 10KA 0,03A

HAGER proudový chránič s nadproudovou ochranou ADA582D, char. C, 1+N, 32 A / 0,03 A Prou... Zobrazit více

Výrobce: HAGER

Kód produktu: 83719734 Zkopírováno

Kód dodavatele: ADA582D Zkopírováno

EAN: 3250611067863 Zkopírováno

Jmenovité impulzní výdržné napětí Uimp: 4 kV

Teplota okolí během provozu: -25 - 40 °C

Připojitelný průřez vícedrátového vodiče: 1 - 16 mm2

Připojitelný průřez jednodrátového vodiče: 1 - 25 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

HAGER proudový chránič s nadproudovou ochranou ADA582D, char. C, 1+N, 32 A / 0,03 A

Proudový chránič s nadproudovou ochranou HAGER ADA582D je provedení 1P+N s vypínací charakteristikou C. Má jmenovitý proud 32 A a jmenovitý reziduální provozní proud 30 mA. Přístroj je typu A a dosahuje jmenovité zkratové vypínací schopnosti 10 kA podle IEC 60898-1. Je určen pro střídavé napětí do 240 V a montáž do modulárních rozvaděčů.

Klíčové vlastnosti

  • Proudový chránič s nadproudovou ochranou
  • Typ: ADA582D
  • Počet pólů: 1P+N
  • Vypínací charakteristika: C
  • Jmenovitý proud: 32 A
  • Jmenovitý reziduální proud: 30 mA
  • Typ diferenciální ochrany: A
  • Jmenovitá zkratová vypínací schopnost: 10 kA
  • Provozní napětí: AC 240 V
  • Krytí: IP20
  • Počet modulů: 2
  • EAN: 3250611067863
Název parametru Hodnota
Jmenovité impulzní výdržné napětí Uimp 4 kV
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez vícedrátového vodiče 1 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Ztrátový výkon 8.3 W
Jmenovitá vypínací schopnost dle IEC 60947-2 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
Odolnost proti rázovému proudu 0.25 kA
Jmenovité provozní napětí Ui 500 V
Jmenovité napětí 240 V
Jmenovitý svodový proud 0.03 A
Jmenovitý proud 32 A
Montážní hloubka 68 mm
Kategorie přepětí 3
Třída omezení energie 3
Počet pólů (celkem) 2
Šířka v modulárních jednotkách 2
Stupeň znečištění 2
Počet jištěných pólů 1
Typ svodového proudu A
Kmitočet 50 Hz
Vypínací charakteristika Bez zpoždění
Vypínací charakteristika C
Druh napětí AC
Provedení proti náhodnému sepnutí Ne
Krytí (IP) IP20
S aretačním zařízením Ano
Společně spínaný neutrální vodič Ano
