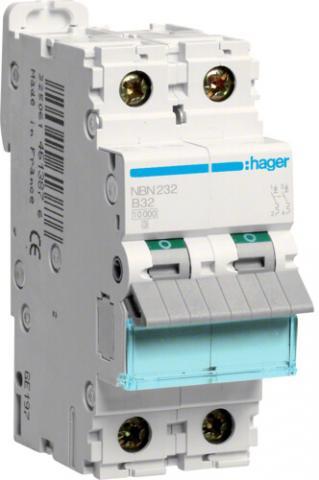

HAGER JISTIČ NBN232 32B/2 10KA

Jistič. Charakteristika B: pro obvody s nízkými proudovými rázy (světelné a zásuvkové obvo... Zobrazit více

Výrobce: HAGER

Kód produktu: 81199693 Zkopírováno

Kód dodavatele: NBN232 Zkopírováno

EAN: 3250614613906 Zkopírováno

Druh napětí: AC

Třída omezení energie: 3

Kategorie přepětí: 3

Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V): 15 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství
Jistič. Charakteristika B: pro obvody s nízkými proudovými rázy (světelné a zásuvkové obvody a tepelná zařízení).

Vypínací schopnost 10 kA dle ČSN EN 60 898. Třída selektivity 3. Jmenovité napětí 230/400 V AC. Krytí IP 20. Optický ukazatel stavu vypnuto – zapnuto na ovládací páčce. Vhodné i pro obvody do 125V DC. Možnost montáže přídavných zařízení. Možnost připojení fázovou přípojnicí. Připojitelnost vodičů do 25 mm2.
Název parametru Hodnota
Druh napětí AC
Třída omezení energie 3
Kategorie přepětí 3
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Krytí (IP) IP20
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Jmenovité napětí 400 V
Jmenovitý proud 32 A
Stupeň znečištění 2
Počet jištěných pólů 2
Kmitočet 50 - 60 Hz
Vypínací charakteristika B
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Počet pólů (celkem) 2
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 30 kA
Šířka v modulárních jednotkách 2
Montážní hloubka 70 mm
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 6 kV
Teplota okolí během provozu -25 - 70 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
Montáž pod omítku Ano
Ztrátový výkon 8 W
Všechny parametry
Název parametru Hodnota
Druh napětí AC
Třída omezení energie 3
Kategorie přepětí 3
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) 15 kA
Krytí (IP) IP20
Společně spínaný neutrální vodič Ne
Možnost vybavení doplňkovými zařízeními Ano
Jmenovité napětí 400 V
Jmenovitý proud 32 A
Stupeň znečištění 2
Počet jištěných pólů 2
Kmitočet 50 - 60 Hz
Vypínací charakteristika B
Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) 10 kA
Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) 10 kA
Počet pólů (celkem) 2
Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) 30 kA
Šířka v modulárních jednotkách 2
Montážní hloubka 70 mm
Jmenovité provozní napětí Ui 500 V
Jmenovité impulzní výdržné napětí Uimp 6 kV
Teplota okolí během provozu -25 - 70 °C
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Chráněno proti výbuchu Ne
Montáž pod omítku Ano
Ztrátový výkon 8 W
