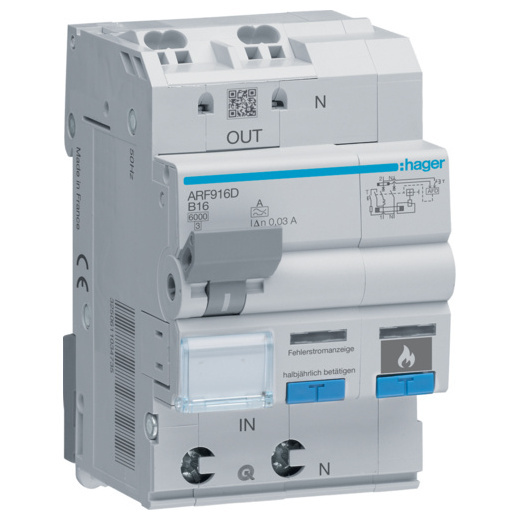

HAGER OCHRANA OBLOUKOVÁ ARF916D CHRÁNIČEM 16A B 30MA

Oblouková ochrana s chráničem typu A, 16 A, 30 mA, 6 kA, 1P+N, charakteristika B. Oblouk... Zobrazit více

Výrobce: HAGER

Kód produktu: 82398841 Zkopírováno

Kód dodavatele: ARF916D Zkopírováno

EAN: 3250611034766 Zkopírováno

Jmenovitý proud: 16 A

Vypínací charakteristika: B

Montážní hloubka: 70 mm

Doplňková zařízení namontovaná z výroby: Protipožární spínač

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství
Oblouková ochrana s chráničem typu A, 16 A, 30 mA, 6 kA, 1P+N, charakteristika B.

Oblouková ochrana ARF916D od společnosti Hager kombinuje detekci elektrických oblouků s chráničem typu A a nadproudovou ochranou. Je určena pro jednofázová elektrická zařízení s jmenovitým proudem 16 A a vypínací schopností 6 kA. Zařízení je vybaveno bezšroubovými svorkami QuickConnect pro snadnou instalaci.

Klíčové vlastnosti

  • Jmenovitý proud: 16 A
  • Vypínací schopnost: 6 kA
  • Bezšroubové svorky QuickConnect pro snadnou instalaci
Název parametru Hodnota
Jmenovitý proud 16 A
Vypínací charakteristika B
Montážní hloubka 70 mm
Doplňková zařízení namontovaná z výroby Protipožární spínač
Jmenovité napětí 230 V
Jmenovitý svodový proud 0.03 A
Společně spínaný neutrální vodič Ano
Stupeň znečištění 2
Šířka v modulárních jednotkách 3
Třída omezení energie 3
Typ svodového proudu A
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Kategorie přepětí 3
Krytí (IP) IP2X
Druh řídicího napětí doplňkového zařízení AC
Počet pólů (celkem) 2
Teplota okolí během provozu -25 - 40 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Připojitelný průřez jednodrátového vodiče 1.5 - 40 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 40 mm2
Ztrátový výkon 5.76 W
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Jmenovité provozní napětí Ui 500 V
Způsob montáže DIN lišta
Kmitočet 50 Hz
Druh napětí AC
S aretačním zařízením Ne
Všechny parametry
Název parametru Hodnota
Jmenovitý proud 16 A
Vypínací charakteristika B
Montážní hloubka 70 mm
Doplňková zařízení namontovaná z výroby Protipožární spínač
Jmenovité napětí 230 V
Jmenovitý svodový proud 0.03 A
Společně spínaný neutrální vodič Ano
Stupeň znečištění 2
Šířka v modulárních jednotkách 3
Třída omezení energie 3
Typ svodového proudu A
Jmenovitá zkratová vypínací schopnost podle EN 61009 6 kA
Kategorie přepětí 3
Krytí (IP) IP2X
Druh řídicího napětí doplňkového zařízení AC
Počet pólů (celkem) 2
Teplota okolí během provozu -25 - 40 °C
Jmenovité impulzní výdržné napětí Uimp 4 kV
Připojitelný průřez jednodrátového vodiče 1.5 - 40 mm2
Připojitelný průřez vícedrátového vodiče 1.5 - 40 mm2
Ztrátový výkon 5.76 W
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 6 kA
Jmenovité provozní napětí Ui 500 V
Způsob montáže DIN lišta
Kmitočet 50 Hz
Druh napětí AC
S aretačním zařízením Ne
