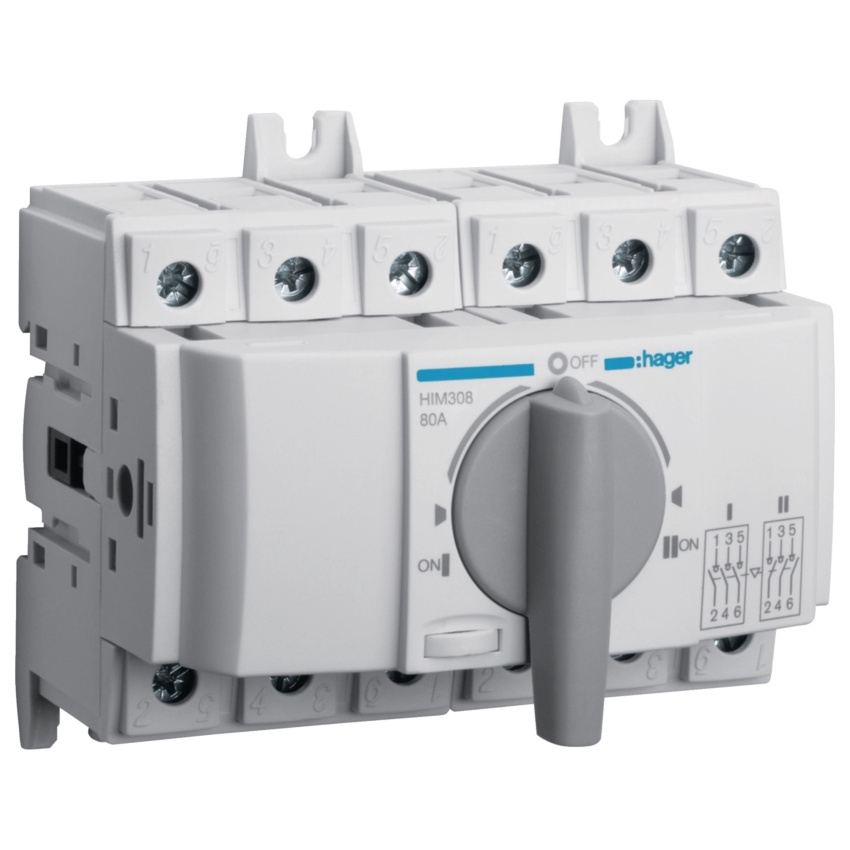

HAGER PŘEPÍNAČ OTOČNÝ 3P IN=80A, HIM308

Hager přepínač otočný 3P, In=80 A, HIM308 Otočný přepínač Hager HIM308 je třípólové zaří... Zobrazit více

Výrobce: HAGER

Kód produktu: 83710360 Zkopírováno

Kód dodavatele: HIM308 Zkopírováno

EAN: 3250613140533 Zkopírováno

Spínací výkon pro 400V: 52 kW

Jmenovitý provozní výkon při AC-23, 400 V: 36 kW

Podmíněný jmenovitý zkratový proud Iq: 50 kA

Jmenovitá krátkodobá odolnost proti zkratu Icw: 1.5 kA

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Hager přepínač otočný 3P, In=80 A, HIM308

Otočný přepínač Hager HIM308 je třípólové zařízení určené pro bezpečné a spolehlivé spínání elektrických obvodů v instalacích s provozním napětím 380–415 V AC. Přepínač je vybaven krátkou otočnou rukojetí a umožňuje snadnou obsluhu i v náročných provozních podmínkách. Nabízí vysokou elektrickou odolnost a výborné parametry z hlediska zkratové pevnosti, čímž je vhodný pro použití v průmyslových i komerčních rozváděčích. Konstrukce umožňuje blokování rukojeti a poskytuje ochranu podle stupně krytí IP20.

Klíčové vlastnosti

  • Třípólový otočný přepínač Hager HIM308
  • Provozní napětí 380–415 V AC
  • Jmenovitý proud 80 A
  • Jmenovité izolační napětí 800 V
  • Impulzní výdržné napětí Uimp 8 kV
  • Krátkodobý výdržný proud Icw: 1,5 kA
  • Podmíněný zkratový proud Icc (pojistky gl-gG): 50 kA
  • Výkon při 400 V AC1: 52 000 W
  • Ztrátový výkon při jmenovitém proudu: 7,2 W
  • Rukojeť blokovatelná, bez motorového pohonu
  • Rozměry: 93,5 × 105 × 110 mm
  • Stupeň krytí: IP20
  • Provozní teplota: -20 až +70 °C
  • Připojení vodičů: 2,5–35 mm² (plné i flexibilní)
  • Počet modulů: 6
Název parametru Hodnota
Spínací výkon pro 400V 52 kW
Jmenovitý provozní výkon při AC-23, 400 V 36 kW
Podmíněný jmenovitý zkratový proud Iq 50 kA
Jmenovitá krátkodobá odolnost proti zkratu Icw 1.5 kA
Jmenovité provozní napětí 380 - 415 V
Max. jmenovité provozní napětí Ue AC 415 V
Jmenovitý konstantní proud při AC-21, 400V 80 A
Jmenovitý trvalý proud při AC-23, 400V 80 A
Jmenovitý trvalý proud Iu 80 A
Počet pólů 3
Hloubka 110 mm
Výška 93.5 mm
Počet spínačů 1
Šířka 105 mm
Šířka v modulárních jednotkách 6
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Počet pomocných rozpínacích kontaktů 0
Stupeň krytí (NEMA) Ostatní
Krytí (IP), na čelní straně IP20
Typ konstrukce přístroje Montážní přístroj
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ ovládacího prvku Krátká otočná rukojeť
Barva ovládacího prvku Šedá
Provedení jako hlavní vypínač Ano
Provedení jako spínač pro údržbu/opravu Ano
Vhodné pro montáž rozváděče Ano
Provedení jako bezpečnostní spínač Ano
Provedení jako reverzní spínač Ano
S aretací Ano
Integrovaný motorový pohon Ne
Provedení jako zařízení nouzového vypnutí Ne
Vhodné pro čelní upevnění - 4 otvory Ne
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro přechodnou montáž Ne
Motorový pohon volitelný Ne
Napěťová spoušť volitelná Ne
S předmontovanou kabeláží Ne
