HAGER ROZVADĚČ UNIVERS FWB54S IP44 TŘ.2 240MOD 800X1050X161 NÁSTĚNNÝ

Nástěnný rozvaděč HAGER FWB54S řady FW s krytím IP44, třídou izolace II a kapacitou 240 mo... Zobrazit více

Výrobce: HAGER

Kód produktu: 83712831 Zkopírováno

Kód dodavatele: FWB54S Zkopírováno

EAN: 3250612735747 Zkopírováno

RAL: 9010

Vnitřní hloubka: 156 mm

Montážní výška: 800 mm

Montážní šířka: 1050 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

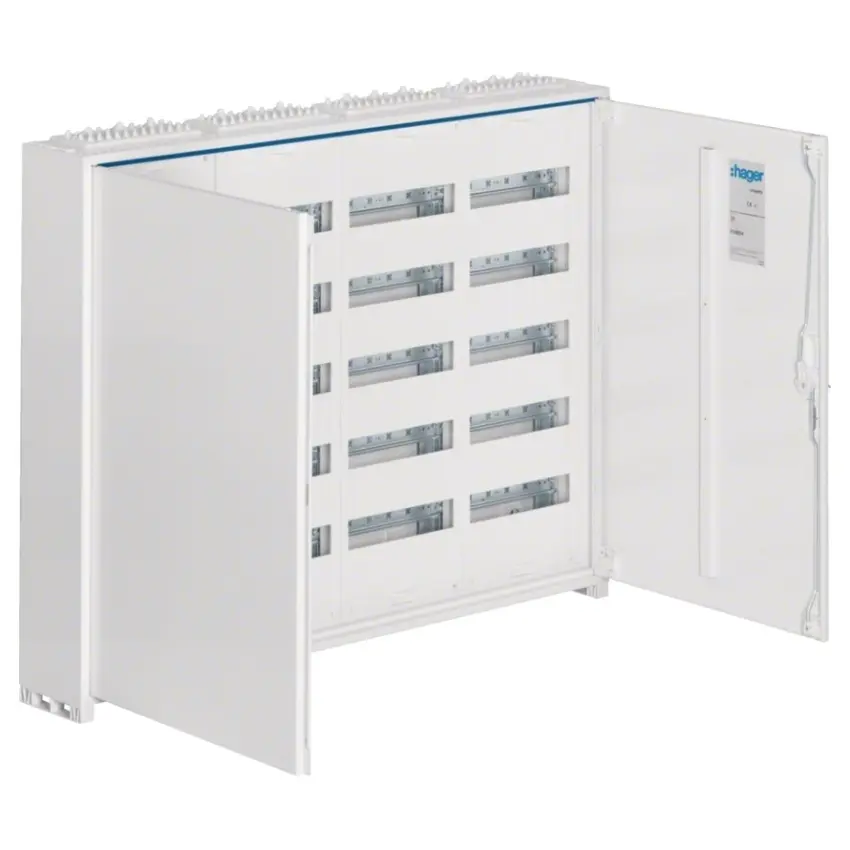

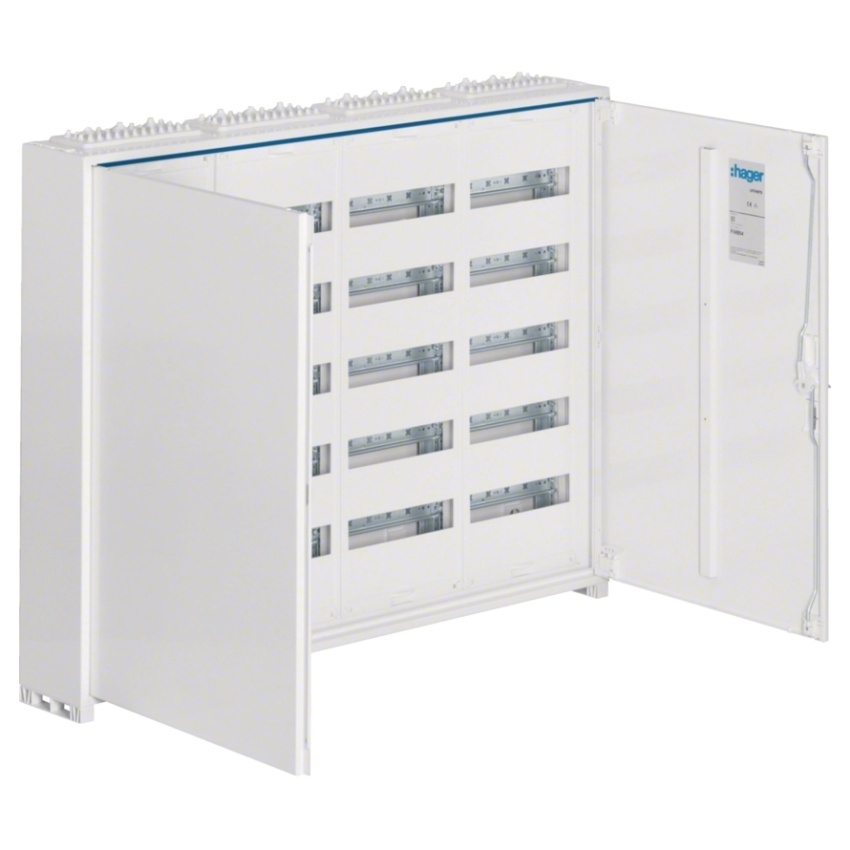

Nástěnný rozvaděč HAGER FWB54S řady FW s krytím IP44, třídou izolace II a kapacitou 240 modulů, v ocelovém provedení o rozměrech 800 × 1050 × 161 mm, vybavený bezšroubovými svorkami.

Nástěnný rozvaděč HAGER FWB54S je určený pro montáž na omítku a nabízí kapacitu 240 modulů v pěti řadách a čtyřech polích. Skříň z oceli v bílé barvě RAL 9010 má mechanickou odolnost IK09 a stupeň krytí IP44. Rozvaděč je vybaven dvěma plnými dveřmi s výklopnou rukojetí se západkou a jedním zámkem. Součástí jsou uzemňovací i neutrální svorkovnice a 16 vstupů pro potrubí. Výrobek splňuje zkušební podmínky žhavicí smyčkou 750 °C a odpovídá třídě izolace II.

Klíčové vlastnosti

  • Kapacita 240 modulů
  • 5 řad, 4 pole v šířce, 20 DIN lišt
  • Rozměry 800 × 1050 × 165 mm
  • Vestavěná hloubka 161 mm
  • Krytí IP44
  • Třída izolace II
  • Mechanická odolnost IK09
  • Dvoje plné dveře, 1 zámek
  • Výklopná rukojeť se západkou
  • 16 vstupů pro potrubí
  • Neutrální a uzemňovací svorkovnice součástí
  • Materiál ocel, barva RAL 9010 (bílá)
  • Test žhavicí smyčkou 750 °C
  • Montáž na omítku, nevhodné pro venkovní použití
Název parametru Hodnota
RAL 9010
Vnitřní hloubka 156 mm
Montážní výška 800 mm
Montážní šířka 1050 mm
Montážní hloubka 161 mm
Hloubka 165 mm
Výška 800 mm
Šířka 1050 mm
Šířka v modulárních jednotkách 48
Počet řad 5
Druh zavírání Ostatní
Druh dveří Jednotlivě
Typ krytu S výřezem
Druh krytu Dveře
Materiál obalu Ocel
Způsob montáže Na omítku/pod omítku
Krytí (IP) IP44
Provedení EMC Ne
S rozpojovacím běžcem N Ne
Signální průchozí dveře Ne
Transparentní víko/dveře Ne
Se zámkem Ne
S montážní deskou Ne
Barva Bílá
Plombovatelné Ano
Neutrální svorkovnice Ano
Uzemňovací svorkovnice Ano
DIN lišta Ano
Možnost nástavby Ano
Všechny parametry
Název parametru Hodnota
RAL 9010
Vnitřní hloubka 156 mm
Montážní výška 800 mm
Montážní šířka 1050 mm
Montážní hloubka 161 mm
Hloubka 165 mm
Výška 800 mm
Šířka 1050 mm
Šířka v modulárních jednotkách 48
Počet řad 5
Druh zavírání Ostatní
Druh dveří Jednotlivě
Typ krytu S výřezem
Druh krytu Dveře
Materiál obalu Ocel
Způsob montáže Na omítku/pod omítku
Krytí (IP) IP44
Provedení EMC Ne
S rozpojovacím běžcem N Ne
Signální průchozí dveře Ne
Transparentní víko/dveře Ne
Se zámkem Ne
S montážní deskou Ne
Barva Bílá
Plombovatelné Ano
Neutrální svorkovnice Ano
Uzemňovací svorkovnice Ano
DIN lišta Ano
Možnost nástavby Ano
