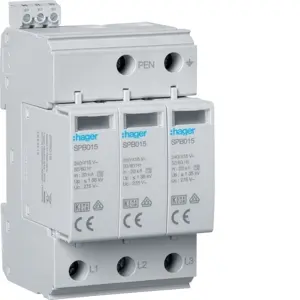

HAGER SVODIČ PŘEPĚTÍ T2 IN=20KA (8/20) 3PÓL. SE SIGNALIZACÍ SPB315

Hager SPB315 Svodič přepětí T2, In 20 kA (8/20), 3 pól. se signalizací Zobrazit více

Výrobce: HAGER

Kód produktu: 83458863 Zkopírováno

Kód dodavatele: SPB315 Zkopírováno

EAN: 3250615514899 Zkopírováno

Max. svodový proud (8/20): 40 kA

Max. průřez tuhého (jedno/vícedrátového) vodiče: 35 mm2

Soustava TN-S: Ne

Soustava TT: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Hager SPB315

Svodič přepětí T2, In 20 kA (8/20), 3 pól. se signalizací

Název parametru Hodnota
Max. svodový proud (8/20) 40 kA
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Soustava TN-S Ne
Soustava TT Ne
Napěťová ochranná hladina L-N 1.35 kV
Bez unikajícího proudu Ne
Maximální trvalé napětí AC 275 V
Způsob montáže DIN lišta 35 mm
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Počet vodičů (bez uzemnění) 3
Integrovaná předřazená pojistka Ne
Napěťová ochranná hladina 1.35 kV
Integrovaná ochrana proti zkratu Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Konstrukční velikost 3 TE
Signalizace na přístroji Optické
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Soustava TN Ano
Soustava jiná Ne
Jmenovitý zkratový proud (Isccr) 25 kA
Max. napětí FV instalace 0 V
Jmenovité napětí AC 400 V
Soustava TN-C Ano
Soustava TN-C-S Ne
Krytí (IP) IP20
S komunikačním kontaktem Ano
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ne
Všechny parametry
Název parametru Hodnota
Max. svodový proud (8/20) 40 kA
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Soustava TN-S Ne
Soustava TT Ne
Napěťová ochranná hladina L-N 1.35 kV
Bez unikajícího proudu Ne
Maximální trvalé napětí AC 275 V
Způsob montáže DIN lišta 35 mm
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Počet vodičů (bez uzemnění) 3
Integrovaná předřazená pojistka Ne
Napěťová ochranná hladina 1.35 kV
Integrovaná ochrana proti zkratu Ne
Jmenovitý svodový rázový proud (8/20) 20 kA
Konstrukční velikost 3 TE
Signalizace na přístroji Optické
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Soustava TN Ano
Soustava jiná Ne
Jmenovitý zkratový proud (Isccr) 25 kA
Max. napětí FV instalace 0 V
Jmenovité napětí AC 400 V
Soustava TN-C Ano
Soustava TN-C-S Ne
Krytí (IP) IP20
S komunikačním kontaktem Ano
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ne
