HAKEL HLÍDAČ IZOL. STAVU HIG93 70915
Výrobce: HAKEL
Kód produktu: 81752003 Zkopírováno
Kód dodavatele: 70915 Zkopírováno
EAN: 8590681709153 Zkopírováno
Jmenovité řídicí napájecí napětí Us AC 50 Hz: 90 - 265 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz: 90 - 265 V
Jmenovité řídicí napájecí napětí Us DC: 90 - 370 V
Druh napětí pro ovládání: AC
Na objednání obvykle do 6 dnů
K vyzvednutí na pobočkách obvykle do 6 dnů
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání obvykle do 6 dnů |
| Brno - Řečkovice | Na objednání obvykle do 6 dnů |
| Blansko | Na objednání obvykle do 6 dnů |
| Bystřice nad Pernštejnem | Na objednání obvykle do 6 dnů |
| Čáslav | Na objednání obvykle do 6 dnů |
| Česká Třebová | Na objednání obvykle do 6 dnů |
| Hradec Králové | Na objednání obvykle do 6 dnů |
| Hustopeče | Na objednání obvykle do 6 dnů |
| Chotěboř | Na objednání obvykle do 6 dnů |
| Jevíčko | Na objednání obvykle do 6 dnů |
| Kladno | Na objednání obvykle do 6 dnů |
| Kroměříž | Na objednání obvykle do 6 dnů |
| Liberec | Na objednání obvykle do 6 dnů |
| Pardubice | Na objednání obvykle do 6 dnů |
| Praha 13 - Stodůlky | Na objednání obvykle do 6 dnů |
| Praha 4 - Spořilov | Na objednání obvykle do 6 dnů |
| Praha 9 - Horní Počernice | Na objednání obvykle do 6 dnů |
| Prostějov | Na objednání obvykle do 6 dnů |
| Rychnov nad Kněžnou | Na objednání obvykle do 6 dnů |
| Sokolov | Na objednání obvykle do 6 dnů |
| Svitavy | Na objednání obvykle do 6 dnů |
| Šenov u Nového Jičína | Na objednání obvykle do 6 dnů |
| Tišnov | Na objednání obvykle do 6 dnů |
| Trutnov | Na objednání obvykle do 6 dnů |
| Třebíč | Na objednání obvykle do 6 dnů |
| Uherské Hradiště | Na objednání obvykle do 6 dnů |
| Uherské Hradiště - Jaktáře | Na objednání obvykle do 6 dnů |
| Velké Meziříčí | Na objednání obvykle do 6 dnů |
| Vysoké Mýto | Na objednání obvykle do 6 dnů |
| Zábřeh | Na objednání obvykle do 6 dnů |
| Zastávka u Brna | Na objednání obvykle do 6 dnů |
| Zlín | Na objednání obvykle do 6 dnů |
| Žďár nad Sázavou | Na objednání obvykle do 6 dnů |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

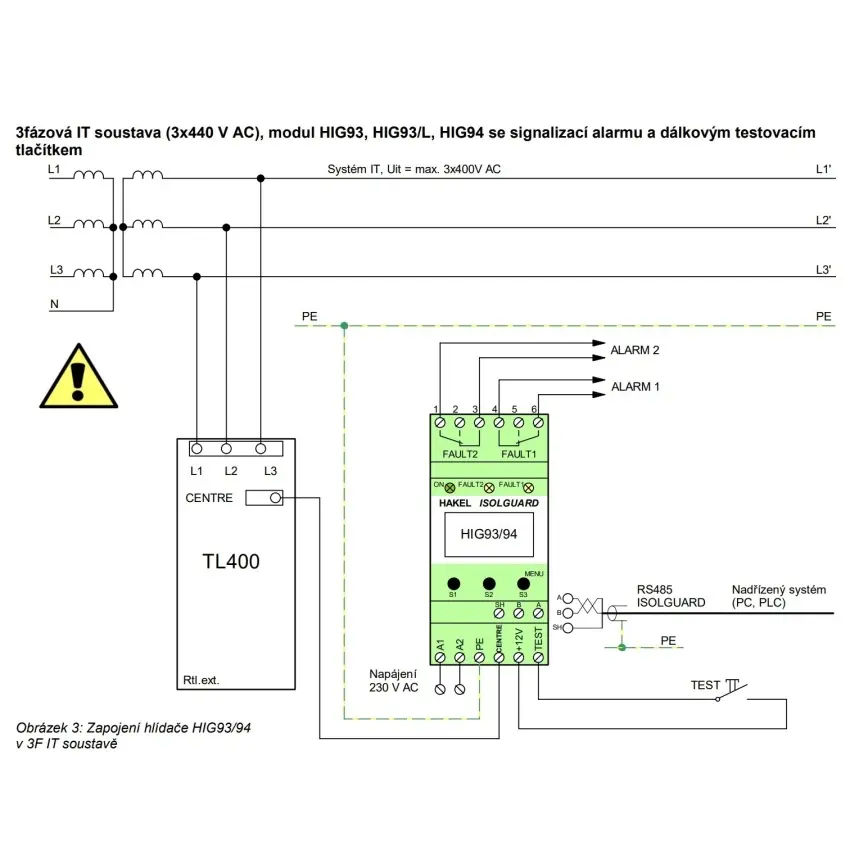

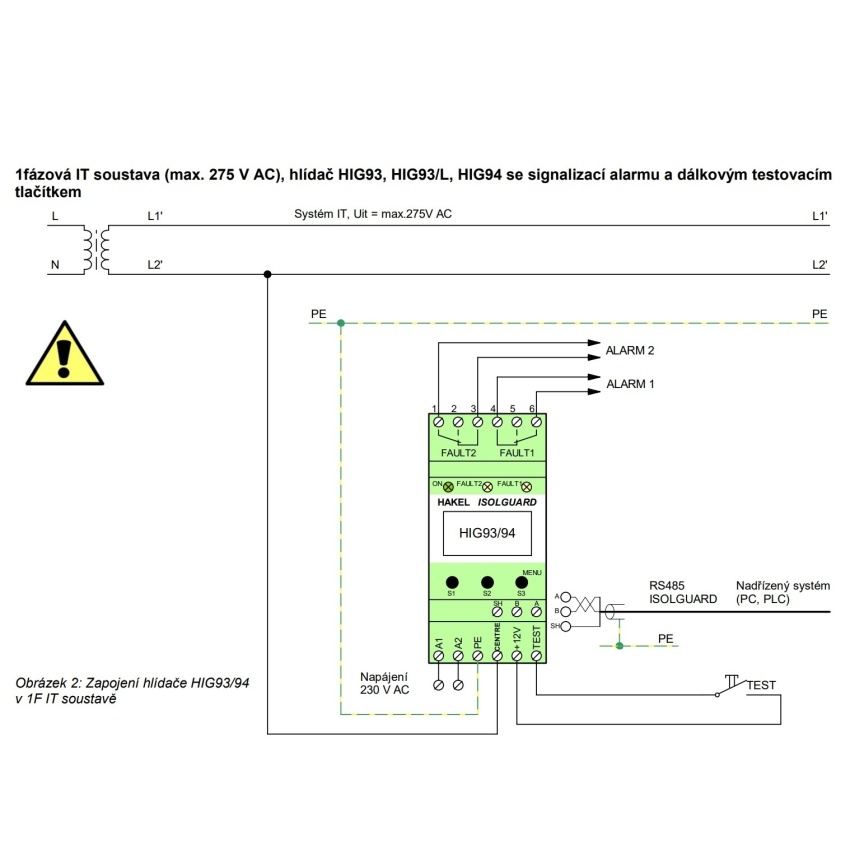

Umožňuje monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové ITsítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek řady TL z produkce fy HAKEL. Takto vytvořený střed se připojuje na svorku hlídače HIG93.

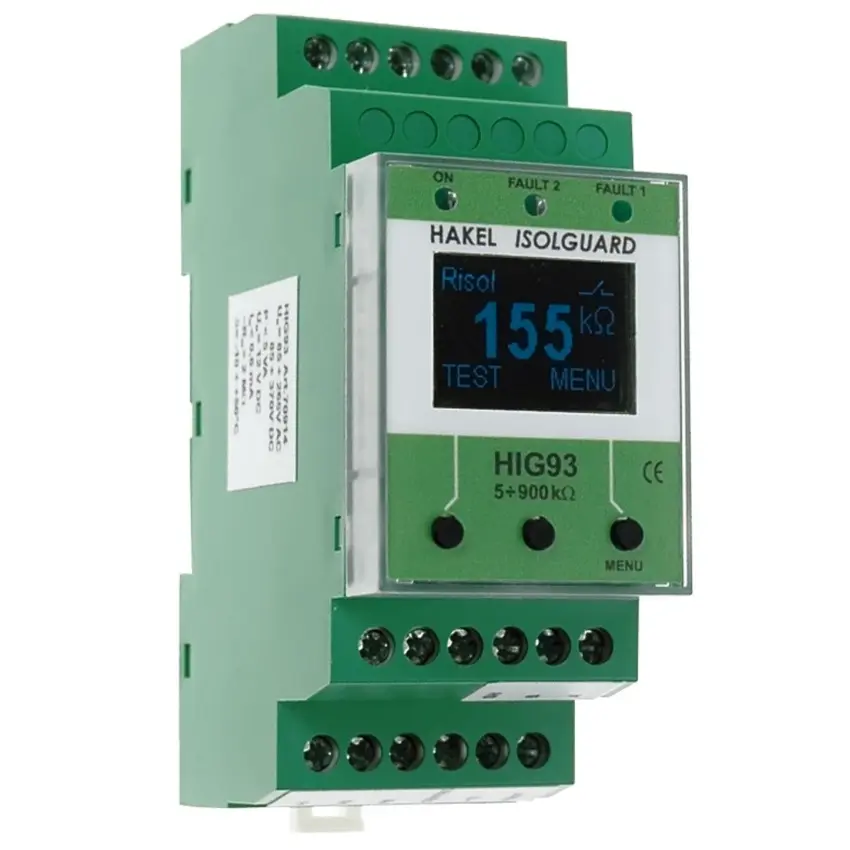

Hlídač je vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě. Podle typu je možno k hlídači připojit moduly dálkové signalizace stavu kontrolované sítě MDS10T nebo MDS-D z produkce fy HAKEL.
Hlídač HIG93 komunikuje s nadřízeným počítačem po průmyslové sběrnici RS485 protokolem vycházejícím z protokolu PROFIBUS.
Jedno nebo dvě vestavěná signalizační relé s přepínacím kontaktem umožňují připojení zařízení pro signalizaci alarmu. Hlídač má volitelnou funkci paměti alarmu s možností zrušení alarmu tlačítkem na hlídači. Je možné provádět místní i dálkový test funkce hlídače.
Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.
Základní charakteristiky
- Monitor izolačních stavů AC sítí s napětím 0 až 275V bez přídavných zařízení, vyšších napětí s přídavnou tlumivkou
- Zobrazování měřené hodnoty izolačního odporu Risol na displeji v rozsahu 5 kΩ až 900 kΩ nebo 200 kΩ až 5 MΩ
- Signalizační relé stavu izolačního odporu s přepínacím kontaktem
- Připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě
- Volitelná paměť vyvolaného alarmu s možností odblokování tlačítkem na hlídači
- Možnost připojení modulů dálkové signalizace MDS10T nebo MDS-D z produkce HAKEL, včetně modulu MPS
- Možnost nastavení hlídané hodnoty izolačního odporu Rcrit pomocí displeje a tlačítek v rozsahu podle typu hlídače
- Nastavitelná hystereze mezní hodnoty izolačního odporu v rozsahu 0 až 100% pomocí displeje a tlačítek
- Nastavitelné zpoždění tON reakce signalizačního relé pomocí displeje a tlačítek v rozsahu 0 až 60 sec
- Přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek
- Oddělené napájecí napětí umožňuje monitorovat také síť, která není pod napětím

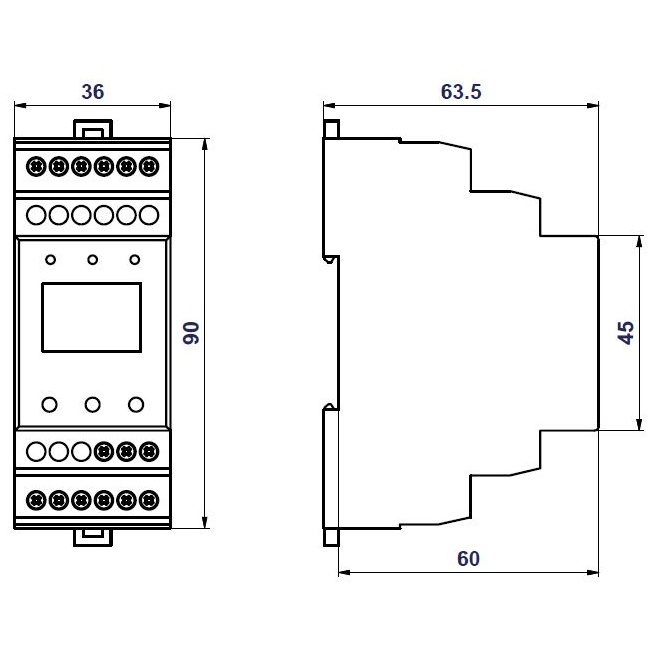

- Modul šíře 2M (36mm) pro montáž na lištu DIN 35
| Název parametru | Hodnota |
|---|---|
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 90 - 265 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 90 - 265 V |
| Jmenovité řídicí napájecí napětí Us DC | 90 - 370 V |
| Druh napětí pro ovládání | AC |
| Funkce | Pro sítě trojfázového proudu |
| Jmenovitý kmitočet | 45 - 100 Hz |
| Svodová kapacita sítě | 10 µF |
| Hodnota odezvy impedance 1 | 5 - 300 kOhm |
| Hodnota odezvy impedance 2 | 5 - 300 kOhm |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |
| Šířka | 36 mm |
| Výška | 60 mm |
| Hloubka | 90 mm |
| Název parametru | Hodnota |
|---|---|
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 90 - 265 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 90 - 265 V |
| Jmenovité řídicí napájecí napětí Us DC | 90 - 370 V |
| Druh napětí pro ovládání | AC |
| Funkce | Pro sítě trojfázového proudu |
| Jmenovitý kmitočet | 45 - 100 Hz |
| Svodová kapacita sítě | 10 µF |
| Hodnota odezvy impedance 1 | 5 - 300 kOhm |
| Hodnota odezvy impedance 2 | 5 - 300 kOhm |
| Počet spínacích kontaktů | 0 |
| Počet přepínacích kontaktů | 2 |
| Šířka | 36 mm |
| Výška | 60 mm |
| Hloubka | 90 mm |
