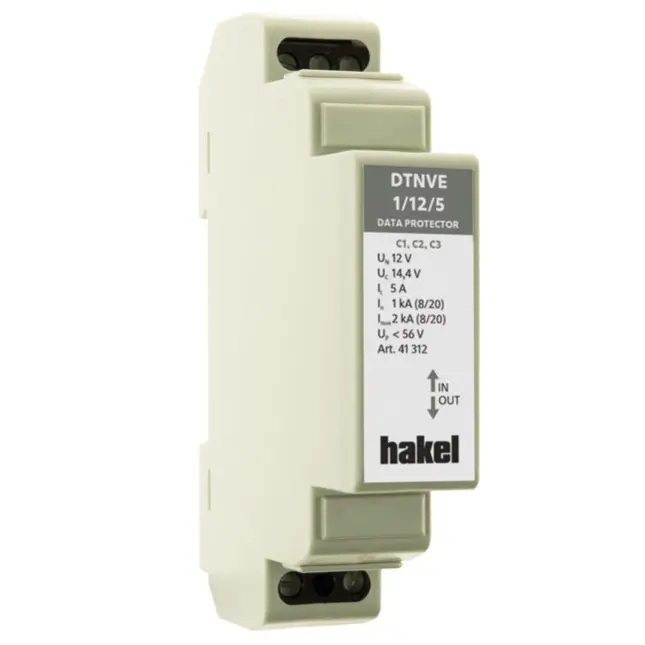

HAKEL SVODIČ DTNVE 1/12/5

Přepěťová ochrana HAKEL DTNVE 1/12/5 pro analogová datová vedení. HAKEL DTNVE 1/12/5 je ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 81895995 Zkopírováno

Kód dodavatele: 41312 Zkopírováno

EAN: 8590681413128 Zkopírováno

Jmenovité napětí AC: 0 - 9 V

Jmenovité napětí DC: 0 - 12 V

Maximální trvalé napětí AC: 10.8 V

Maximální trvalé napětí DC: 14.4 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Přepěťová ochrana HAKEL DTNVE 1/12/5 pro analogová datová vedení.

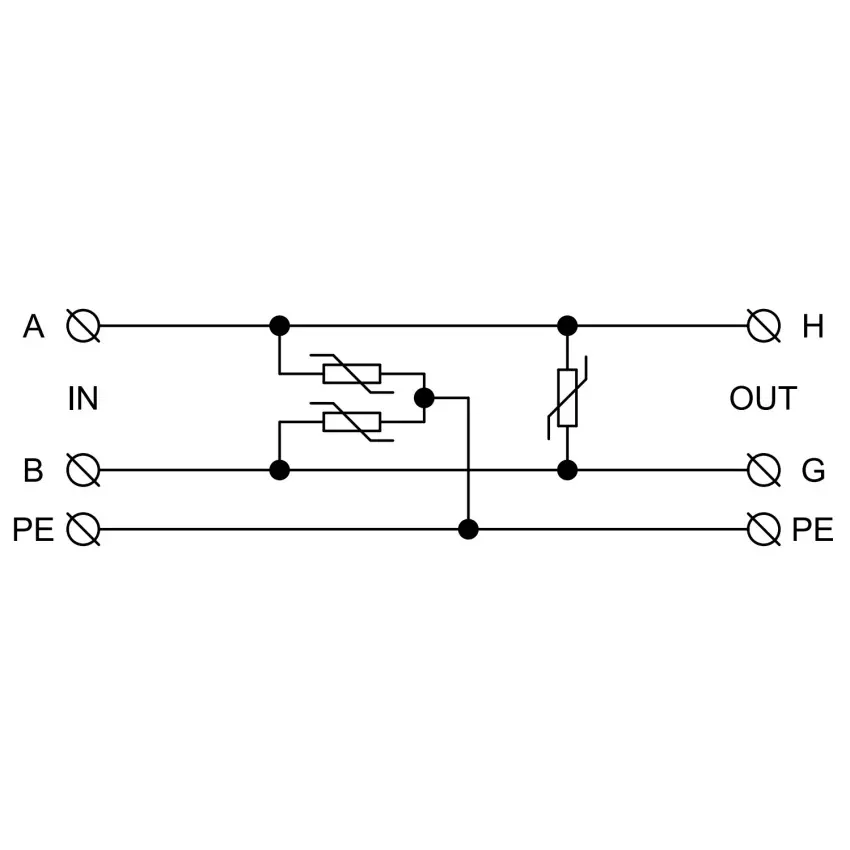

HAKEL DTNVE 1/12/5 je přepěťová ochrana určená k ochraně analogových datových vedení využívajících proudovou smyčku 4 ÷ 20 mA před účinky podélného a příčného přepětí. Není vhodná pro digitální datové přenosy s vysokou přenosovou rychlostí. Zařízení je navrženo pro ochranu napájecího vedení daného systému díky vložené sériové impedanci tvořené tlumivkami, které umožňují trvalý průchod vyššího jmenovitého proudu.

Klíčové vlastnosti

  • Jmenovité provozní napětí: 0 ÷ 12 V
  • Maximální trvalé provozní napětí: 14,4 V
  • Jmenovitý zatěžovací proud: 5 A
  • Maximální výbojový proud (8/20): 2 kA
  • Jmenovitý výbojový proud (8/20): 1 kA
  • Napěťová ochranná hladina při I n: < 56 V
Název parametru Hodnota
Jmenovité napětí AC 0 - 9 V
Jmenovité napětí DC 0 - 12 V
Maximální trvalé napětí AC 10.8 V
Maximální trvalé napětí DC 14.4 V
Jmenovitý svodový rázový proud (8/20) 1 kA
Jmenovitý zatěžovací proud 5 A
Napěťová ochranná hladina žíla/žíla 56 V
Napěťová ochranná hladina žíla/země 56 V
Napěťová ochranná hladina žíla/zemnicí signál 56 V
Napěťová ochranná hladina zemnicí signál/Napěťová ochranné uzemnění 56 V
Kmitočet 0 - 1 Hz
Mezní kmitočet 1 MHz

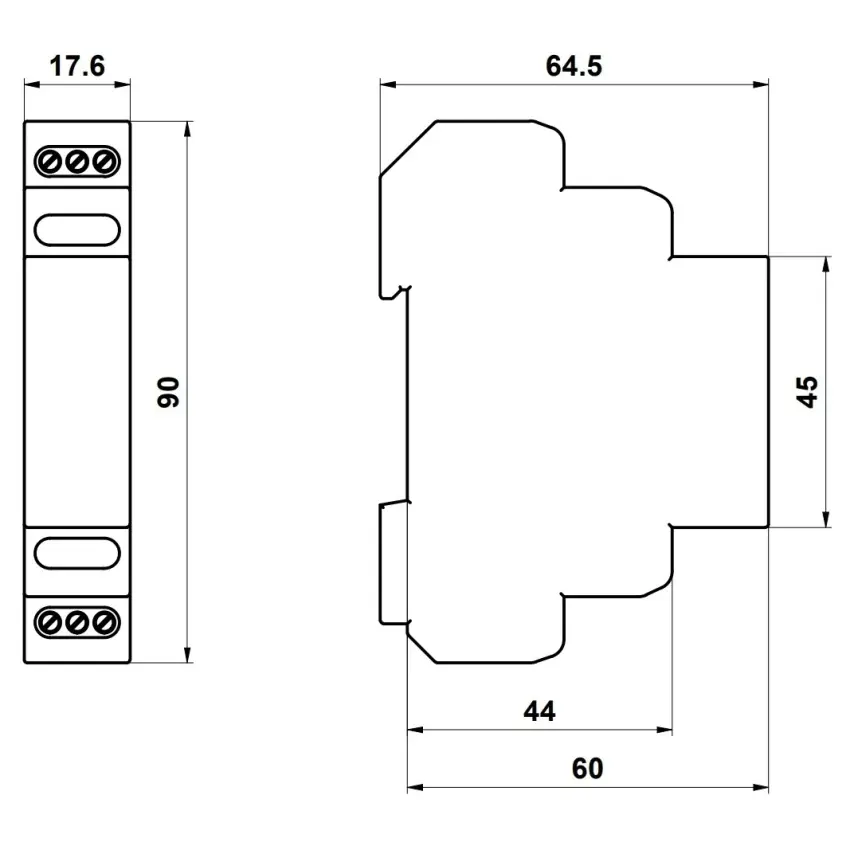

Způsob montáže DIN lišta 35 mm
Přípojka 1 Svorka
